Клапан термостатический комбинированный 50мм UNICO белый левый

Параметры

• Тип клапана: термостатический
• Ориентация: левая
• Вариант клапана: Угловой
• Тип комплекта: Клапан (без дополнительных элементов)
• Цвет: Белый
• Расстояние между соединениями: 50 мм
• LINE: UNICO T
• Способ подключения: Снизу
• Тип головки: Резьба: M30x1,5
• Линия головы: Prestige

Термостатический угловой комплект Unico левый.

В комплект входят:

• 1 левый угловой термостатический клапан

СТОИТ ЗНАТЬ:

Клапан Unico в термостатическом исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, что позволяет использовать в радиаторах электрических обогревателей, используемых в летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке 50 мм.

Термостатический клапан монтируется на радиаторе центрального отопления так, чтобы термостатическая головка находилась дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет установить его под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайное повреждение.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Первоначальная настройка на запорном клапане вставка

Технические данные головки:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке) "*")

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

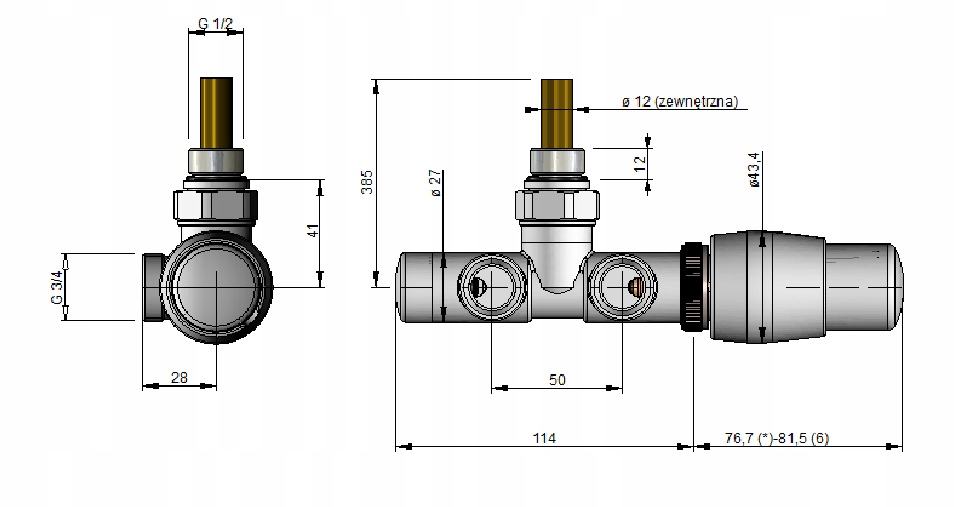

Ниже приведены чертежи с размерами термостатического клапана Unico в левом исполнении и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Unico можно подключить к радиатору, если у вас есть вход:

- внизу

а) при подаче питания слева - выберите правый термостатический клапан Unico

б) при подаче питания с правой стороны - выберите левый термостатический клапан Unico

- нижняя середина - термостатический клапан Unico можно подключить и в этой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторес вертикальными коллекторами

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Unico можно подключить к обеим установкам PEX 16 мм — для этого вам нужно только выбрать соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы

Вы также можете подключить клапан Unico к 1/2-ходовой установке – для этого вам нужно лишь подобрать соответствующие разъемы
