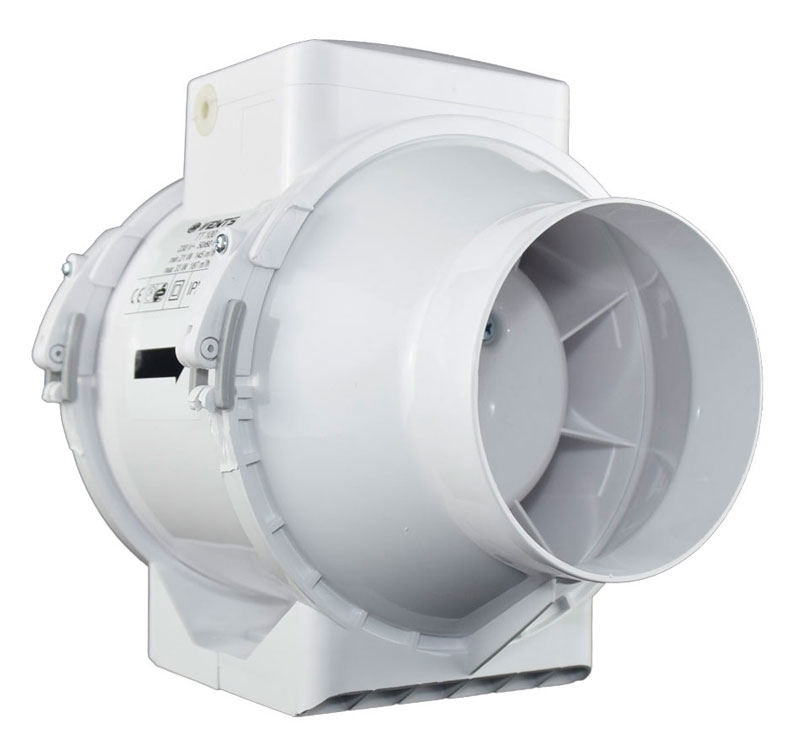

Канальный вентилятор Вентс ТТ 100 (Стандарт)

Применение

Смешанные канальные вентиляторы серии ТТ используются в приточно-вытяжных системах вентиляции, требующих относительно низкого давления, сильного воздушного потока и низкого уровня шума. Благодаря корпусу из АБС-пластика вентиляторы не подвержены коррозии. Они являются отличным решением для установки вентиляции в индивидуальных зданиях, коллективных жилых домах и общественных зданиях. В одной системе можно установить пару вентиляторов параллельно или последовательно. Это необходимо для повышения эффективности или увеличения давления. Вентиляторы предназначены для транспортировки воздуха с температурой до +60°С. Предназначены для вентиляционных каналов диаметром: 100, 125, 150, 160, 200, 250, 315 мм.

Конструкция

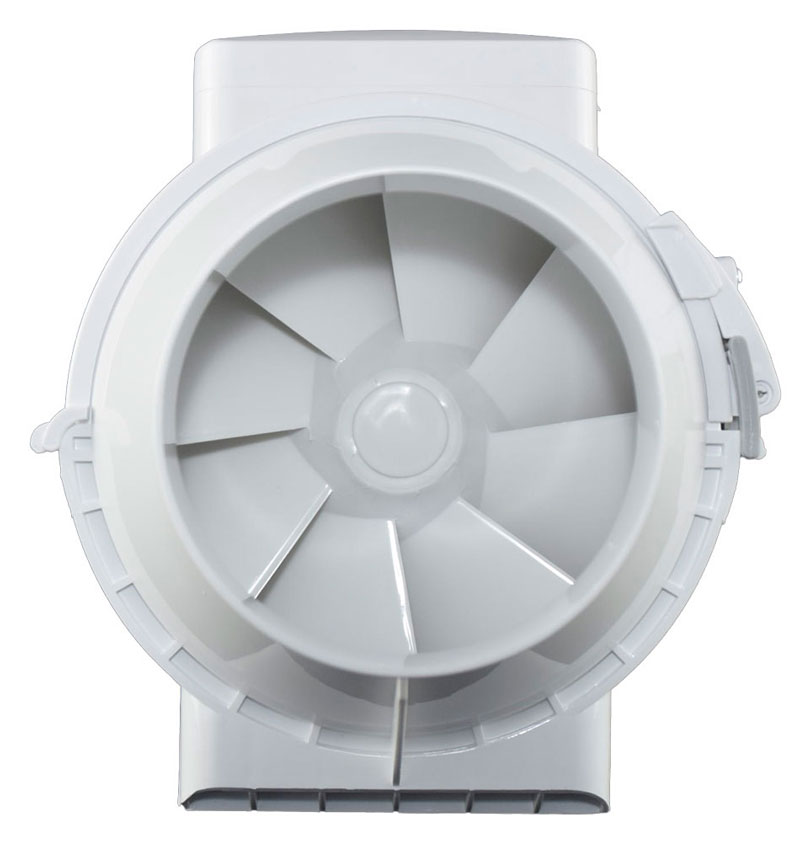

Вентиляторы ТТ имеют компактные размеры. габариты и возможность демонтажа крыльчатки вместе с двигателем без необходимости вмешательства в систему вентиляции. Корпус вентилятора и крыльчатки изготовлен из высококачественного АБС-пластика, обладающего очень высокой прочностью и механическими свойствами. Мотоблок с ротором и клеммной коробкой крепится к корпусу с помощью специальных хомутов с защелками, благодаря чему разборка может быть произведена без специальных навыков и инструментов. Такая конструкция максимально упрощает работу вентилятора. Все модели могут быть оснащены регулируемым таймером, позволяющим выключать вентилятор с задержкой после установленного времени задержки (2-30 минут).

Двигатель

Однофазный двигатель с шарикоподшипником имеет две скорости вращения. Для защиты от перегрузок вентиляторы оснащены термозащитой (термопредохранителем). Класс защиты двигателя: IP Однако если необходимо регулировать скорость плавно или ступенчато, можно использовать ступенчатый регулятор КПД или плавный тиристорный регулятор и подключить его к клемме максимального (высокого) КПД двигателя.

Установка

Возможна установка под любым углом относительно оси вентилятора. Корпус вентилятора выполнен на плоской монтажной пластине, благодаря чему вентилятор можно закрепить непосредственно на земле, стене или потолке. Вентиляторы можно размещать в начале, середине или конце вентиляционной системы. В одной системе можно установить пару вентиляторов параллельно (для повышения эффективности) или последовательно (для увеличения рабочего давления). Для этого используются комплекты TTP – параллельное соединение или TTS – последовательное соединение. Для упрощения установки и подключения монтажная коробка может находиться в любом положении. Электрическое подключение и монтаж следует производить в соответствии с инструкциями и электрической схемой, включенными в инструкцию по эксплуатации.

• Напряжение: 1~ 230 В
• Мощность (мин/макс): 21/33 Вт
• Потребляемая мощность (мин/макс): 0,11/0,21 А
• КПД (мин/макс): 145/187 м3/ч
• Вращение (мин/макс):2180/2385/мин-1
• Уровень шума (мин/макс):27/36 дБ
• Макс. рабочая температура: 60 C
• Класс безопасности: IP X4
• Вес: 1,4 кг

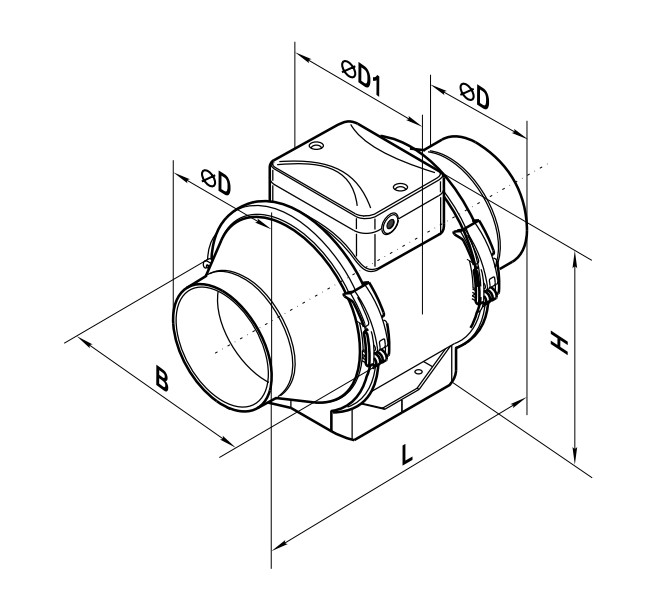

ØD- 96 мм

ØD1- 140 мм

Б- 167 мм

Высота – 190 мм

Д- 246 мм
