Каминный вентилятор - КАМ 125, 400м3/ч, турбина

Центробежный каминный вентилятор обеспечивает распределение теплого воздуха, образующегося при горении в камине, который является единственным или дополнительным источником отопления дома.

Применение

Каминные вентиляторы предназначены для механического распределения теплого воздуха, образующегося при горении в камине. Такая система используется для обогрева помещений в домах, где временно проживают люди, а также как дополнительный источник отопления, позволяющий снизить затраты на отопление дома в зимний период. Каминный вентилятор плюс правильно спроектированная система распределения теплого воздуха позволяет рационально разделить количество теплого воздуха, поступающего в отдельные помещения.

Строительство

Корпус вентилятора изготовлен из оцинкованной стали с тепло- и звукоизоляцией из негорючей минеральной ваты. Кожух в электророторной части снабжен перфорацией, обеспечивающей циркуляцию воздуха и охлаждение ротора вентилятора. Вентилятор оснащен термостатом, позволяющим установить температуру, при которой вентилятор будет включаться и выключаться. Вентилятор может включаться при температуре от 0°С до 90°С, в зависимости от температуры воздуха в тепловой камере каминного покрытия.

Монтаж

Возможна установка под любым углом относительно оси вентилятора. Вентилятор следует крепить непосредственно к земле, стене или потолку таким образом, чтобы не были закрыты вентиляционные отверстия корпуса. Место установки вентилятора должно находиться на прямой линии над каминной камерой, чтобы теплый воздух мог свободно подниматься к термостату, расположенному в вентиляторе.

Электрическое подключение и монтаж должны быть выполнены в соответствии с с инструкцией и электрической схемой, расположенной в вентиляторе.

Двигатель

В вентиляторах используются однофазные двигатели 230 В/50 Гц. . Класс изоляции – F. Двигатель имеет встроенную защиту с автоматическим перезапуском для предотвращения перегрева. Электродвигатель исключен из потока транспортируемого (теплого) воздуха и оснащен крыльчаткой с загнутыми вперед лопатками. Использование шарикоподшипников в двигателях значительно продлевает срок службы вентилятора. Для достижения соответствующих параметров и безопасной работы вентилятора каждая турбина в процессе сборки проходит динамическую балансировку.

- Вентилятор серии КАМ оснащен асинхронным двигателем с дополнительным ротором для охлаждения электродвигателя.

- Вентилятор серии КАМ ЭКО оснащен двигателем с внешним ротором.

Дополнительное оборудование вентилятора

FFK - съемный металлический фильтр принудительной очистки воздуха (класс Г3). Крепление фильтра к корпусу вентилятора с помощью защелкивающихся замков обеспечивает легкий доступ при обслуживании и чистке.

КФК – съемная металлическая камера, содержащая металлический фильтр (класс Г3) и терморегулирующий клапан. p>

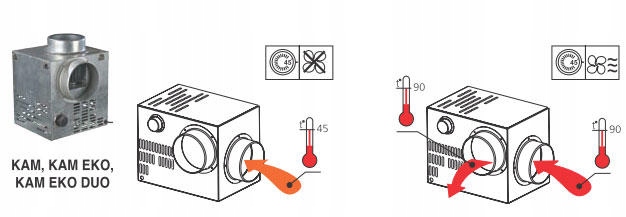

Терморегулирующий клапан обеспечивает:

1. удаление горячего воздуха при неработающем двигателе вентилятора (например, при отсутствии электропитания).

2. подача холодного воздуха в камеру при температуре горячего воздуха из камина превышает 90°С.

Крепление указанной камеры к корпусу вентилятора с помощью защелкивающихся замков обеспечивает легкий доступ при обслуживании и чистке.

p>

GFK – гравитационный клапан, предотвращающий обратную тягу в установке. Комплектация вентилятора камерой КФК и гравитационным клапаном ГФК обеспечивает защиту двигателя от перегрева (при неработающем двигателе, например из-за отключения электроэнергии).

Принцип работы вентилятора

Когда температура воздуха в канале, подающем воздух к вентилятору, достигает заданного уровня (установленного на термостате вентилятора), вентилятор включается автоматически, распределяя теплый воздух по дому с помощью распределительных воздуховодов. .

Размер:

Технические характеристики
