Компактный рекуператор Awenta HRV100 с тросовым выключателем

Компактный рекуператор HRV100 предназначен для децентрализованной вентиляции с рекуперацией тепла для использования в одном помещении жилых зданий.

Изделие предназначено для непрерывной работы. Он оснащен накопительным теплообменником, задачей которого является сбор и выделение (рекуперация) тепловой энергии в процессе вытяжки и подачи воздуха из помещения, в котором он установлен.

Технические данные:

• Тип: Компактный настенный рекуператор
• Регулировка: 2 передачи, регулировка шнуровым переключателем
• КПД: 35 / 50 м³/ч
• Скорость двигателя: 2100/2500 об/мин
• Громкость: 32/36 дБ
• Мощность: 1,5/2 Вт
• Питание: 230В 50Гц
• Диаметр: 100 мм
• Монтаж: Через стену
• Уровень защиты: IPX4
• Производитель: Авента

Система работает в двух режимах: вытяжном и приточном. Каждый режим может работать на двух скоростях:

• медленный выпуск – медленный поток воздуха
• быстрый выпуск – быстрый поток воздуха

Время продолжительности каждого режима составляет 60 секунд. Передача переключается с помощью двухпозиционного переключателя. Положение переключателя (режим работы вентилятора) меняется потянув за цепочку, расположенную на передней части вентилятора.

Монтаж устройства

Рекуператор следует устанавливать во внешнем перегородка/стена на соответствующем расстоянии от источников загрязнения (дымоходы), выхлопных газов и т.п.), чтобы подаваемый воздух был очищен от загрязнений. Монтаж следует начинать с проделывания отверстия в стене с отклонением 2-5о от горизонтали с уклоном наружу помещения. Отклонение вызвано необходимостью слива конденсата. Запрещается монтировать устройство в вертикальном положении «в потолок или крышу». Устройство не требует подключения к канализации. Высота установки устройства – не менее 2,3 м над полом

Рекуперация позволяет снизить потери тепла, вызванные вентиляцией помещения. Задача рекуператора – утилизировать тепло воздуха, отводимого из помещения, в котором он установлен. Устройство серии HRV оснащено накопительным теплообменником, который сохраняет и аккумулирует тепловую энергию для передачи ее воздуху, подаваемому снаружи. Благодаря такому решению возможен обмен свежего воздуха с температурой, близкой к температуре в помещении.

Режим вытяжки

Рекуператор HRV всегда активируется в режиме вытяжки. Воздух, выходящий из помещения после его включения, отдает тепловую энергию алюминиевому теплообменнику. Через шестьдесят секунд вентилятор автоматически переходит в приточный режим.

Режим приточного

Воздух, подаваемый снаружи, прежде чем попасть в помещение, нагревается за счет накопленного тепла теплообменника. . Благодаря этому действию потеря тепла не заметна.

Схема электрического подключения:

Кабели электропитания должны быть подключены с двойной или усиленной изоляцией в соответствии с Директивой по низковольтному оборудованию. За правильность подключения устройства отвечает установщик, имеющий сертификат 1кВ. Установка питания вентилятора должна быть оборудована выключателем с расстоянием контакта не менее 3 мм.

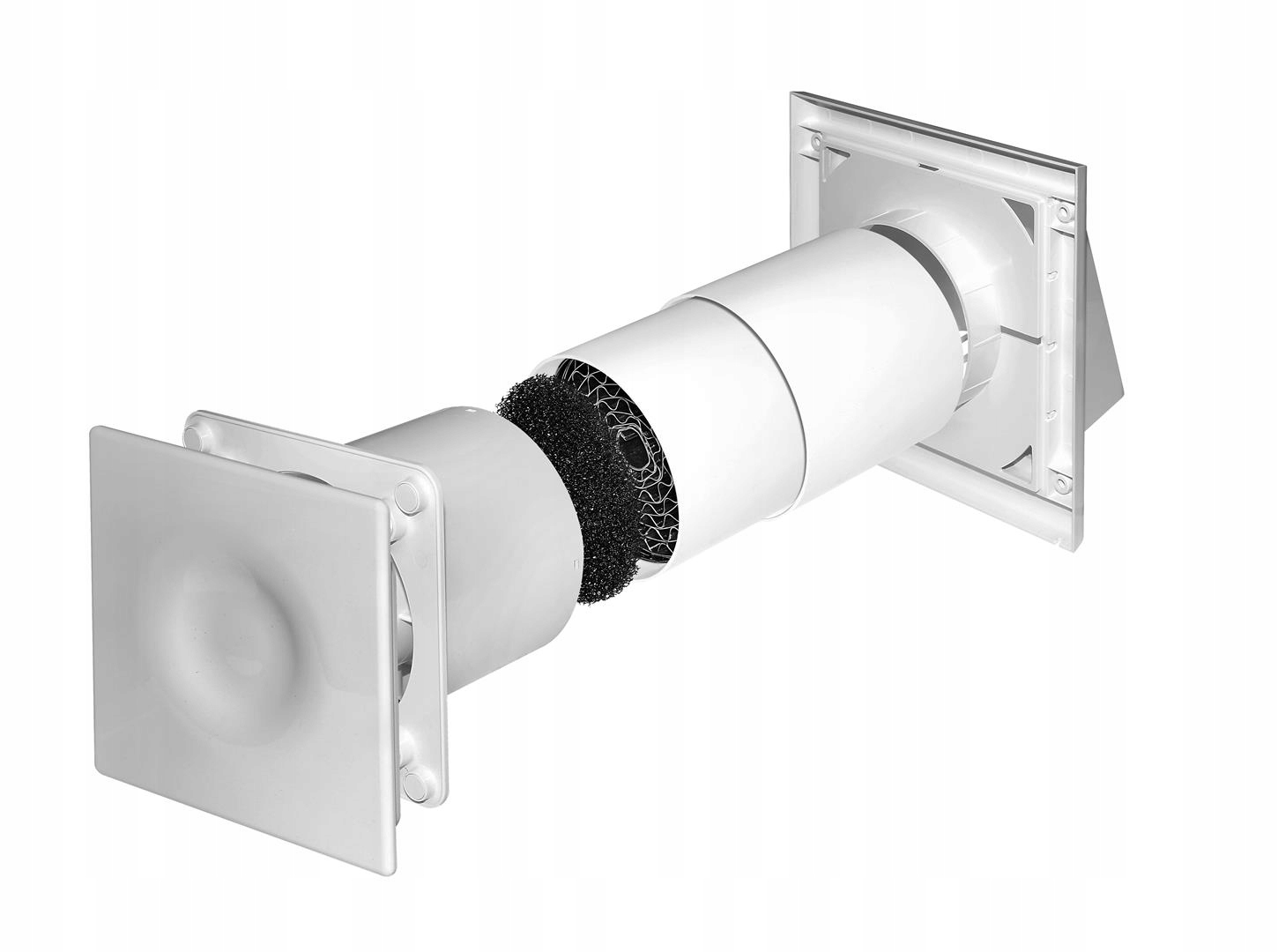

Подробные элементы набора:

• 1 приточно-вытяжной вентилятор
• 2 крышка вентилятора
• 3 винт, крепящий крышку отсека блока питания
• 4 крышка отсека блока питания
• li>
• 5 заглушек, скрывающих винты крепления вентилятора.
• 6 тяговая цепь для переключения между 1-й и 2-й скоростями вентилятора.
• 7 телескопический вентиляционный канал, позволяющий легко регулировать толщину стены помещения. помещение
• 8 алюминиевый накопительный теплообменник
• 9 воздушный фильтр
• 10 внешний конец вентиляционного канала
• 11 винтовые заглушки< /li>

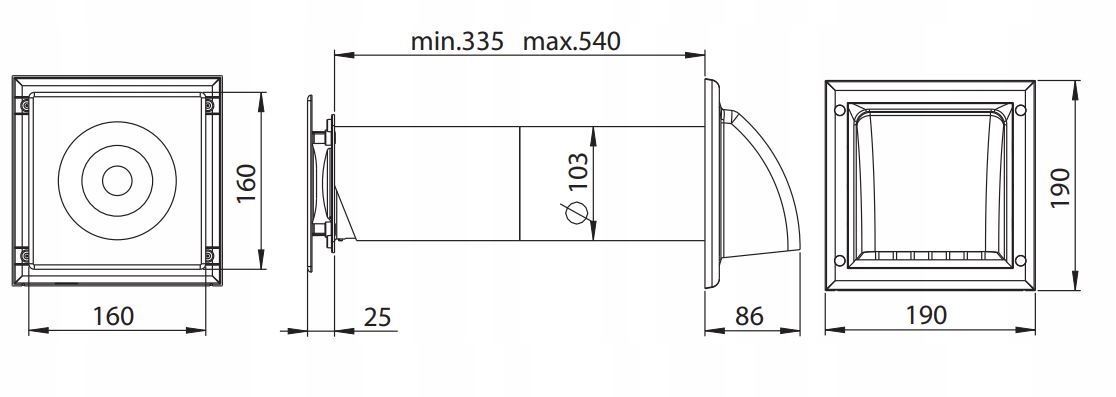

Размеры:
