ДВУХСКОРОСТНОЙ КАНАЛЬНЫЙ ВЕНТИЛЯТОР

TT 125 T

модель с таймером (таймером)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР КАНАЛЬНЫХ КАНАЛОВ - 123 мм (ДЛЯ КАНАЛЬНЫХ 125 мм)
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ - МАКС. 280 м3/ч
• НИЗКИЙ УРОВЕНЬ ШУМА - МИН 28 дБ(А)/3м
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ - МИН 23 Вт
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• МОДУЛЬНАЯ КОНСТРУКЦИЯ - ПРОСТАЯ МОНТАЖ И ДЕМОНТАЖ
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ
• ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Приложение

Канальные вентиляторы смешанного потока серии ТТ применяются в приточно-вытяжных системах вентиляции, требующих относительно высокого давления, сильного потока воздуха и низкого уровня шума. Они являются отличным решением для установки вентиляции в индивидуальных зданиях, коллективных жилых домах и общественных зданиях. Вентиляторы предназначены для транспортировки воздуха с температурой до +60°С. На других аукционах представлены вентиляторы ТТ для вентканалов диаметром: 125, 150, 160 мм.

Строительство

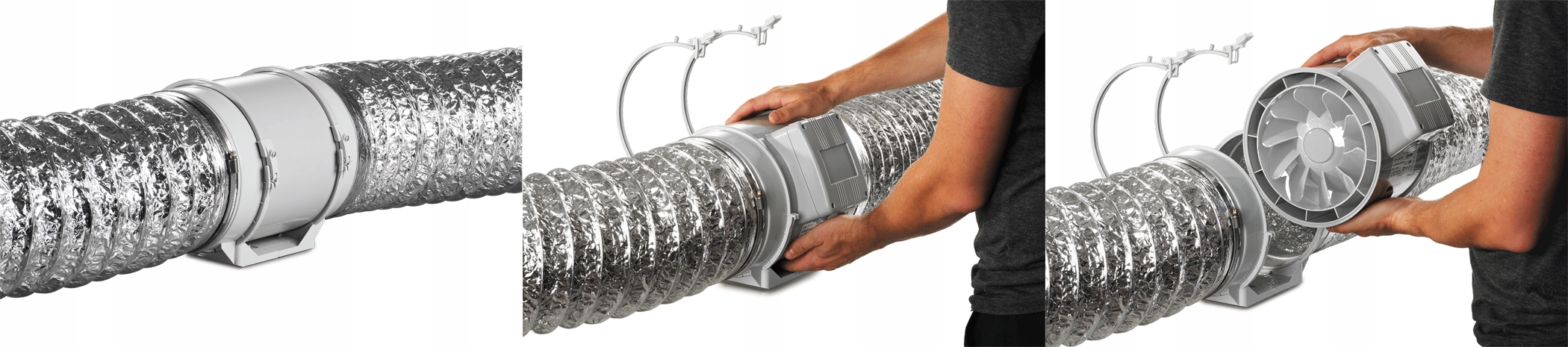

TT имеют компактные размеры и возможность демонтажа крыльчатки вместе с двигателем без необходимости вмешательства в систему вентиляции. Корпус вентилятора и крыльчатки изготовлен из высококачественного ABS пластика, обладающего очень высокой прочностью и механическими свойствами. Мотоблок с ротором и клеммной коробкой крепится к корпусу с помощью специальных хомутов с защелками, благодаря чему разборка может быть произведена без специальных навыков и инструментов. Такая конструкция максимально упрощает работу вентилятора. Все модели могут быть оснащены (опционально – по запросу) регулируемым таймером, позволяющим задержать выключение вентилятора после установленного времени задержки (2-30 минут).

Движок

Однофазный двигатель на шарикоподшипнике имеет две скорости вращения. Для защиты от перегрузок вентиляторы оснащены термозащитой (термопредохранителем). Класс защиты двигателя: IP X4.

СХЕМА ВЕНТИЛЯТОРА

Регулировка скорости

Благодаря соответствующей конструкции (две скорости двигателя) вентилятор может работать на 2 скоростях. Однако если необходимо регулировать скорость плавно или ступенчато, можно использовать ступенчатый регулятор КПД или плавный тиристорный регулятор и подключить его к клемме максимального (высокого) КПД двигателя. Регуляторы и переключатели передач имеются в наличии на других наших аукционах.

Автоматизация - только в версии вентилятора, оснащенной Таймером

Благодаря функции таймера (таймер) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, после установки) освещение).

ВАЖНО: ДЛЯ ПОДКЛЮЧЕНИЯ ВАРИАНТА ВЕНТИЛЯТОРА, ОБОРУДОВАННОГО ТАЙМЕРОМ, НЕОБХОДИМА МИНИМУМ ТРЕХ-ИЛИ ЧЕТЫРЕХПРОВОДНАЯ ЭЛЕКТРОМОНТАЖ (ОТ ВЫКЛЮЧАТЕЛЯ ДО ВЕНТИЛЯТОРА)

Описание работы таймера

Вентилятор ТТ в исполнении с Таймером начинает работать после применения контролировать напряжение на входной разъем LT с помощью внешнего выключателя (например, после включения освещения в помещении). После отключения управляющего напряжения вентилятор продолжает работать в течение времени, установленного с помощью таймера (от 2 до 30 минут). Чтобы отрегулировать время задержки выключения вентилятора, поверните потенциометр T по часовой стрелке, чтобы увеличить время задержки, или против часовой стрелки, чтобы уменьшить время задержки выключения.

РАЗМЕРЫ [мм]

• ØD - 123
• ØD1 - 140
• B - 167
• H - 190
• L - 246

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность (мин./макс.) - 23/37 Вт
• Расход воздуха (мин./макс.) - 220/280 м3/ч
• Уровень шума (мин./макс.) - 28 / 37 дБ(А)/3м
• Обороты двигателя (мин./макс.) - 1950 / 2455 об/мин
• Энергопотребление (мин./макс.) - 0,18 / 0,27 А
• Макс. статическое давление - 139 Па
• Макс. рабочая температура - 60 °C
• Степень защиты IP - X4
• Вес - 1,4 кг

НИЖЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ВЕНТИЛЯТОРА, ОБОРУДОВАННОГО ТАЙМЕРОМ

Электрическое подключение и монтаж следует производить в соответствии с инструкциями и электрической схемой, включенной в Руководство по эксплуатации.

ВАРИАНТ I - схемы подключения вентилятора с блоком подключения с пятью клеммами

ВАРИАНТ II - схемы подключения вентилятора с блоком подключения с четырьмя клеммами

а. - постоянное подключение на высшей передаче

• L2 - вторая передача
• L - напряжение
• N - нейтраль (ноль)
• LT - клемма управляющего напряжения от выключателя
• ST - выключатель

b. - соединение с переключателем передач

• L2 - вторая передача
• L1 - первая передача
• L - напряжение
• N - нейтраль (ноль)
• ST - переключатель
• S - двухпозиционный переключатель

c. - постоянное подключение на низшей передаче

• L1 - первая передача
• L - напряжение
• N - нейтраль (ноль)
• LT - клемма управляющего напряжения от выключателя
• ST - выключатель

Установка

Можно установить под любым углом относительно оси вентилятора. Корпус вентилятора выполнен на плоской монтажной пластине, благодаря чему вентилятор можно закрепить непосредственно на земле, стене или потолке. Вентиляторы можно размещать в начале, середине или конце вентиляционной системы. В одной системе можно установить пару вентиляторов параллельно (для повышения эффективности) или последовательно (для увеличения рабочего давления). Для упрощения установки и подключения монтажная коробка (распределительная коробка) может располагаться в любом положении.

МОДЕЛИ ДОСТУПНЫ НА ДРУГИХ НАШИХ АУКЦИОНАХ

Модель Max wэффективность Max moc Max obr. двигатель Макс. давление (сжатие) Макс. pпотребление тока

TT 100 187 [м3/ч] 33 [Вт] 2385 [об/мин] 135 [Па] 0,21 [А]

TT 125 280 [м3/ч] 37 [Вт] 2455 [об/мин] 138 [Па] 0,27 [А]

TT 125S 320 [м3/ч] 54 [Вт] 2510 [об/мин] 248 [Па] 0,16 [А]

TT 150 520 [м3/ч] 60 [Вт] 2460 [об/мин] 280 [Па] 0,27 [А]

TT 160 520 [м3/ч] 60 [Вт] 2460 [об/мин] 280 [Па] 0,27 [А]

Примеры применения
