ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

ВЕНТС КВАЙТ 100 TH

таймер (таймер) и датчик влажности (гигростат)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ТРУБЫ - 98 мм (ДЛЯ КАНАЛА 100 мм)
• ВЫСОКИЙ КПД - МАКС. 97 м3/ч
• ВЫСОКАЯ ЭНЕРГОСБЕРЕЖЕНИЕ — ВСЕГО 7,5 Вт
• ОБЪЕМ — 25 дБ(А) / 3 м
• ГИГРОСТАТ - ДАТЧИК ВЛАЖНОСТИ - 60 ÷ 90%
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• СТАНДАРТНЫЙ ОБРАТНЫЙ КЛАПАН ПРЕДОТВРАЩАЮЩИЙ ВОЗВРАТ ВОЗДУХА (в виде створок из толстой пленки ПВХ)
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - VENTS
• АНТИВИБРАЦИОННАЯ ПОДВЕСКА ДВИГАТЕЛЯ
• АЭРОДИНАМИЧЕСКИЙ РОТОР ЛОПАСТИ (ВРЕДЫ)
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ

Если вы ищете оптимально эффективный и энергосберегающий вентилятор, новинка от ВЕНТС (ведущего производителя вентиляторов в европейский рынок) обязательно оправдает ваши ожидания. ТИХИЙ вентилятор благодаря специальному креплению двигателя (антивибрационная резиновая опора двигателя) и особой аэродинамической конструкции лопастей пропеллера (крыльчатки) в сочетание с шарикоподшипниками в стандартной комплектации обеспечит оптимальную вентиляцию помещения, не создавая при этом чрезмерного и раздражающего шума (как у большинства конкурирующих продуктов). Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель изготовлена ​​из высококачественного устойчивого к УФ-излучению АБС).

ТИХИЕ ВЕНТИЛЯТОРЫ ДОСТУПНЫ НА ДРУГИХ НАШИХ АУКЦИОНАХ

• Quiet 100 Standard
• Quiet 100T Таймер
• Quiet 100TH Hygrotimer
• Quiet 100TP Датчик движения
• Quiet 100V Тяговый переключатель
• Quiet 125 Standard
• Quiet 125T Таймер
• Quiet 125TH Гигротаймер
>
• Датчик движения Quiet 125TP
• Выключатель Quiet 125 В
• Quiet 150 Standard
• Таймер Quiet 150T
• Гигротаймер Quiet 150TH< /li>
• Quiet 150TP Датчик движения
• Тяговый переключатель Quiet 150 В
• Quiet Extra 150 Standard (повышенная эффективность)
• Quiet Extra 150T Таймер (повышенная эффективность) )
• Гигротаймер Quiet Extra 150TH (повышенная эффективность)
• Датчик движения Quiet Extra 150TP (повышенная эффективность)
• Потяжной переключатель Quiet Extra 150V (повышенная эффективность)
• Тяговый переключатель Quiet Extra 150V (повышенная эффективность)
• Quiet Extra 150TH li>

СТРУКТУРА И ПРЕИМУЩЕСТВА ТИХИХ ВЕНТИЛЯТОРОВ

ОПИСАНИЕ

Инновационный вытяжной вентилятор со стильным дизайном для нового уровня комфорта в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из высококачественного и прочного пластика, устойчивого к УФ-излучению. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Компактный дизайн позволяет устанавливать его на стенах и потолках. Малый размер патрубка для установки в вентиляционную шахту или подключения к круглому вентиляционному каналу. Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, пока вентилятор находится в режиме ожидания. Патрубок (разъем) вентилятора имеет специально разработанные воздушные «направители» для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 45 обеспечивает идеальное решение для вентиляции ванной комнаты. Электронные компоненты защищены герметичными крышками с резиновыми прокладками.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель установлен на специальных антивибрационных резиновых амортизаторах для поглощения вибраций. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря использованию датчика влажности (гигростат) и таймер (таймер), вентилятор включится автоматически, если уровень влажности в помещении превысит порог датчика 60-90% влажности и будет работать автоматически до тех пор, пока уровень влажности не упадет до стандартного уровня - предварительно установленного на соответствующем потенциометре), после чего вентилятор перейдет в режим таймера и продолжит работать в течение времени, установленного на таймере.

Благодаря функции таймера (таймер) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, из осветительной установки).

РАЗМЕРЫ [мм]

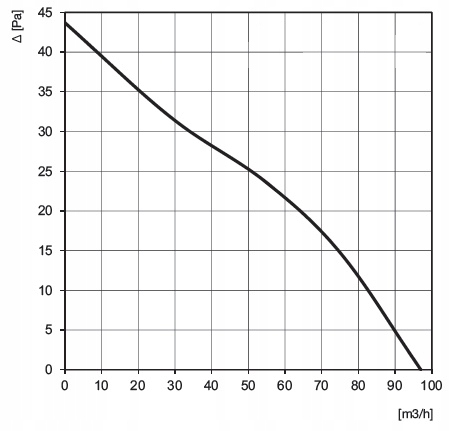

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

СХЕМА ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• S - Выключатель (например, для освещения)
• L - Напряжение (постоянно подключено)
• N - Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)

Правильная настройка вентилятора с датчиком влажности:

При первом подключении выполните настройку, как описано ниже:

- установите потенциометр времени на минимум, а потенциометр влажности на максимум (потенциометры следует поворачивать очень осторожно, пока не почувствуете легкое сопротивление, поскольку потенциометр можно легко повредить, повернув его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем, все еще находясь под напряжением, мы осторожно поворачиваем потенциометр влажности влево (против часовой стрелки) до тех пор, пока не включится вентилятор, после чего осторожно поворачиваем его обратно вправо. Теперь у нас есть так называемый минимальный порог срабатывания датчика влажности. Конечно, всю регулировку мы проводим в помещении, где будет установлен вентилятор.

Если у нас трехпроводная установка, идущая от выключателя (например, выключателя света или отдельного выключателя) к вентилятора, мы можем подключить третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, путем соответствующего подключения на входе выключателя). Такое подключение позволяет нам использовать функцию таймера в вентиляторе и включать вентилятор в дополнение к функции автоматического гигростата.
