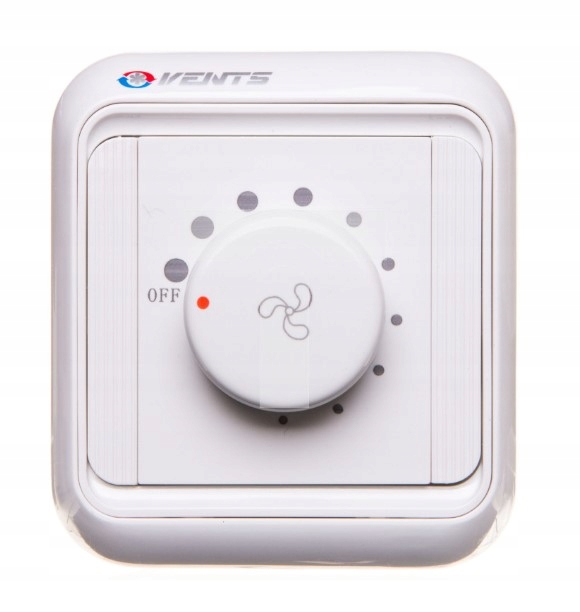

РЕГУЛЯТОР НЕПРЕРЫВНОЙ СКОРОСТИ ВЕНТИЛЯТОРА ВЕНТС РС-1-300

Контроллер скрытого монтажа используется для плавной регулировки скорости вращения вентиляторов в домашнем хозяйстве или других подобных изделий. Контроллер должен быть установлен в монтажной коробке.

• Торговое наименование: RS-1-300
• Цвет : белый
• Режим работы: непрерывный
• Максимальная нагрузка: 300 Вт
• Способ установки: скрытый
• Номинальный ток In: 1,5 А
• Номинальное напряжение Un: > 230 В ~
• Номинальная частота: 50 Гц
• Монтаж: в коробке скрытого монтажа Ø70
• Способ подключения: резьбовые клеммы.
• Уровень защиты: IP40.
• Размеры (ширина × высота × глубина). ): 85 × 95 × 60 мм
• Вес нетто (кг): 0,11

Конструкция и управление

Кожух вентилятора (2) выполнен из пластика. Регулятор отличается высоким КПД и точностью управления. Максимальная скорость активируется поворотом ручки управления (1). Регулирование производится от точки максимального напряжения до точки минимально возможного (при которой вентилятор вращается стабильно). Точка минимальной скорости вращения задается регулируемым потенциометром на плате управления.

Защита

Для защиты от перегрузки встроен сменный предохранитель.

Монтаж

Регулятор предназначен для настенного монтажа в качестве регулятора скрытого монтажа.

Осторожно отсоедините рамку (3) от корпуса регулятора (< б>5). С помощью отвертки снимите декоративные колпачки (4).

Действия, необходимые для подключения:

• отключить напряжение от кабелей питания,
• снять изоляцию с концов проводов на 5-7 мм, вставить изоляцию в клеммные гнезда регулятора, расположенные в корпусе регулятора (2), до сопротивления изоляции и затяните винтами концы проводов в клеммах,
• смонтируйте регулятор саморезами в монтажную коробку, предварительно проложив в ней кабели питания,
• затем поставьте задние декоративные колпачки (4) и рамку ( 3).

Минимальную скорость вращения следует устанавливать с помощью ручки в специальное отверстие на задней крышке (6).

После подключения регулятора к электрической сети включите его, повернув ручку управления по часовой стрелке до щелчка. Скорость вентилятора снижается при повороте ручки управления по часовой стрелке, а скорость увеличивается при повороте ручки управления против часовой стрелки. Для защиты от чрезмерной нагрузки регулятор имеет встроенный сменный предохранитель. Рекомендуемая минимальная скорость вращения не должна быть меньше половины максимальной скорости.
