ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

ВЕНТС СИЛЕНТА 100 СТЛ

таймер (таймер) и датчик влажности (гигростат)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ТРУБЫ - 100 мм
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ - МАКС 78 м3/ч
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ — ТОЛЬКО 7,0 Вт
• ОБЪЕМ — ТОЛЬКО 26 дБ(А)/3 м
• ШАРИКОВЫЕСТАНДАРТНЫЕ
• ОЧЕНЬ ТОНКАЯ ПЕРЕДНЯЯ ПАНЕЛЬ - ВСЕГО 8 мм
• ГИГРОСТАТ - ДАТЧИК ВЛАЖНОСТИ - 60 ÷ 90%
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• < б>СЕТКА ДЛЯ НАСЕКОМЫХ В КОМПЛЕКТЕ
• ВОЗМОЖНОСТЬ УСТАНОВКИ ОБРАТНОГО КЛАПАНА, ПРЕДОТВРАЩАЮЩЕГО ВОЗВРАТ ВОЗДУХА (в виде створок из толстой пленки ПВХ) - КЛАПАН В НАЛИЧИИ НА ДРУГИХ НАШИХ АУКЦИОНАХ
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ (ВИНТЫ)

Если вы ищете современный и в то же время оптимально эффективный вентилятор, продукт из новой серии SILENTA S серия компании ВЕНТС (ведущий производитель вентиляторов на европейском рынке) обязательно оправдает Ваши ожидания. Вентиляторы этой серии благодаря надежному двигателю с термозащитой в сочетании с шарикоподшипниками в стандартной комплектации обеспечат оптимальную вентиляцию помещения, при этом не создавая излишнего и надоедливого шума (как у большинства конкурирующих изделий). Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель изготовлена ​​из высококачественного устойчивого к УФ-излучению АБС). Кроме того, вентиляторы этой серии характеризуются очень тонкой передней панелью, которая не сильно выступает над поверхностью стены.

ОПИСАНИЕ

Современный вытяжной вентилятор со стильным дизайном, предназначенный для использования в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из высококачественного и прочного пластика, устойчивого к УФ-излучению. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Характерной особенностью вентиляторов этой серии является небольшая толщина передней панели. Вентилятор может быть оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения - обратный клапан можно приобрести на других наших аукционах. Высокая степень защиты IP 34 обеспечивает идеальное решение для вентиляции ванной комнаты. Вентилятор также оснащен сеткой, защищающей от насекомых.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Очень низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря использованию датчика влажности (гигростат) и таймер (таймер), вентилятор включится автоматически, если уровень влажности в помещении превысит порог датчика 60-90% влажности и будет работать автоматически до тех пор, пока уровень влажности не упадет до стандартного уровня - предварительно установленного на соответствующем потенциометре), после чего вентилятор перейдет в режим таймера и продолжит работать в течение времени, установленного на таймере.

Благодаря функции таймера (таймер) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, от осветительной установки).

Для использования всех функций вентилятора необходим трехжильный электрический кабель (от выключателя к Веселье). Возможно подключение вентилятора двумя проводами (клемма L и N), но в этом случае вентилятор будет работать автоматически в зависимости от уровня влажности воздуха в помещении.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 7,0 Вт
• Расход воздуха - 78 м3/ч
• Звуковое давление - 26 дБ(А)/3м
• Потребляемый ток - 0,035 А
• Макс. рабочая температура - 45 °C
• Степень защиты - IP34
• Вес - 0,52 кг< /li>

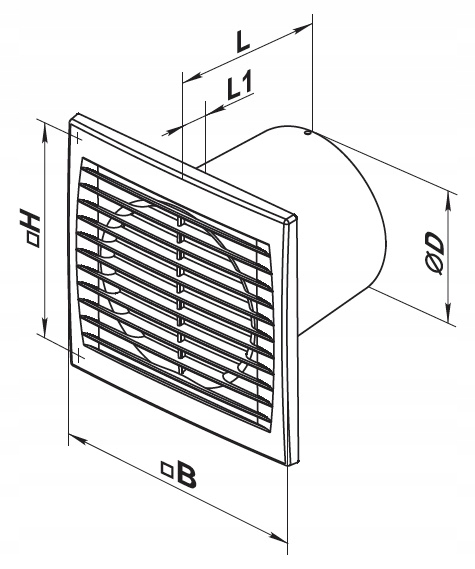

РАЗМЕРЫ [мм]

• ØD - 100
• B - 150
• H - 120(расстояние между монтажными отверстиями)
• L - 108< /li >
• L1 – 8

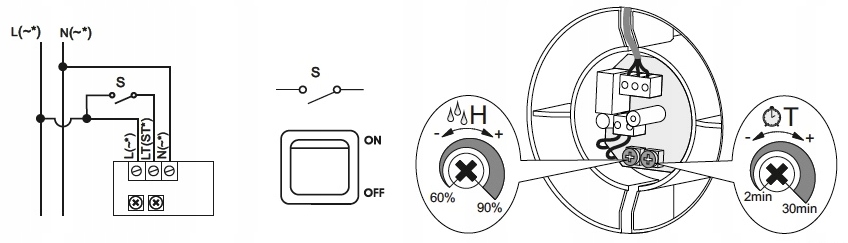

СХЕМА ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S - Выключатель

Правильная настройка вентилятора с помощью датчик влажности:

При первом подключении выполните регулировку, как описано ниже:

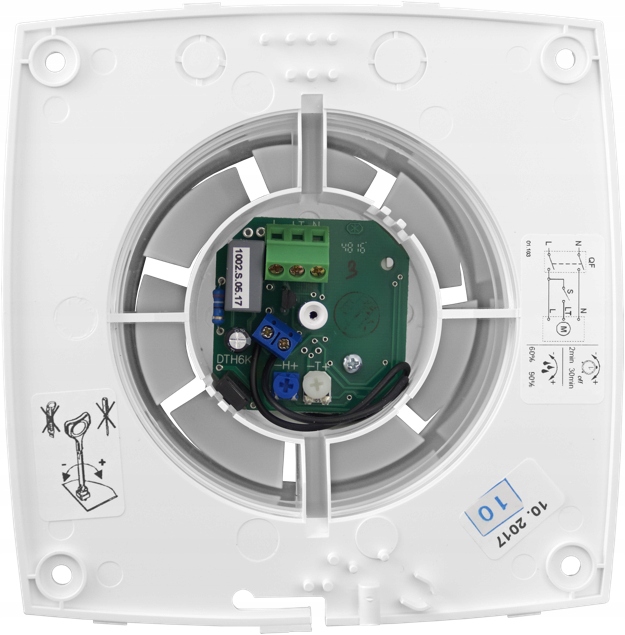

- установите потенциометр времени на минимум, а потенциометр влажности на максимум ( потенциометры следует поворачивать очень осторожно, пока не почувствуете легкое сопротивление, поскольку потенциометр можно очень легко повредить, повернув его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько-десяток секунд, а затем выключиться сам. Затем, все еще находясь под напряжением, мы осторожно поворачиваем потенциометр влажности влево (против часовой стрелки) до тех пор, пока не включится вентилятор, после чего осторожно поворачиваем его обратно вправо. Теперь у нас есть так называемый минимальный порог срабатывания датчика влажности. Конечно, всю регулировку мы проводим в помещении, где будет установлен вентилятор.

Если у нас трехпроводная установка, идущая от выключателя (например, выключателя света или отдельного выключателя) к вентилятора, мы можем подключить третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, путем соответствующего подключения на входе выключателя). Такое подключение позволяет нам использовать функцию таймера в вентиляторе и включать вентилятор в дополнение к функции автоматического гигростата.

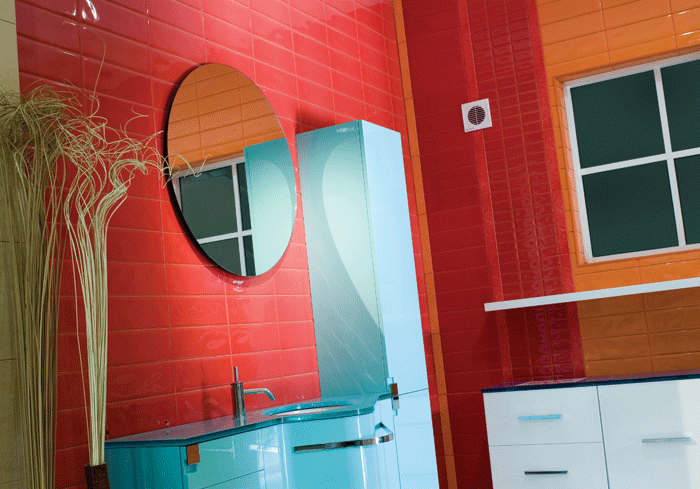

ПРИМЕР УСТАНОВКИ
