Промышленный токарный станок по металлу Viber-system 410x1000

Промышленный токарный станок по металлу Viber-system 410x1000 отличается прочной конструкцией станины из чугуна, которая минимизирует вибрацию и обеспечивает устойчивость во время работы. операция. Машина оснащена 16-ступенчатой ​​коробкой передач с двухдиапазонным асинхронным двигателем мощностью 2,8/3,3 кВт, что гарантирует высокий крутящий момент. Рекомендуется для обработки твердых сталей и выполнения механических задач, таких как токарная обработка внутренних и внешних поверхностей, полировка, нарезание метрической резьбы, сверление и протяжка, предлагая универсальность при различных токарных операциях.

Основные особенности и преимущества:

• Универсальное применение: Токарный станок идеально подходит для выполнения различных задач, таких как внутреннее и наружное точение, конусная обработка, полировка, нарезание метрической и дюймовой резьбы, сверление и протяжка.
• Прочная чугунная станина: закаленная и точно отшлифованная станина обеспечивает максимальное снижение вибрации и долговечность.
• Цифровое считывание положения : трехосевая система измерения с оптическими линейками отображает точные значения смещения на цифровом дисплее, что обеспечивает точный контроль над процессом обработки.
• Усиленная система подшипников шпинделя : Обеспечивает надежность и точность во время работы.
• Большое отверстие шпинделя (52 мм).: Позволяет обрабатывать более крупные элементы.
• Закаленные и шлифованные шестерни: наличие шестерни в шпинделе гарантирует надежность и долговечность машины.
• Широкая станина (250 мм): обеспечивает стабильную и точную работу. условиях.
• Винтовая подача и приводной вал: включение проворачивания резьбы и автоматическая продольная и поперечная подача.
• Эргономичная панель управления: Позволяет легко регулировать скорость шпинделя и автоматическую подачу. li>
• Широкий диапазон резьб: токарный станок может обрабатывать различные типы резьбы без необходимости переключения передач, поддерживая метрическую, дюймовые, модульные и DP. Метрический диапазон: 0,2–14 мм/об, дюйм 2–72 TPI, модульный 0,3–3,5 мм и DP 8–44 DP.
• Функция часов резьбы: обеспечивает точный подсчет резьбы. оборотов, что ускоряет процесс обработки.
• Сменный мостик станины: позволяет обрабатывать более крупные компоненты, такие как диски, с максимальным диаметром обработки 580 мм при удаленной грудине.< /li>

Промышленный токарный станок по металлу Viber-system 410x1000 — надежное и универсальное устройство, отвечающее требованиям различных промышленных применений благодаря прочной конструкции, точности и простоте использования.

Технические параметры

• Патрон 3-х кулачковый - 200 мм
• Максимальный диаметр обработки над станиной - 410 мм
• Диаметр поворота над опорой - 255 мм
• Диаметр поворота в выемке моста - 580 мм
• Расстояние между коровами - 1000 мм
• Высота буксира - 205 мм
• Диапазон хода верхних салазок - 140 (0,02) мм
• Диапазон поперечного перемещения - 210 (0,02) мм
• Диапазон продольного перемещения - 750 ( 0,2) мм
• Ширина станины - 250 мм
• Проход шпинделя - 52 мм
• Наконечник шпинделя - D1-6 CAMLOCK
• Конус шпинделя - MK6
• Размеры стойки токарного станка - 100 x 100 x 32 мм
• Максимальные размеры инструмента — 20 x 20 мм
• Скорость шпинделя — 16 диапазонов — 45 - 1800 об/мин
• Диапазон скоростей шпинделя - 45,70,90,108,140,165,215,255,330,385,510,585,770,900 ,1170,1800об/мин
• Метрическая резьба - (42) 0,2–14 мм/об
• Дюймы резьба - (42) 2–72 T.P.I.
• Модульная резьба - (18) 0,3–3,5 мм
• Резьба D.P - (21) 8–44 DP.
• Диапазон продольной подачи - (17) 0,05–1,7 мм/об
• Поперечная диапазон подачи - (17) 0,025 - 0,85 мм/об.
• Диаметр втулки задней бабки - 50 мм
• Удлинение втулки задней бабки - 120 (0,02) мм
• Конус втулки задней бабки - МК4
• Сеть двигателя - 2,2/3,3 кВт
• Мощность насоса охлаждающей жидкости — 90 Вт.
• Размеры Д/Ш/В – 2050 x 900 x 1650 мм
• Вес - 1600 кг

Цифровое считывание положения

Трехосевая система измерения с оптическими линейками отображает точные значения смещения на цифровом дисплее, что позволяет точно контролировать процесс обработки.

Задняя бабка

• Диаметр втулки задней бабки - 50 мм
• Удлинение втулки задней бабки - 120 (0,02) мм b>
• Конус втулки задней бабки - MK4

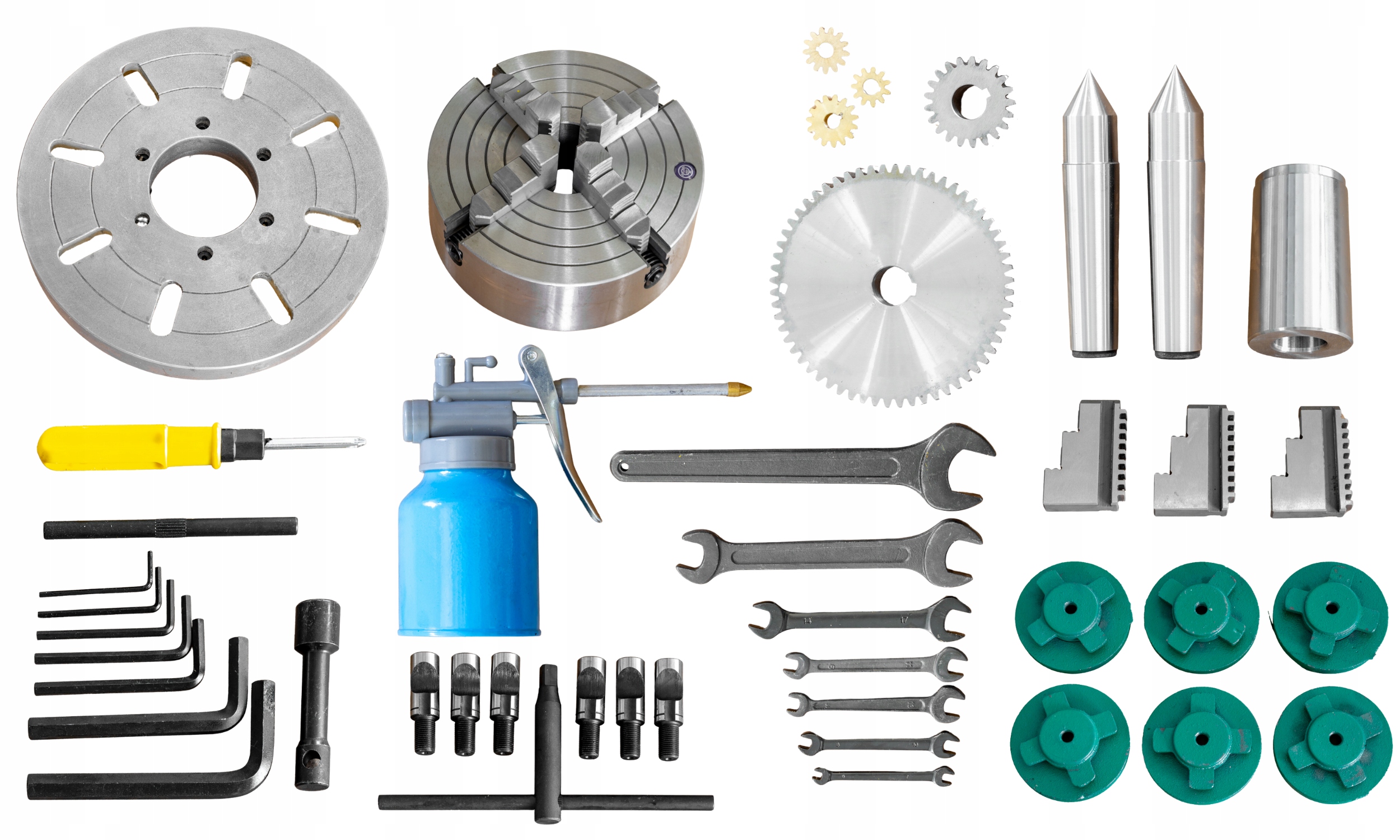

Стандартное оборудование и аксессуары

• Смазка
• Рабочее освещение
• Дорожный упор
• Гаечный ключ для патрона и стойки
• Гаечный ключ для патрона и стойки
• li>
• li>
• Патрон токарный 3-кулачковый 200 мм + кулачки левый и правый (комплект)
• Постоянный люнет
• Патрон токарный 4-кулачковый 250 мм
• li>
• Набор рабочих инструментов.
• Колеса переключения - 1 комплект.
• Руководство по эксплуатации на польском языке.
• 3-осевое цифровое считывание (оптическая линейка)
• Комплект рабочего инструмента.
• Колесики переключения передач - 1 комплект.
• Руководство по эксплуатации на польском языке.
• 3-осевое цифровое считывание (оптическая линейка)
• li>
• Декларация соответствия CE
• Неподвижный центр MK4
• Система охлаждения
• Защитные кожухи, соответствующие стандартам CE
• Передний диск 350 мм
• Втулка редукционная шпиндельная МК6/МК4
• 6 шт.

3-кулачковый патрон - 200 мм
