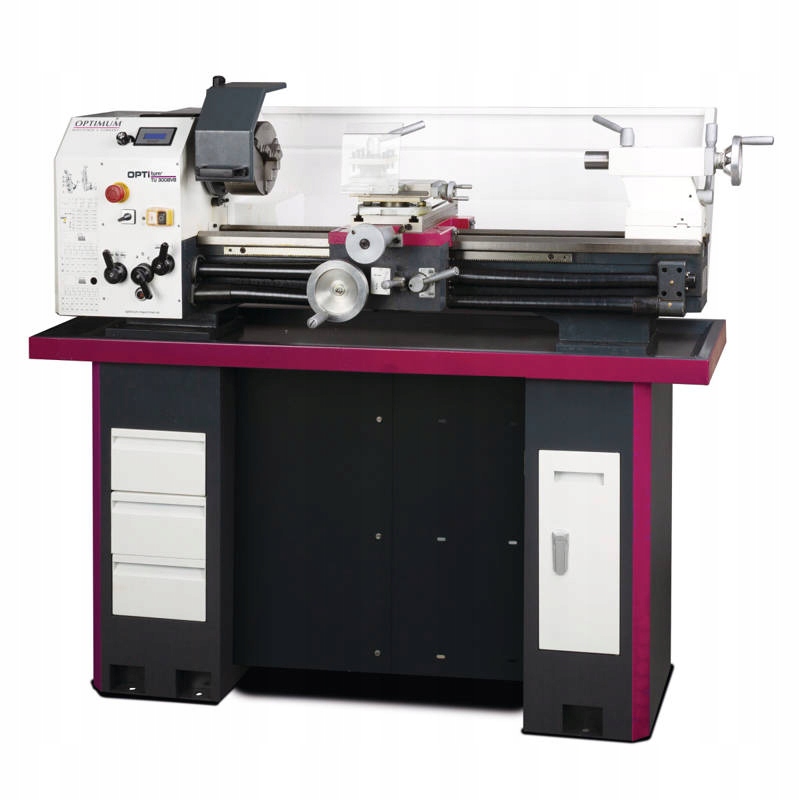

ТОКАРНЫЙ СТАНОК С НАПРАВЛЯЮЩИМ ШПИНДЕЛЕМ ТУ 3008ВБ ОПТИМУМ 3427206

• Прецизионная обработка

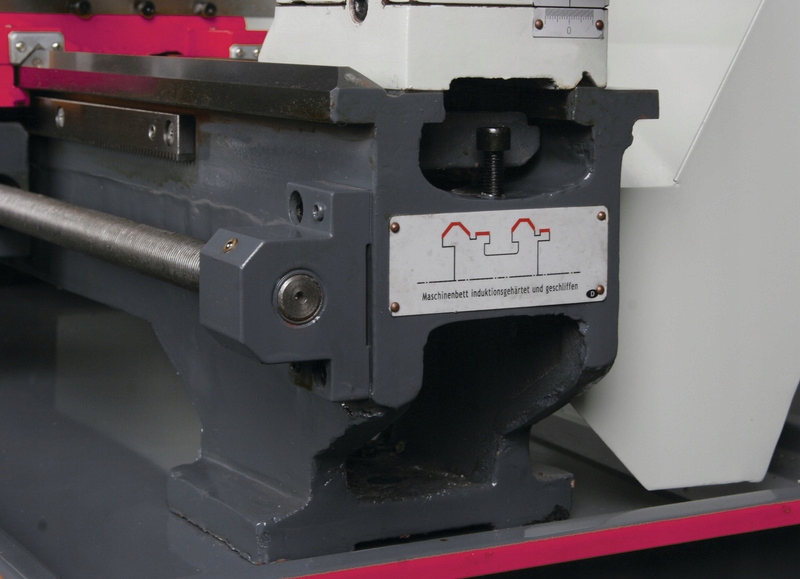

• Сильноребристая призматическая станина из серого чугуна, индукционная закалка и прецизионная шлифовка
• Закаленная и шлифованная направляющая оси Z.
• Плавно вращающаяся подающая шестерня с закругленными шестернями, работающая в масляной ванне.
• Гарантированная соосность вершины шпинделя лучше 0,009 мм.
• Соосность токарного патрона лучше 0,04 мм.
• Квадратный держатель инструмента.
• Все направляющие можно регулировать с помощью клиновых планок.
• Вращение вправо/влево, переключаемое в панель управления
• Закаленный главный шпиндель установлен на регулируемых прецизионных конических роликоподшипниках
• Конические роликоподшипники качества P5
• Закаленный кончик шпинделя
• Большой отверстие шпинделя Ø 38 мм.
• Направляющий винт для нарезания резьбы или автоматического продольного точения.
• Направляющий и подающий вал установлены в двух спеченных подшипниках.
• Автоматическая продольная/плоская подача< /li>
• Направляющий винт и крышка натяжного шпинделя
• Наконечник для поворотных конусов, регулировка ± 5 мм
• Наконечник и ручка с регулируемой точной шкалой 0,02 мм
• Быстрая, простая регулировка без инструментов с помощью зажимного рычага.
• Маховики на тележке с регулируемой точной шкалой 0,04 / 0,01 мм.
• Набор сменных колес для резьбы входит в стандартный комплект поставки. резка
li>
• Ударный выключатель аварийной остановки

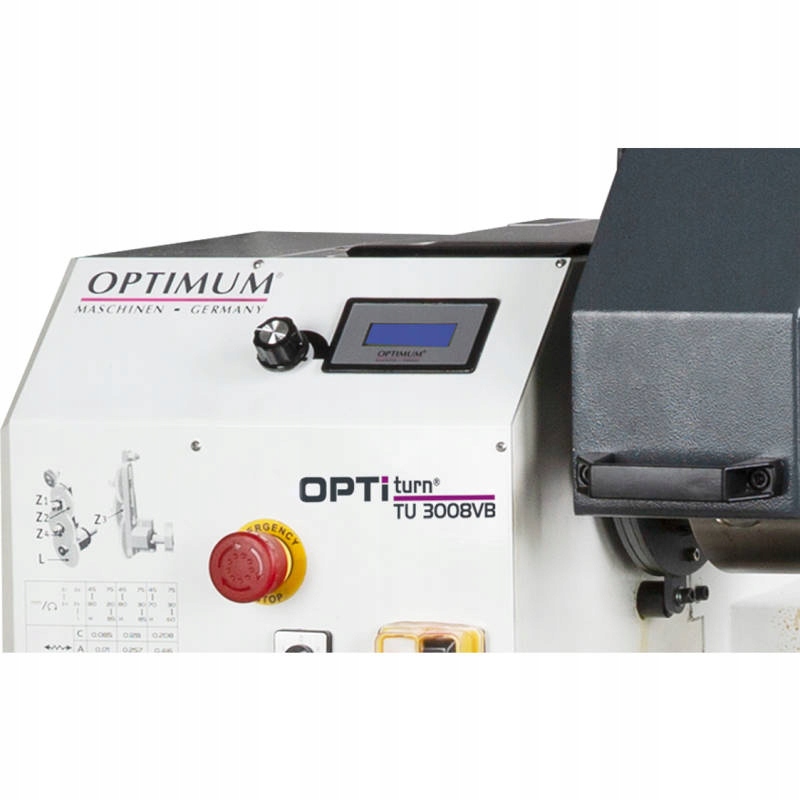

• Легкое изменение скорости с помощью потенциометра
• Цифровой индикатор скорости
• Электромагнитный фильтр класса C1
>

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Длина (изделия) ок. 1525 мм< /li>
• Ширина/глубина (изделие) около 705 мм
• Высота (изделие) около 575 мм
• Вес (нетто) около 243 кг
• Высота центра 158 мм
• Верхний уровень 800 мм
• Наклон над станиной 310 мм
• Наклон над поперечными направляющими 190 мм
• Ширина станины 180 мм
• Наклон над поперечными направляющими 190 мм
• Ширина станины 180 мм
• Количество диапазонов скоростей 2
• Регулировка скорости с электронной регулировкой
• Диапазон скоростей 75–2500 мин¹
• Мощность приводного двигателя 1,5 кВт
• Напряжение питания 230 В
• Основная частота 50 Гц
• Держатель шпинделя Camlock DIN ISO 702-2 № 4
• Отверстие шпинделя/ Диаметр прохода шпинделя 38 мм
• Стальной держатель
• Монтажная высота макс. 18 мм
• Конус шпинделя MT 5

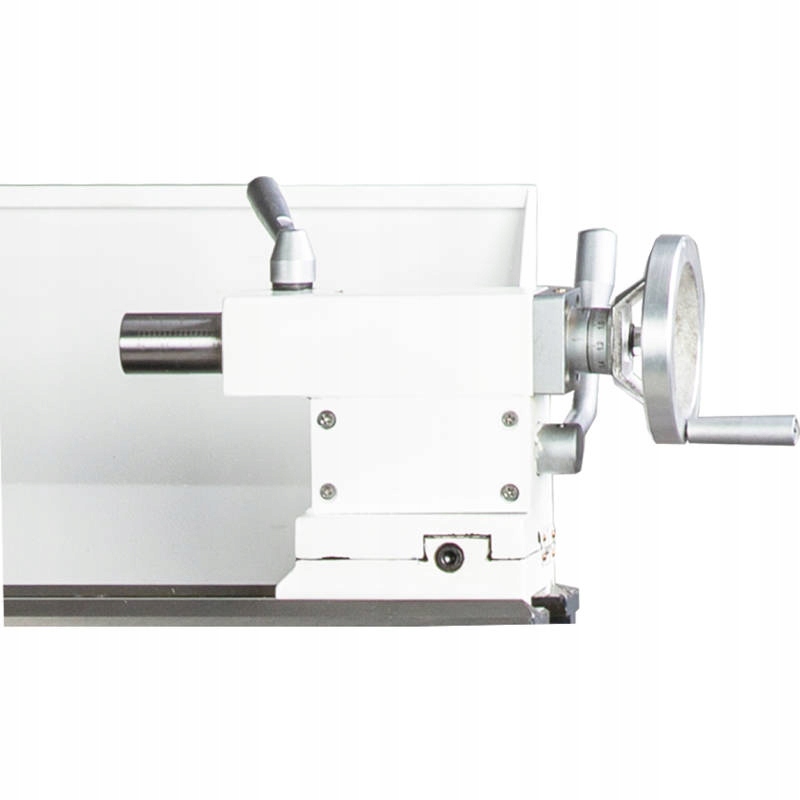

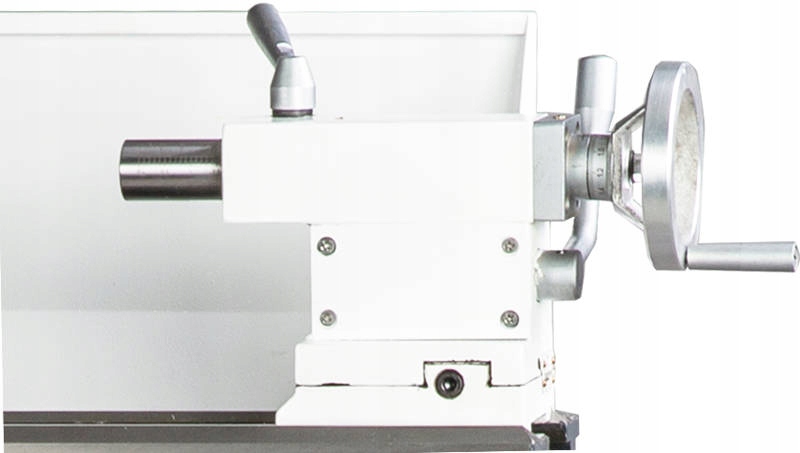

• Задняя бабка
• Крепление на задний счет МТ 3
• Хвост удода - ход 70мм
• Диаметр хвоста удода 38мм
• Наклон метрики 0,2 – 3,5мм/U
• Количество шагов Метрическое 18
• Дюймовый ход 56 – 8Gg/1"
• Количество шагов 21 дюйм
• Поперечная траектория
• Ход верхних салазок 65 мм.
• Перемещение поперечной каретки 150 мм.
• Перемещение салазок станины 600 мм.
• Диапазон продольной подачи 0,085–0,832 мм/ед.
• Количество продольных подач 9
• Диапазон плоской подачи 0,01–0,1 мм/U
• Количество планов подачи 9
