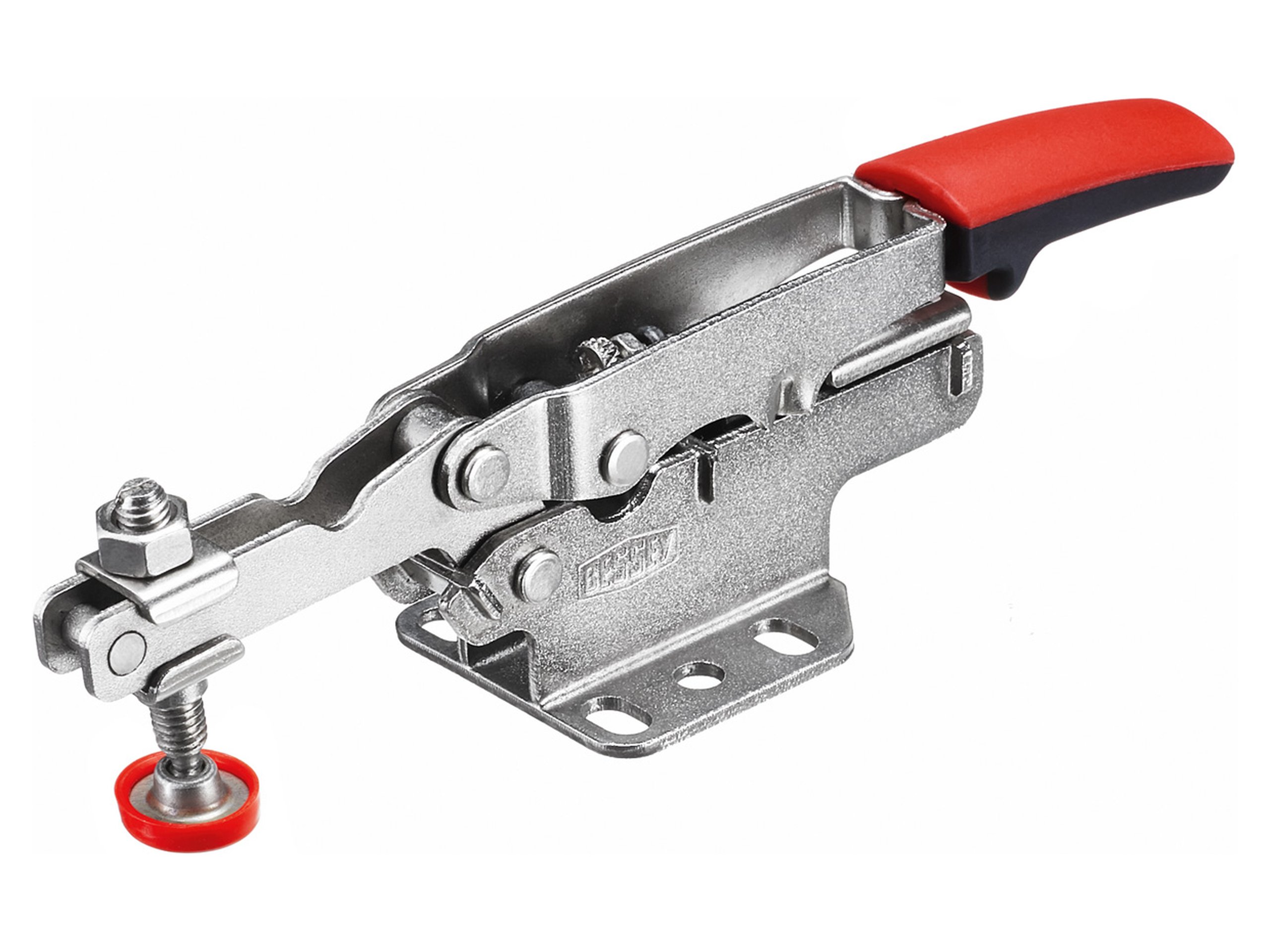

Вертикальное давление с открытой рукой и горизонтальным основанием

• Производитель: bessey
• Символ: STC-HH20
• Диапазон регулирования: 20 мм

Особенности

• Рычаг в закрытом положении установлен горизонтально
• Автоматическая регулировка высоты некалевания (от 0 до 65 мм) с практически неизменной мощностью давления - не требуется ручная настройка винта давления
• Сила давления регулируется в диапазоне до 1100 Н в зависимости от установки винта давления в интервале
• Сильная и жесткая конструкция листа высокого качества гарантирует длительное давление давления
• Основание с интервалом монтажных отверстий в мм и дюйм
• Двухпонентная ручка, сделанная из высококачественного пластика

судьба

Материалы:

• Дерево - дерево: ●● голова
• Дерево - сталь: ●● голова
• Дерево - Деликатные материалы: ●
• Дерево - пластик: ●●●
• Сталь - сталь: ●● голова
• Сталь - пластик: ●●●
• Пластик - пластик: ●●
• Деликатные материалы - Деликатные материалы: ●

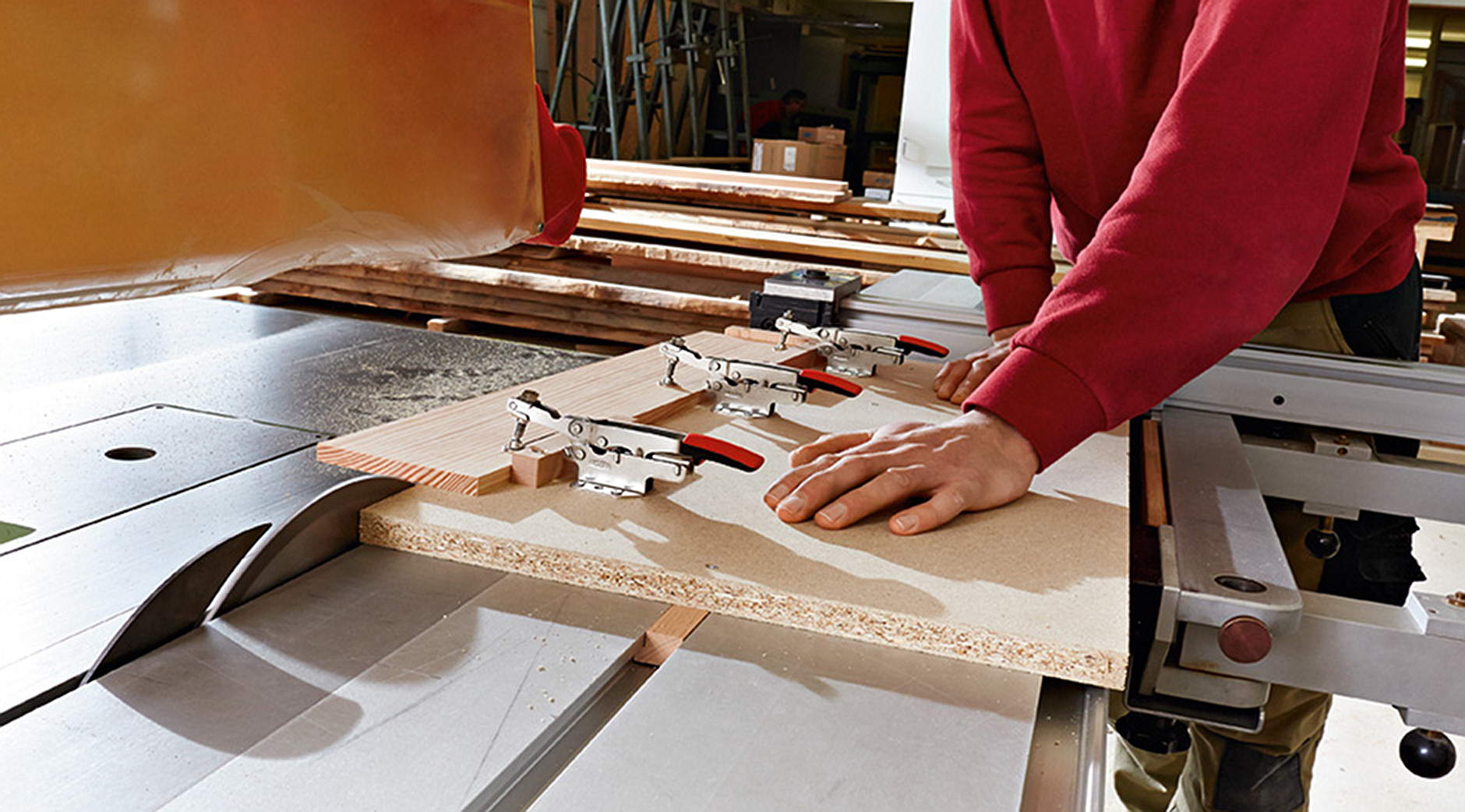

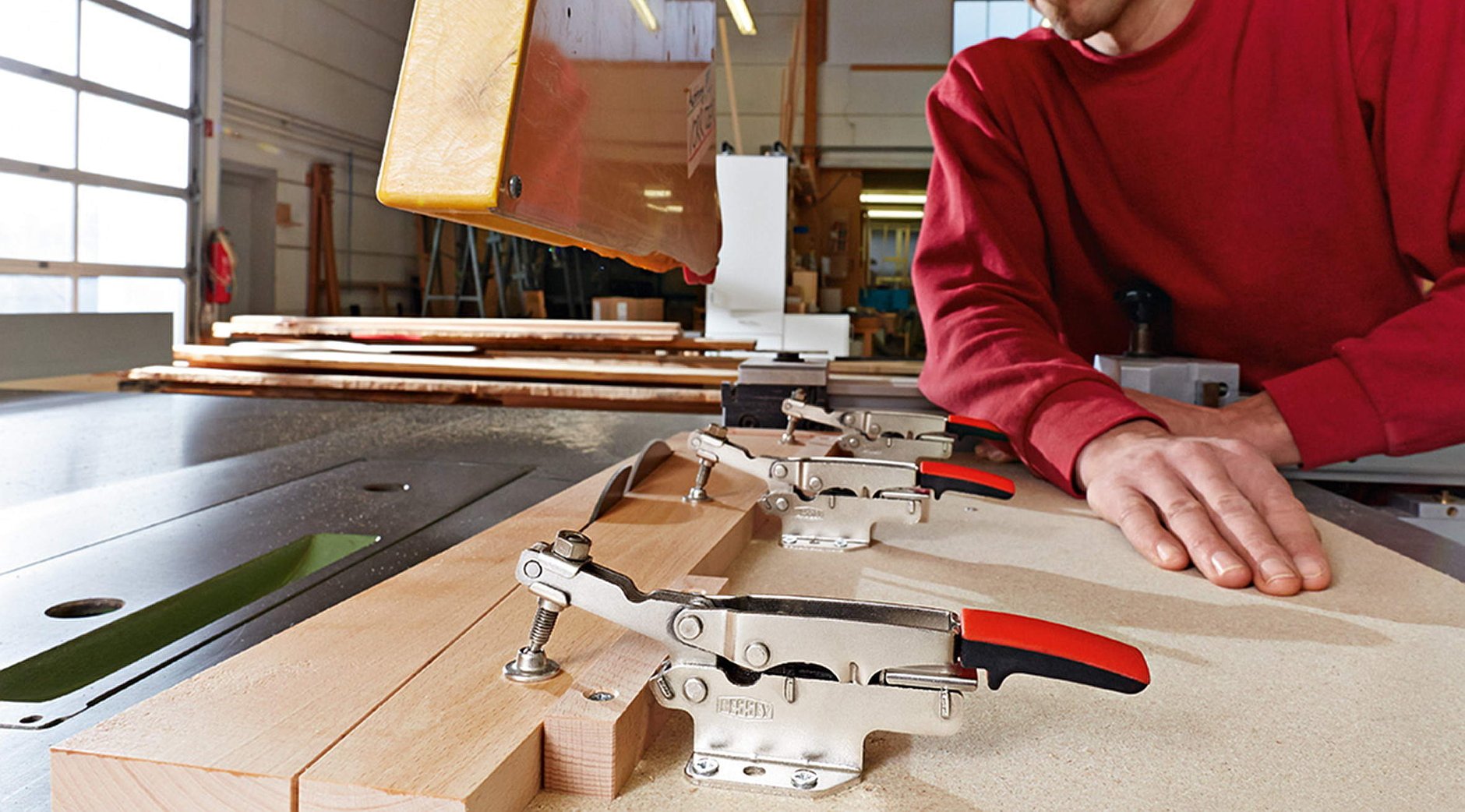

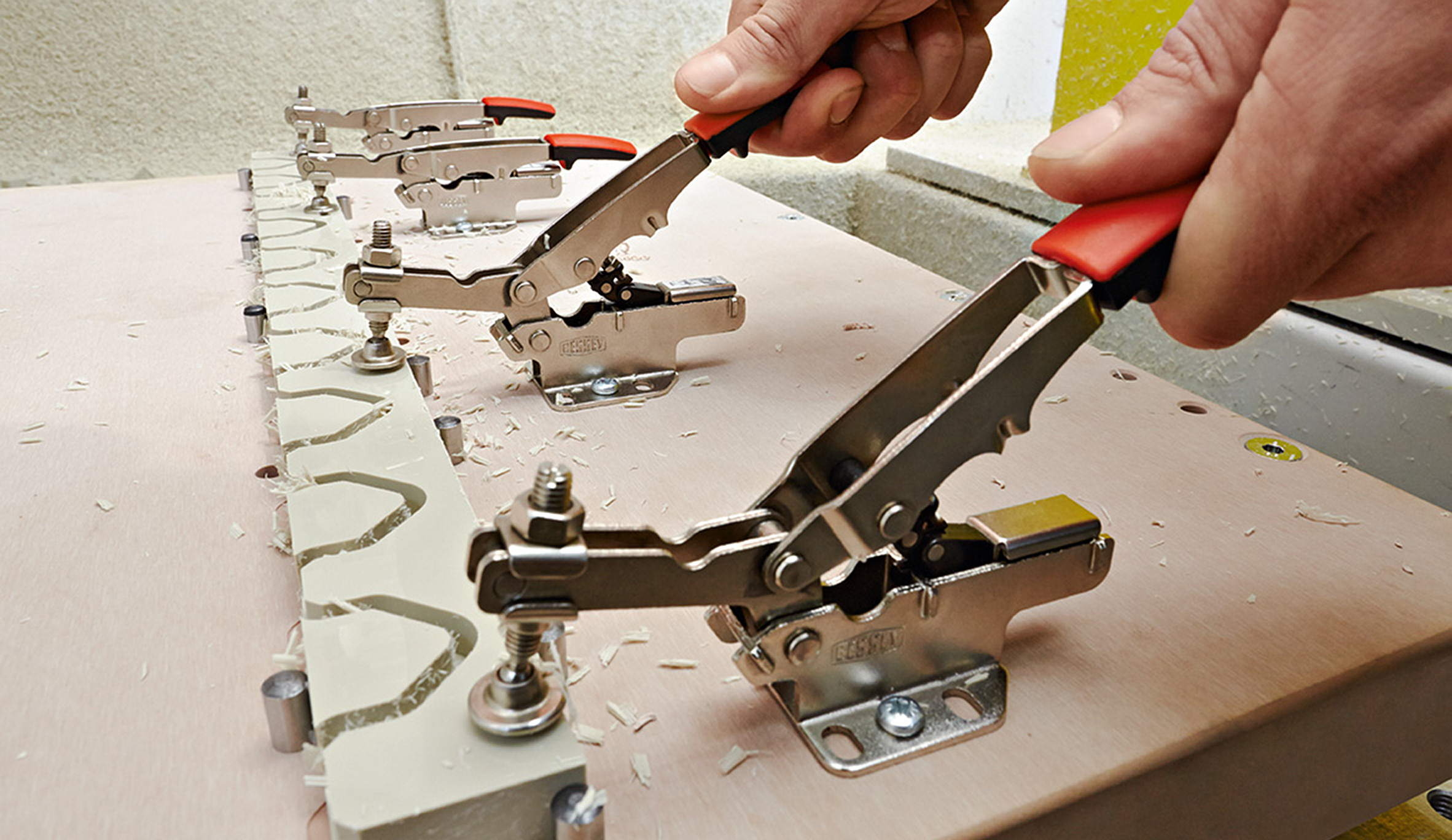

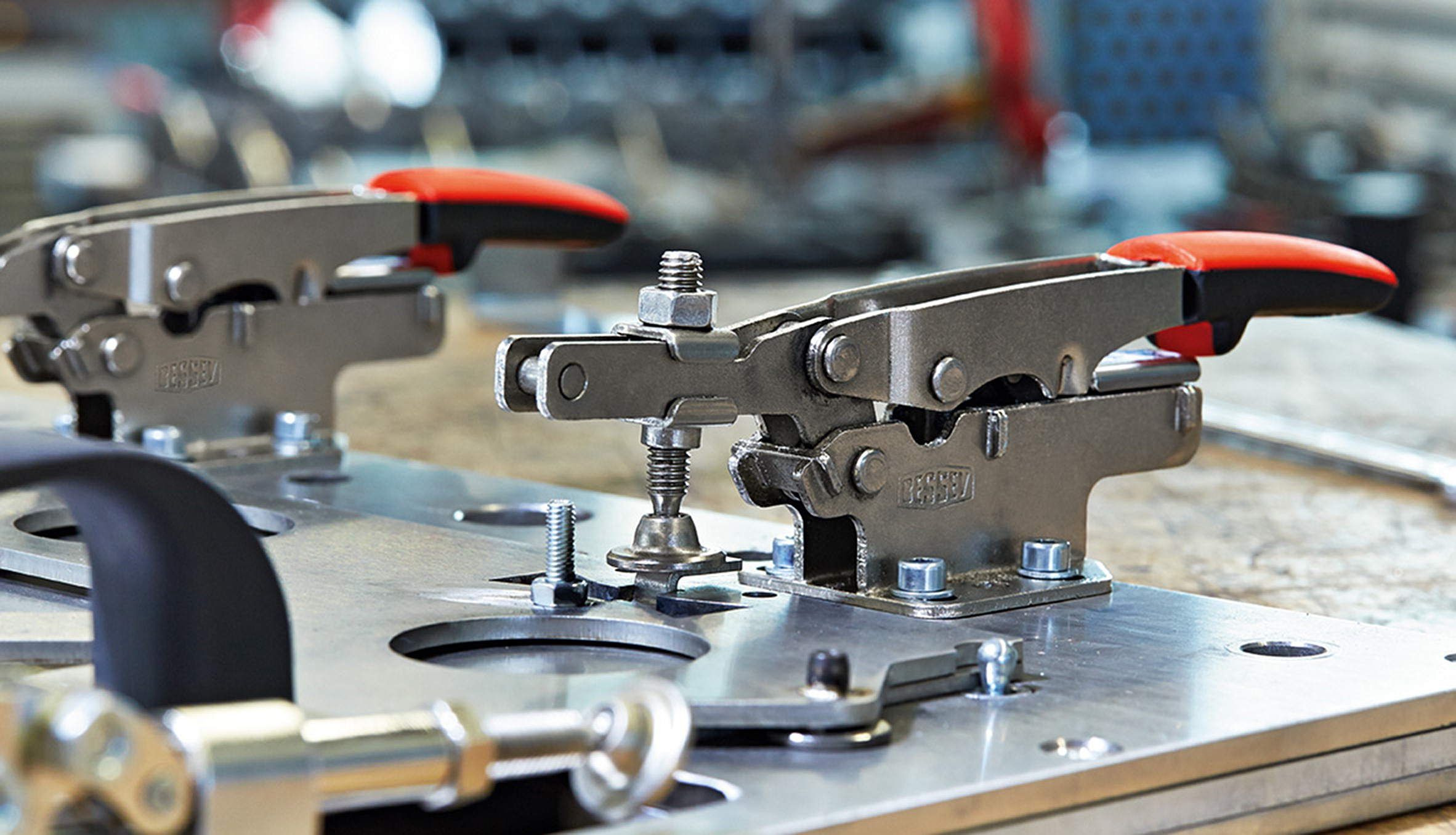

приложение

• Удерживание: ●● Голова

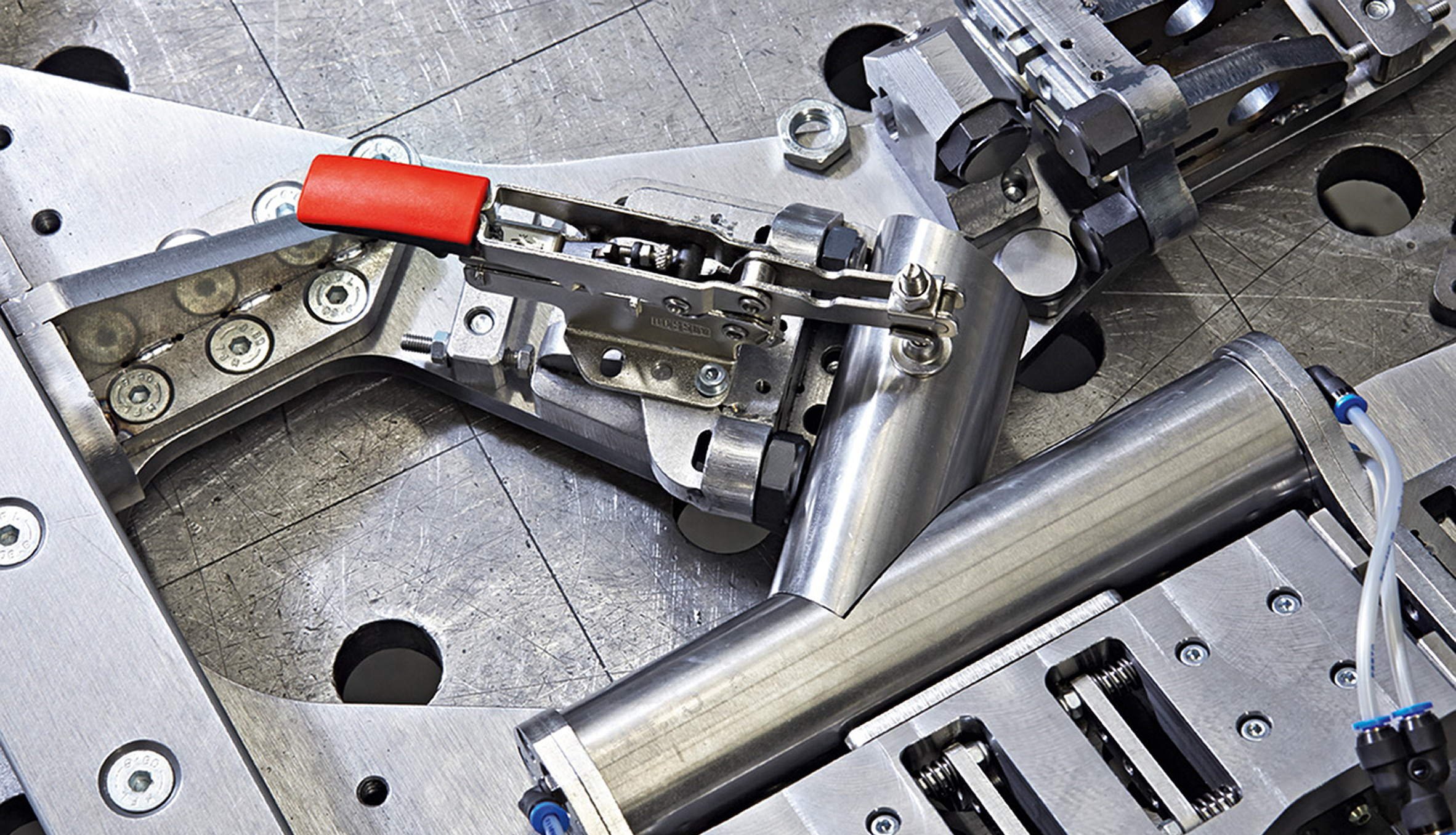

• Сварные работы: ●●
• крепление на столбцах: ●●

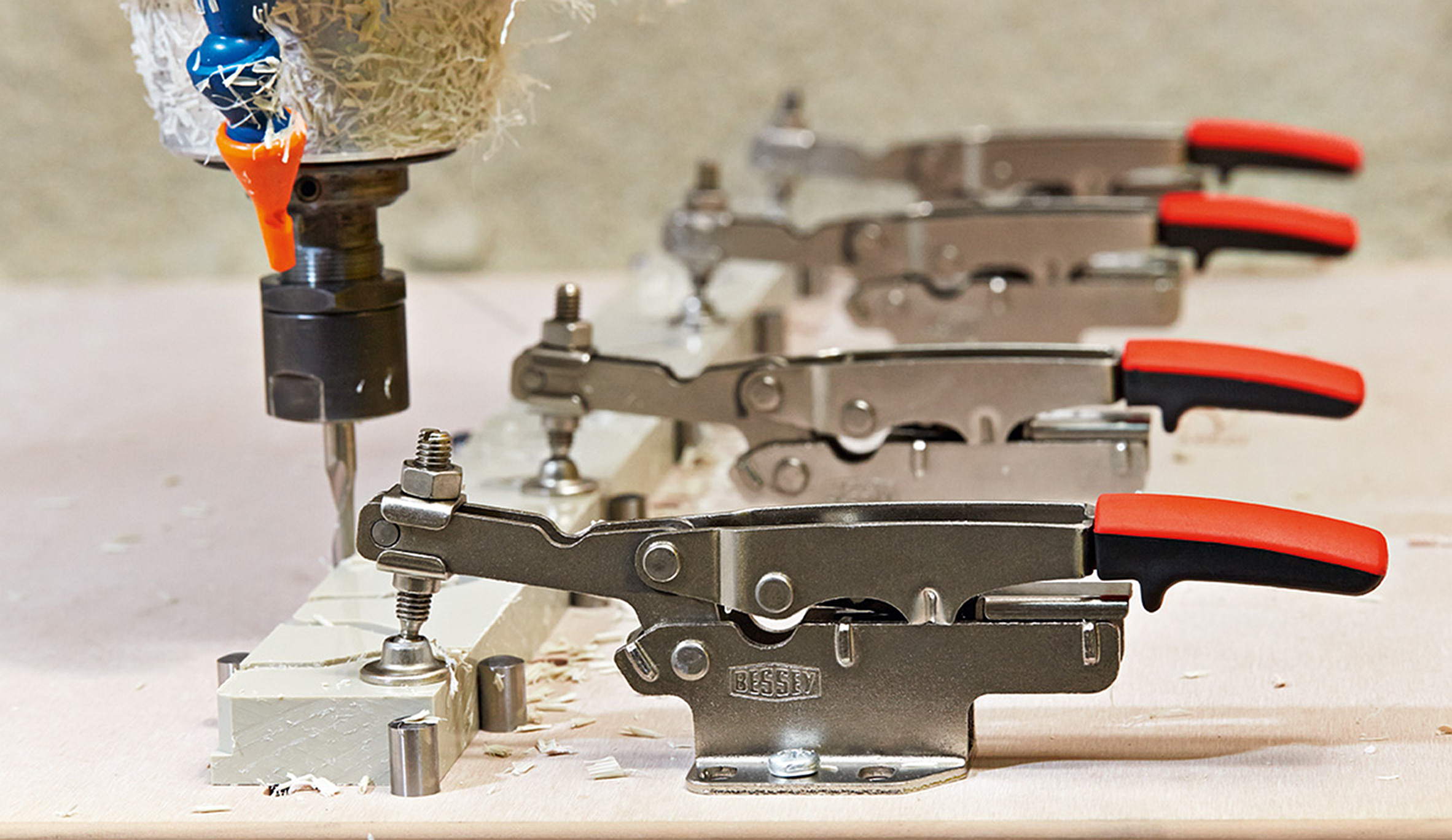

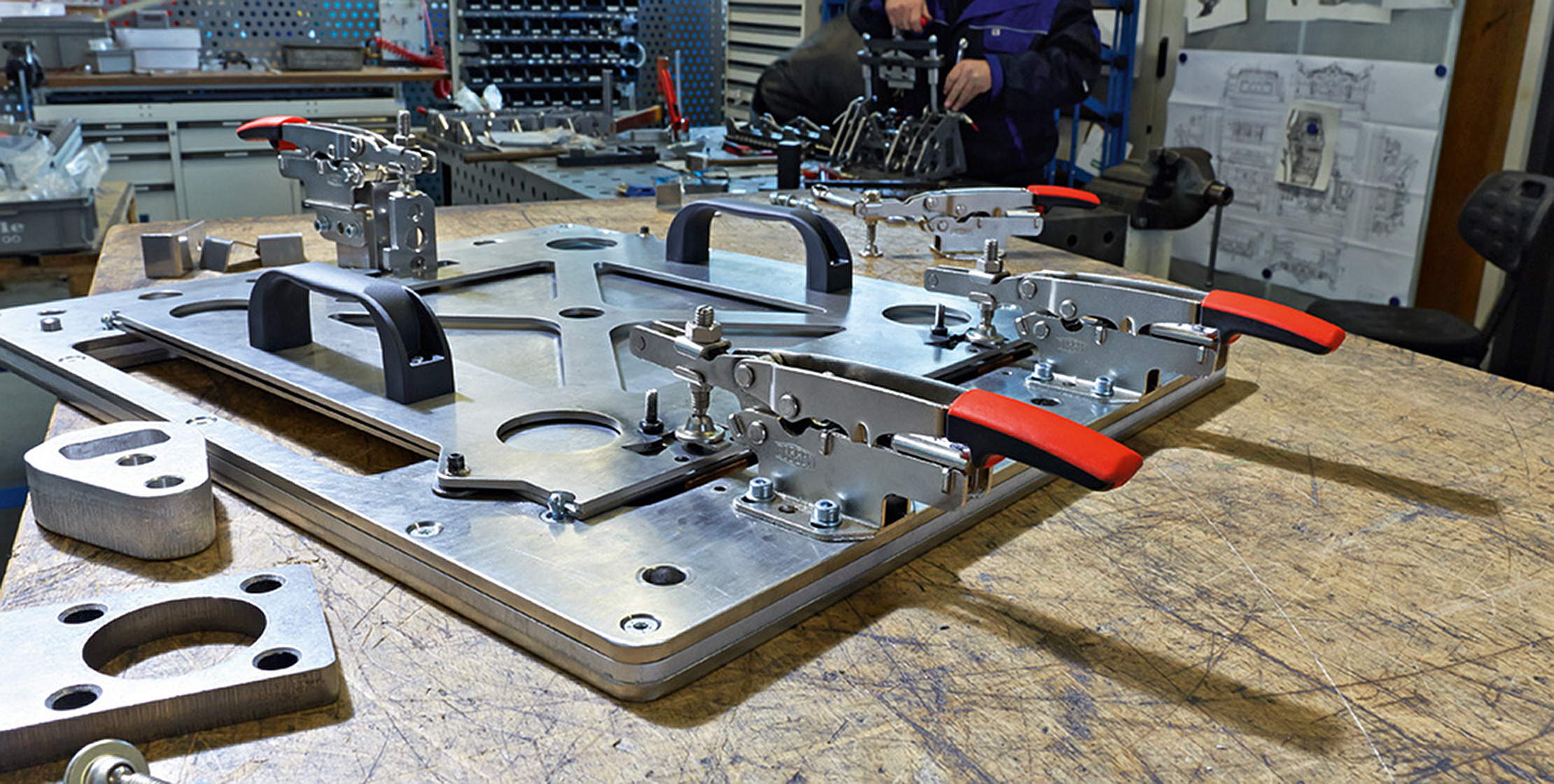

• крепление на машинных таблицах: ●●●
• наклонные поверхности крепления: ●
• Специальные инструменты: ●● Head

Технические данные

• Символ: STC-HH20
• Вес: 0,2 кг
• Диапазон регулирования: 20 мм
• Сила давления: 1100 n

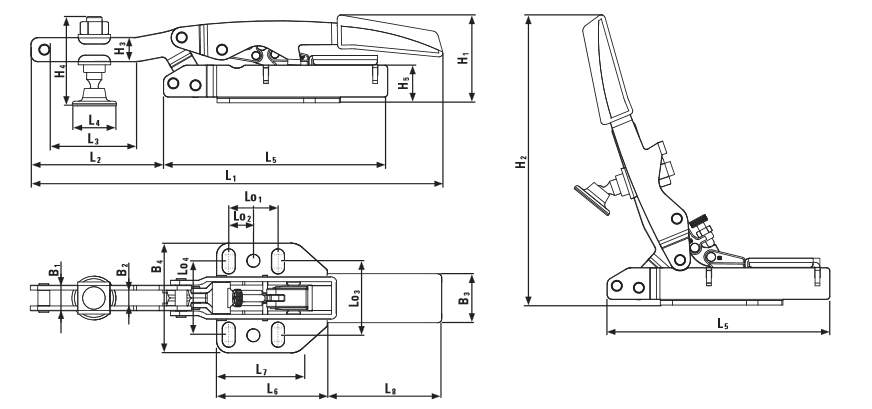

таблица размеров

• Общая длина - l1: 167 мм/6,57 дюйма
• Длина бума - L2: 45 мм/1,77 дюйма
• Диапазон регулировки винта - L3: 20 мм/0,79 дюйма
• Простой диаметр винта давления - L4: 16 мм/0,63 дюйма
• Длина тела - l5: 83 мм/3,27 дюйма
• Длина базы 1 - l6: 45 мм/1,77 дюйма
• Длина базы 2 - L7: 35 мм/1,38 дюйма
• Длина ручки - L8: 46 мм/1,88 дюйма
• Высота ручки в закрытом положении - H1: 44 мм/1,73 дюйма
• Высота ручки в открытом положении - H2: 142 мм, 5,59 дюйма
• Высота бума - H3: 10 мм/0,39 дюйма
• Общая высота винта - h4: 42 мм/1,65 дюйма
• Высота корпуса - H5: 25 мм/0,98 дюйма
• Внешняя ширина стрелы - B1: 10 мм/0,39 дюйма
• Внутренняя ширина стрелы - B2: 6 мм/0,24 дюйма
• Ширина ручки - B3: 20 мм/0,79 дюйма
• Ширина базы - b4: 42 мм/0,65 дюйма
• Помещение продольных отверстий 1 - LO1: 26 мм/1,0 дюйма
• extek продольных отверстий 2 - LO2: 13 мм/0,5 дюйма
• Помещение продольных отверстий 3 - LO3: 28 мм/1,1 дюйма
• Передача продольных отверстий - LO4: 26 - 31,75 мм/1 - 1,25 дюйма
• Диаметр отверстия - Ø: 5,5 мм/0,22 дюйма
