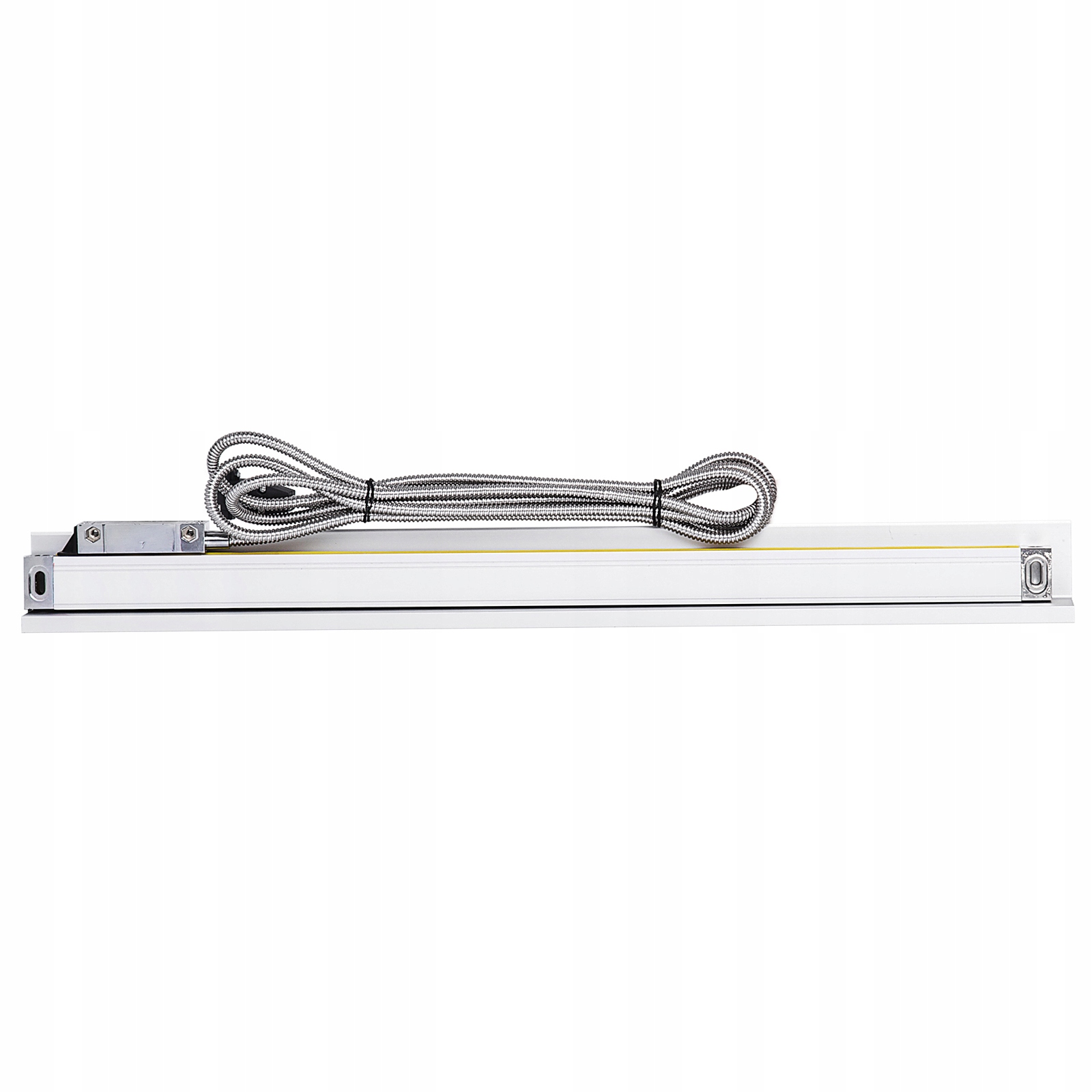

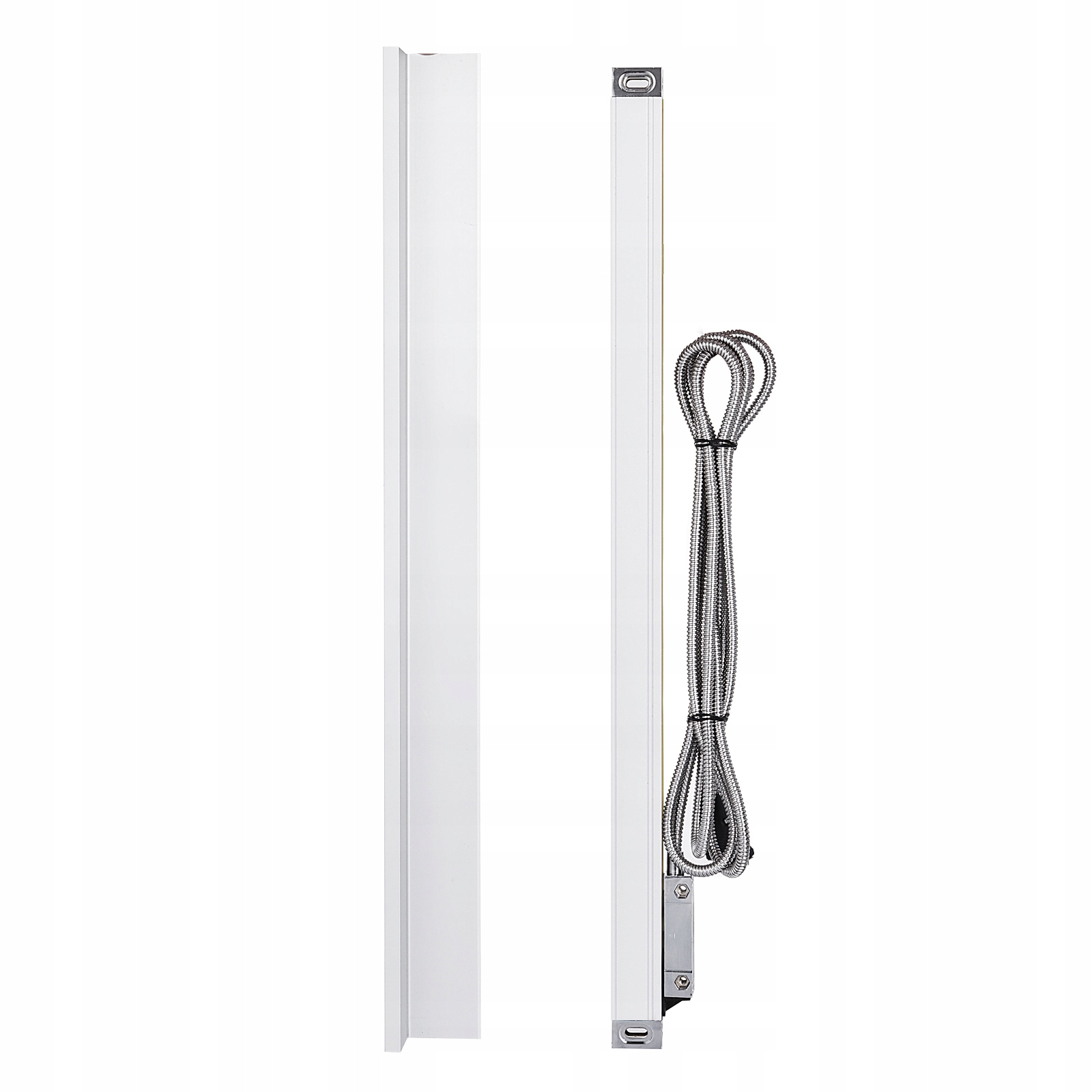

VEVOR Enkoder liniowy Optyczna Skala Liniowa 5V Elektroniczna Linijka

Точные линейные шкалы 250 мм и 1000 мм

Наши линейные весы представляют собой тип энкодера с широким спектром применения. Он имеет оптимальную структуру, хороший внешний вид и высокую жесткость. Может лицензироваться пользователями компьютеров. Линейная шкала представляет собой металлический переключатель, например, токарные станки, круглошлифовальные, фрезерные станки, плоскошлифовальные станки.

Высокая эффективность

Прочный алюминиевый корпус

Кабель с повреждениями уплотнение и сигнал

Стабильная скользящая часть

Удобно и практично

Характеристики

Напряжение: 5 В постоянного тока

Ток: 50 мА

Длина хода: 250 мм и 1000 мм / 10 дюймов и 40 дюймов

Шаг сетки: 0,02 мм / 50 LP/мин

Разрешение: 5 мкм

Точность: ± 0,005 мм / 0,0002 дюйма (при 20 градусах C)

Скорость отклика: 60 ​​м/мин или 40 дюймов/с

Длина кабеля: 3 м / 118,11 дюйма

Класс IP: 53

Размеры линейной лестницы 250 мм (длина х ширина х высота): 114 х 2 х 5 см / 44,88 х 0,79 х 1,97 дюйма

линейная шкала размеров 1000 мм (Д х Ш х В): 39 х 2 х 5 см / 15,35 х 0,79 х 1,97 дюйма

Отличное качество изготовления

В линейных весах используется интеллектуальный чип со скоростью потока 60 м/мин и разрешением 5 мкм для обеспечения эффективности работы. Разъем: 9-контактный разъем (Pin-26789), 2–0 В, 6–A, 7–5 В, 8–B, 9–R1.

Твердый алюминиевый сплав

В корпусе программных весов находится алюминиевый профиль, антивибрационный и устойчивый к деформациям. Считывающая головка изготовлена ​​из хромированного цинкового сплава, детализированная, проверочная. и электронный.

Сигнальный кабель 3M

В стандартном 3-метровом сигнальном кабеле используется полностью закрытая гофрированная трубка, обладающая высокой прочностью и прочностью на изгиб. Приложение энкодера установлено в двухслойном манжетном уплотнении для проверки защиты от повреждений.

5 системных систем

Противоскользящая часть с защитой и системой из 5 подшипников, жидкость. При повторяемом измерении позиционирования оно более детальное. В комплект также входят Г-образные пластины и набор винтов.

Простота установки

Прецизионные линейные весы имеют несколько креплений для удобства установки. Дополнительные компоненты облегчают установку и обслуживание. Изготовление выполнено методом штамповки металла с рифлеными торцевыми блоками для регулируемого крепления.

Широкое применение

Линейная шкала подходит для фрезерных станков, дрелей, шлифовальных станков, токарных станков, профильных проекторов, микроскопов и видеоизмерений. Также может быть использован для реализации функций управления, мониторинга, измерения координат и т.д.

Содержимое упаковки

1 линейная шкала 250 мм/10 дюймов

1 линейная шкала x 1000 мм/40 дюймов

1 набор аксессуаров

Соединения и детали

Высокая производительность: наши линейные весы проходят контроль качества и контроль качества. Длина хода 10 дюймов и 40 дюймов (250 мм и 1000 мм) и разрешение 5 мкм для обеспечения хорошей прямолинейности и детальных измерений. Разъем: 9-контактный разъем (контакт 26789), от 2 до 0 В, от 6 до A, от 7 до 5 В, от 8 до B, от 9 до R1.

Прочный алюминиевый корпус: в этих линейных токарных весах используется анодированный алюминий. организм сопротивляется окислению. Считывающая головка поставляется под давлением с твердым хромированием для включения питания, внешний вид при поставке обеспечивает хорошую жесткость.

Герметичный и сигнальный кабель: эти прецизионные линейные весы оснащены сигнальным кабелем длиной 3 метра. Двухслойная экранированная стальная проволока и оболочка из мягкого металла. Отсутствие доступа к воде и устойчивость к помехам.

Стабильная скользящая часть: скользящая часть этих линейных весов оснащена системой, состоящей из подшипников с основным позиционированием, поэтому результат измерения является более точным. Благодаря дополнительному Т-образному пазу (не входит в комплект) решение можно использовать при монтаже, когда контактная поверхность слишком коротка, или дополнительной опоре при использовании дополнительной линейной лестницы.

Удобно и практично: линейные токарные весы имеют рифленые блоки для окончательного распределения и регулируемой установки. Дополнительные монтажные разъемы легко доступны в месте установки и дополнительном монтажном оборудовании. Благодаря этому он имеет широкий спектр применения.
