klon CA80.

Набор позволяет настроить калькулятор Elwro 144 для сотрудничества с клоном или оригинальным CA80 как в старой, так и в новой версии. Оригинальная клавиатура может быть преобразована путем изменения системы соединения или купить набор с другого аукциона.

Это набор элементов для самообеспечения. elwro 144 Калькулятор должен быть приобретен - он не включен в набор. лампа VFD с кронштейнами подходит для плитки. Лампы хрупкие, поэтому к ним следует осторожно относиться. Хорошо выбрать первую булавку перед подкладкой. Соединения печатной платы распределены идентично калькулятору.

На фото показывают купленный товар и собранную тестовую копию. Вы покупаете набор элементов и печатную пластину.

Набор включает в себя печатную доску и элементы:

• 74LS06 3 ПК
• 74LS42
• Лестница из резисторов 10K и 33K
• Резистор 22r (лягушка)
• емкость, продающие электроснабжения
• соединители: idc26 и goldpin zk, zw.
• Step Up Converter. (видимо на фото ниже).

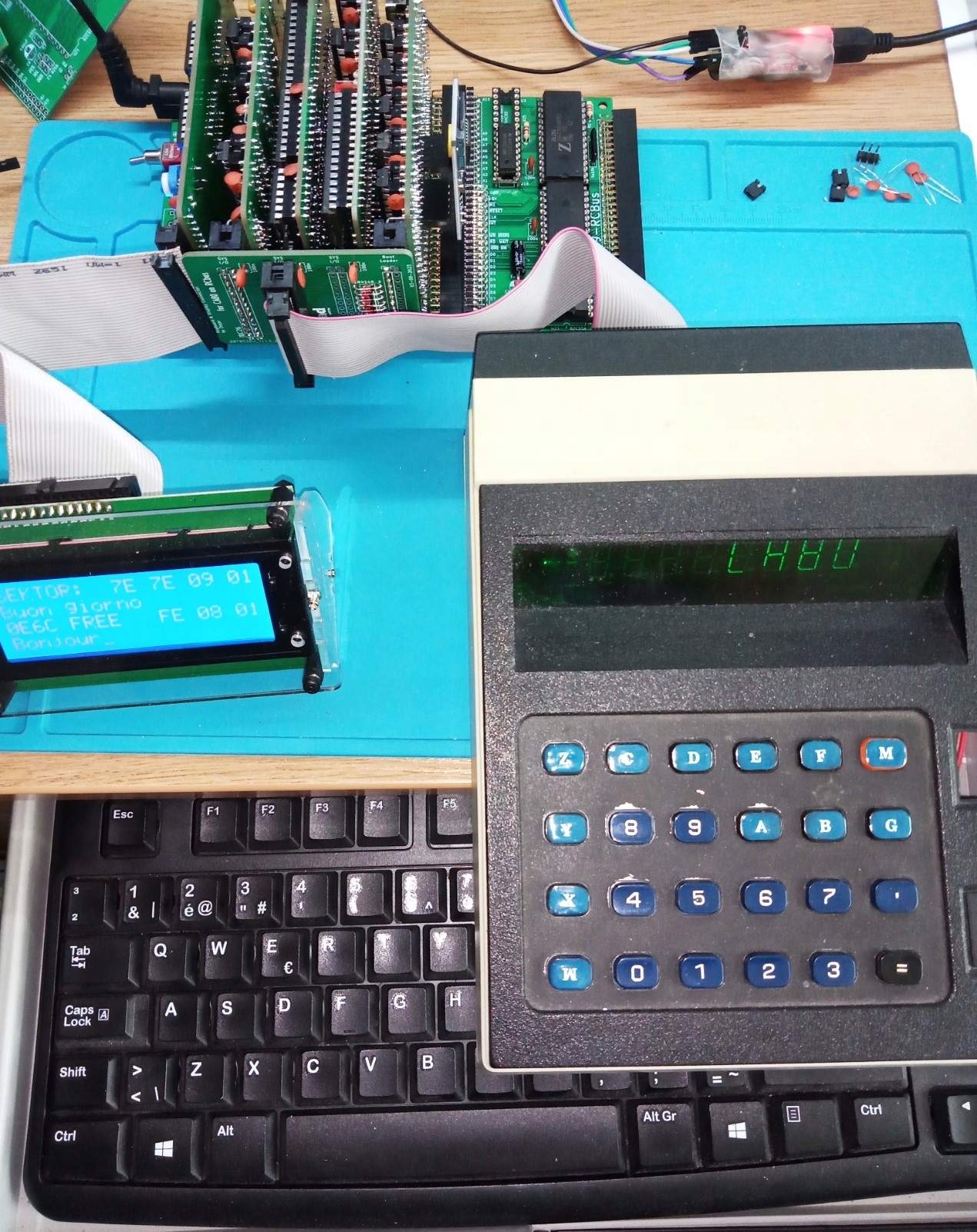

На фото рядом с ним изображена запустимая пластина, подключенная к клону RCBUS. ( IDC26 Танки не включены ). Лампа и кронштейны поступают из калькулятора Elwro 144. ( они не включены в набор. Это должно быть отрегулировано перед подключением к плите. Повышенное напряжение опасно для систем TTL и компьютера, с которым будет использоваться терминал, поэтому, пожалуйста, будьте осторожны во время сборки.

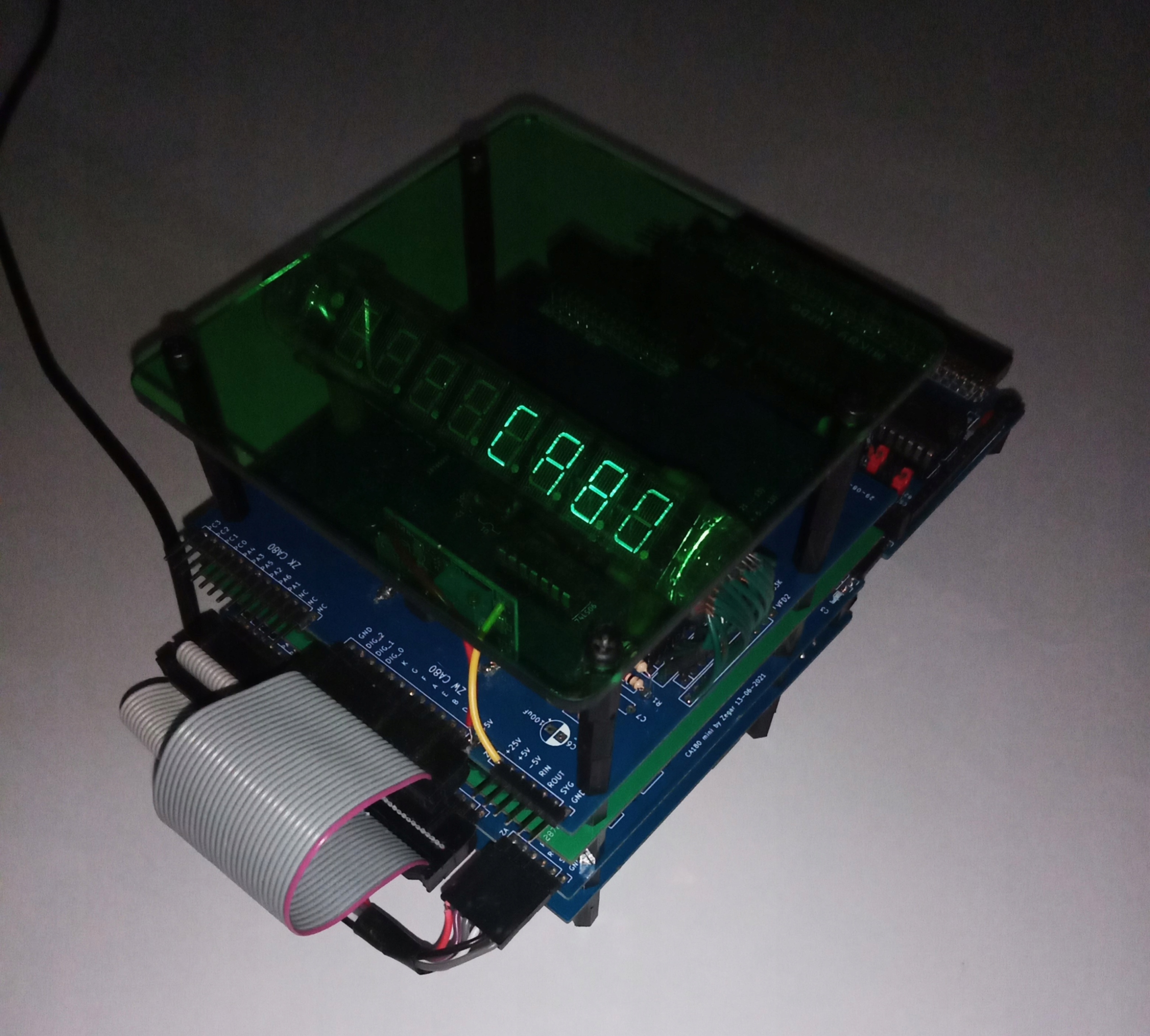

Монтационные отверстия соответствуют модулям CA80-Mini, поэтому также можно установить «на бутерброд». Вместо соединений с лентой или проводами вы можете припаять соответствующие разъемы «золотой штифт», которые будут подключать плитки.

документация.

Более подробная информация для:
