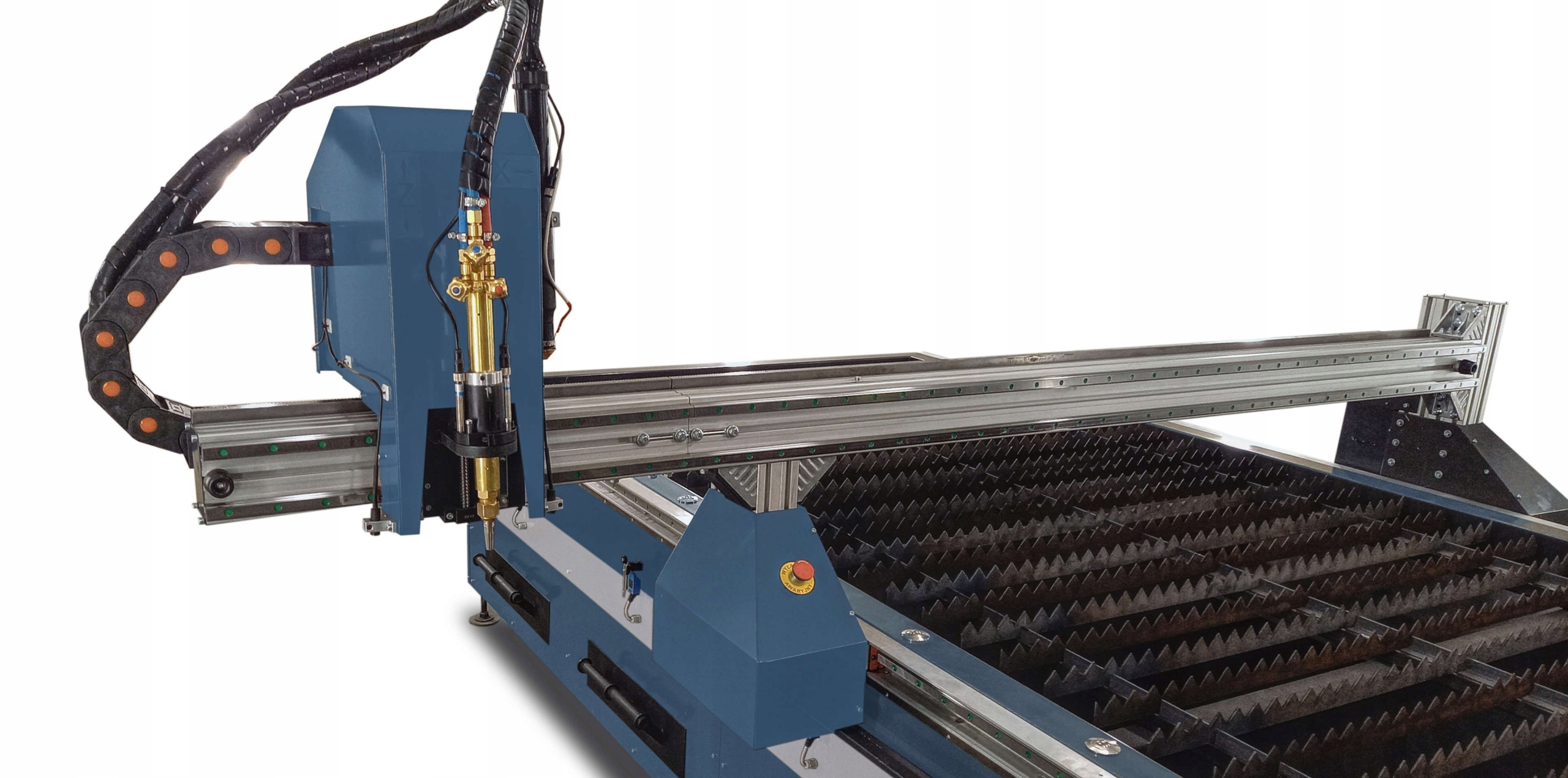

PCV-3015-DG Станок плазменной и газовой резки с ЧПУ

Польское производство

Машина спроектирована и изготовлена ​​в Польше.

Рабочие параметры:

• Рабочий диапазон XY (Рабочая зона): 1520 х 3100 мм.
• Просвет между поверхностью стола и балкой: 240 мм.
• Максимальная высота разрезаемого профиля: 200. мм
• Холостой ход: 25000 мм/мин. (Скорость резки зависит от мощности плазменного блока и толщины разрезаемого материала.)
• Совместимость с источниками плазмы Hypertherm Powermax 45-125 и Hypertherm MAXPRO200.
• Максимальная толщина разрезаемого листового металла при газовой резке: 150 мм.
• Виды газов, которые можно использовать при резке горелкой газ:

  кислород + пропан

• Со стороны Заказчика – баллоны с техническими газами и редукторами

Конструктивные параметры:

• Длина: 3650 мм
• Ширина: 2280 мм
• Высота: 1500 мм
• Общий вес: 1200,0 г. кг.
• Максимальная нагрузка: 2500,0 кг.
• Регулируемые опорные ножки: 6 шт.
• Сварная конструкция обеспечивает стабильную работу машины.

Конструкция

Ворота основаны на одном алюминиевом профиле, разработанном специально для изготовления очень точных устройств с ЧПУ. Высокая точность изготовления и высокая жесткость гарантируют точность движений горелок и нечувствительность к вызванным ими перегрузкам. Использование двойного синхронизированного привода по оси Y гарантирует, что угол луча всегда будет параллелен оси X фирменные линейные направляющие и полосы заземления и шестерни. , изготовленные из высококачественной стали, обеспечивают высокую повторяемость движений в любом положении.

Простота установки листового металла

Вся заслонка и головка сконструированы таким образом, что их можно выдвигать из рабочей зоны. Это упрощает укладку больших листов металла.

Системы

GCS

Система газовой резки – комплексная топливно-кислородная система, позволяющая резать листовой металл толщиной до 150 мм.

ТГК

Контроллер высоты резака — встроенная система контроля высоты резки автоматически регулирует расстояние резака от материала на основе анализа изменений напряжения источника.

АМС

Align Material System — автоматически корректирует информацию об угле наклона материала относительно стола в программе.

СФС

Система быстрого запуска – позволяет подготовить машину к работе менее чем за минуту.

Управляющий компьютер

Полнофункциональный ПК с быстрым SSD накопителем, установленной операционной системой Windows 10 Pro и беспроводной сетевой картой. Он имеет возможность удаленного подключения к машине и управления ею через Интернет или локальную сеть.

Пользователь общается с устройством через панель управления на стреле. Благодаря такому решению можно добиться полного комфорта использования, занимая при этом минимум места. На рабочем столе имеется полка для подключения мыши и клавиатуры, порт USB, все переключатели и 19-дюймовый монитор, защищенный прочной крышкой.

Устройство также оснащено беспроводным контроллером, позволяющим контролировать положение горелки. Это удобное решение, позволяющее расположить конфорку, не стоя у рабочего стола.

Помощь специалиста

Мы стараемся поддерживать постоянный контакт с нашим клиентом. По этой причине мы реагируем на это, добавляя к каждой купленной машине пакет часов, которые будут использоваться для помощи специалистов Otinus.

В рамках услуги наш сотрудник может:

• Подготовка или доработка CAD-чертежей
• Консультируем по выбору материалов и газов
• Помощь в выборе рабочих параметров различных материалов.

Оставшееся время можно проверить в панели клиента Otinus.

Техническая консультация

Условия сотрудничества

• Клиент несет ответственность за технику при разгрузке и транспортировке по территории своей компании
