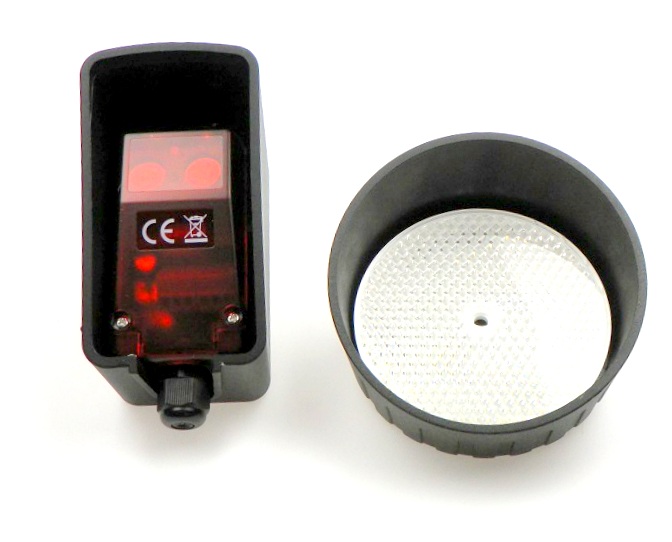

Отражающий фотоэлемент (передатчик/приемник + отражатель + крышки)

Технические данные:

• Питание: 12–36 В постоянного тока; 10–24 В переменного тока, 50 Гц.
• Потребляемый ток: 30 мА при 24 В.
• Нагрузка на контакты реле: макс. 0,5 А при 48 В переменного тока / 0,6 А при 50 В переменного тока.
• Время отклика: <100 мс.
• Длина волнового луча: 689 нм (поляризованный).
• Макс. дальность действия: 15 м.
• Макс. li>
• Рабочая температура: -25°C +60°C
• Соединительные клеммы: макс. 1,5 мм2.
• Класс защиты: IP67.
• Размеры: 85 x 43 x 39 мм, диаметр зеркала 83 мм.
• Корпус отражателя: диаметр 90 мм.

В предлагаемый комплект входят:

• фотоэлемент (голова) - 1 шт.
• зеркало - 1 шт.
• Крышка на голову - 1 шт.
• Крышка на голову - 1 шт
• li>
• Крышка зеркала - 1 шт.
• Монтажные элементы - 1 комплект.
• Польская инструкция по установке и вводу в эксплуатацию.
• Письменная гарантия 24 месяца (документ о покупке) .

Очень простой способ регулировки головкис помощью 3-х винтов (A_B_C).

Вкручивая или выкручивая винт, мы измените угол луча фотоэлемента.

Регулировку следует производить так, чтобы светодиодный индикатор светился постоянно зеленым светом. Мигающий свет означает, что отражение луча от зеркала неполное и головка требует калибровки.

Фотоэлемент может питаться от переменного напряжения 10–24 В переменного тока или постоянного напряжения 12–36 В постоянного тока. Выход управления фотоэлементом представляет собой выбираемый релейный контакт: нормально открытый (НО) или нормально закрытый (НЗ). Рабочий диапазон фотоэлемента составляет макс. 15 метров. Плотный, брызгозащищенный корпус с крышками головки и отражателя позволяет работать на открытом воздухе.

Головка фотоэлемента излучает поляризованный узкий луч инфракрасного света > которое после отражения от зеркала, расположенного на противоположной стороне входа, возвращается на приемный элемент головы. Степень отражения луча отображается загоранием или миганием зеленого светодиода. Это позволяет точно настроить отражающий элемент (зеркало) для получения максимально возможной степени отражения.

Отражающий фотоэлемент может работать с большинством контроллеров автоматики для ворот, доступных на рынке.

Фотоэлемент работает практически со всеми контроллерами, доступными на рынке!

Реле с независимым выходом NO/COM/NC

Тестовый вводSGN. Возможность проверки фотоэлемента контроллером.

Широкий диапазон питающего напряженияпеременного или постоянного тока.

Фотоэлемент идеально подходит для мест, где есть нет проводного монтажа

b> и стоимость его проведения (рыхление брусчатки, забивание молотком, сверление) значительно выше цены на светоотражающий фотоэлемент.
