ВИДЕОДОТЕЛЕФОН 2 7-ДЮЙМОВЫХ ЖК-МОНИТОРОВ С ШИФРОВАТЕЛЕМ КОДА КРЫШНЫЕ ВОРОТА + ВОРОТА

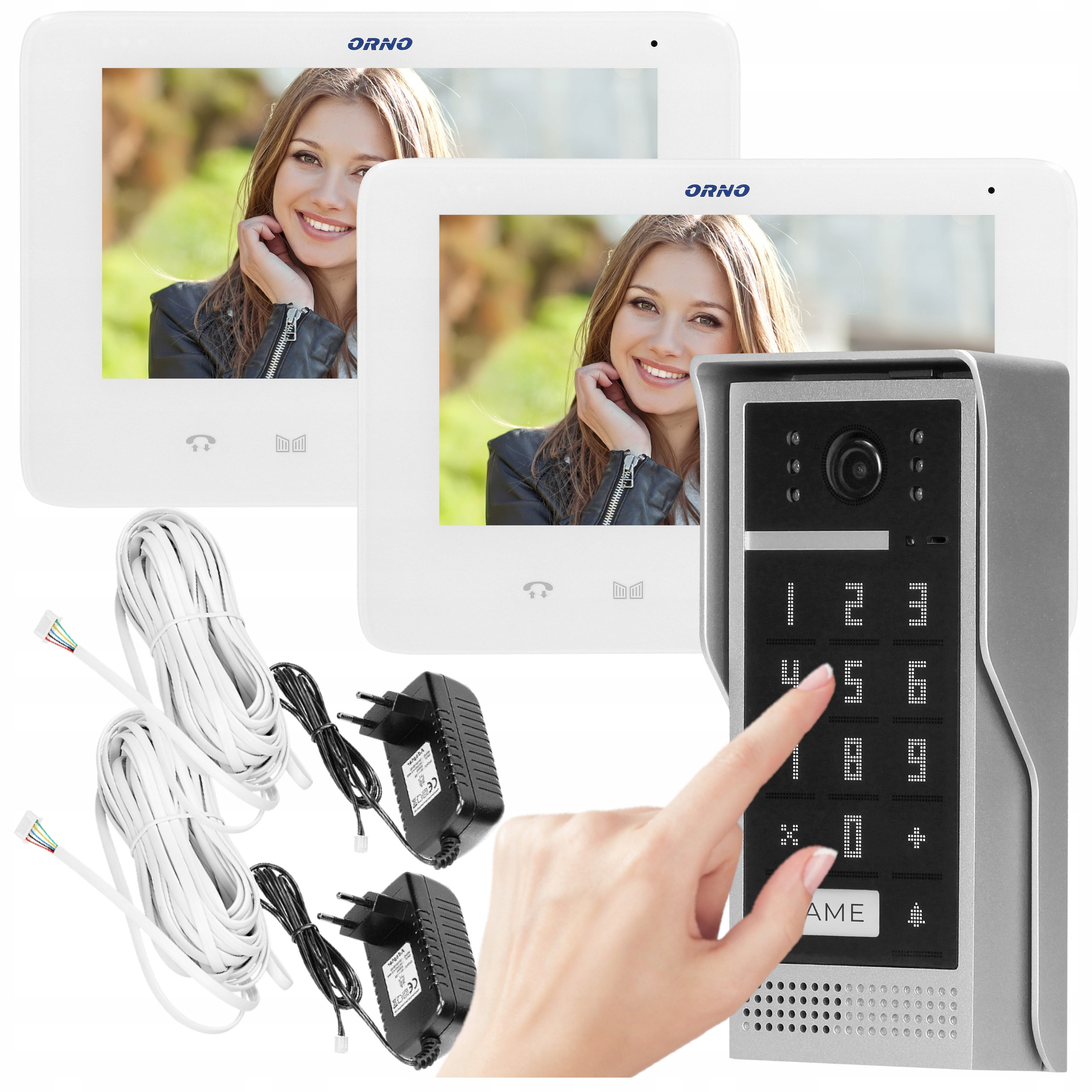

✨ КОМПЛЕКТ 2x МОНИТОР + 1x ВЫЗОВНАЯ ПАНЕЛЬ

МОДЕЛЬ: ORNO OR-VID-VP-1073/W + ОР-ВИД-ВП-1069МВ/Вт

➡️ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТА:

⭐ Цветной видеодомофон с ультраплоским монитором громкой связи (ЖК 7") и сенсорной панелью монитора с подсветкой кнопок. Параметры монитора (яркость и цвет, громкость вызова и звонка) настраиваются, а на выбор до 16 звуков звонка.

⭐ Внешняя панель с CMOS-камерой подходит для поверхностного монтажа. Кроме того, в комплект входит защитный козырек, место для имени и ИК-светодиодная подсветка, обеспечивающая хорошую ночную видимость.

⭐ На внешней панели имеется цифровая клавиатура (шифратор) с подсветкой, которая обеспечивает быстрый доступ только авторизованным лицам.

⭐ Комплектация также имеет функцию управления воротами.

⭐ Устройство питается постоянным током от блока питания в розетку постоянного тока 15В или опционально от блока питания на DIN-рейку OR-VID-VP-1069ZD.

⭐ Электрозащелка с постоянным напряжением 12В и током потребления не более 500мА не требует дополнительного питания поставки.

❗️2 монитора в комплекте ❗️

➡️ 2x 7" ЖК-МОНИТОР:

• сверхплоский, без помощи рук, без помощи рук
• цветной TFT-LCD дисплей с диагональю экрана 7"
• высокое разрешение изображения
• монитор с сенсорной панелью
• плавная регулировка монитора параметры (регулировка громкости звонка и разговора, а также яркости и цветового контраста)
• большой выбор звуков звонка (16 мелодий на выбор)
• управление электрозащелкой и воротами прямо с панели монитора
• предварительный просмотр происходящего в поле зрения камеры без звонка с внешней панели
• домофон функция (после расширения комплекта дополнительным монитором)
• Питание постоянным током от блока питания до розетки: 15В постоянного тока 1200мА
• размеры: 216/129,7/23 мм (ширина/высота/глубина)

➡️ ВНЕШНЯЯ ПАНЕЛЬ С КАМЕРОЙ:

• Цветная CMOS-камера
• встроенный кодировщик (цифровая клавиатура, обеспечивающая быстрый доступ только для авторизованных лиц)
• высококачественный алюминиевый корпус
• поверхностный монтаж (защитная крыша в комплекте)
• место для название
• возможность ночного наблюдения (ИК-подсветка)
• широкие углы обзора камеры по вертикали/горизонтали: 64 градуса. / 96 градусов
• размеры: 63 x 150 x 24 мм (ширина/высота/глубина)

➡️ ОБЩАЯ ИНФОРМАЦИЯ О КОМПЛЕКТЕ:

• Тип: односемейный
• Тип передачи данных: проводной
• Тип питания: сетевой адаптер
• Система подключения: 5-проводная
• Количество проводов: 5+2
• Питание электрозащелки: от внешнего щита
• Автоматическое управление воротами: да
• Возможность расширения камерой видеонаблюдения: нет

➡️ ОПИСАНИЕ КОНСТРУКЦИИ И ФУНКЦИОНИРОВАНИЯ МОНИТОРА:

1 – МИКРОФОН

2 – ОТКЛЮЧЕНИЕ СИГНАЛА

3 – СИГНАЛИЗАЦИЯ ВЫЗОВА

4 – СИГНАЛИЗАЦИЯ ПИТАНИЯ

5 – ЭКРАН

6 – УПРАВЛЕНИЕ ВОРОТА

7 – ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР

8 – ОТКРЫТИЕ ЭЛЕКТРИЧЕСКОГО ЗАМКА

9 - РАЗГОВОР

10 - ИНТЕРКОМ

11 - МЕНЮ

12 - НАЗАД

13 - ЗАЖИМ ДЛЯ ПОДКЛЮЧЕНИЯ ВОРОТ

14 - ЗАЖИМ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО МОНИТОРА

15 - ЗАЖИМ ДЛЯ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНОГО МОНИТОРА

16 – ЗАЖИМ ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ

➡️ ОПИСАНИЕ КОНСТРУКЦИИ И ФУНКЦИОНИРОВАНИЯ ВНЕШНЕЙ ПАНЕЛИ:

1 – КАМЕРА

2 – ПОДСВЕТКА КАМЕРЫ (ИК-диоды)

3 – МИКРОФОН

4 – ЦИФРОВАЯ КЛАВИАТУРА

5 – СЕНСОРНАЯ КНОПКА ВЫЗОВА

6 – МЕСТО ДЛЯ ИМЕНИ

7 – ДИНАМИК

8 – ПОДКЛЮЧЕНИЕ РАЗЪЕМЫ

9 – РЕГУЛИРОВКА УРОВНЯ ГРОМКОСТИ

➡️ СХЕМА ПОДКЛЮЧЕНИЯ:

1 - МОНИТОР

2 - ВНЕШНЯЯ ПАНЕЛЬ

3 - ЭЛЕКТРИЧЕСКИЙ ЗАМОК (12 В постоянного тока, макс. 500 мА) - дополнительный аксессуар / 4 - ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА (12 В постоянного тока, макс. 250 мА) - дополнительный аксессуар

5 - УПРАВЛЕНИЕ ВОРОТАМИ

6 – ПОДКЛЮЧЕНИЕ ПИТАНИЯ

7 – ДОПОЛНИТЕЛЬНЫЙ МОНИТОР

➡️ В КОМПЛЕКТ ВХОДИТ:

• Внешняя панель с камерой и защитным козырьком - 1 шт.
• ЖК-видеомонитор - 1 шт.
• Кронштейн для крепления монитора - 1 шт.
• Винты и шпильки для крепления
• Кабель 5 метров - 2 шт.
• Заглушки для подключения мониторы
• Блок питания 15В пост. тока/1200мА – 2 шт.

➡️ ВОЗМОЖНОСТИ РАСШИРЕНИЯ КОМПЛЕКТА ДОПОЛНИТЕЛЬНЫМИ ЭЛЕМЕНТАМИ:

• Монитор: OR-VID-VP-1069MV/B - черный, OR-VID-VP-1069MV/W - белый
• Блок питания на DIN-рейку: OR-VID-VP-1069ZD
• ЭЛЕКТРИЧЕСКИЙ ЗАМОК
• ПЛАТА КАССЕТНОЙ/ЭЛЕКТРИЧЕСКОЙ ЗАЩЕЛКИ

➡️ ЧАСТО ВОПРОСЫ И ОТВЕТЫ:

1. Какой кабель следует использовать для подключения монитора к внешней панели?

При проектировании электромонтажа учитывайте соответствующее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,5 мм²
• до 30 м до 100 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,8 мм²

2. Какой кабель следует использовать для подключения внешней панели к электрозащелке?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2 х 1 мм²

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий уровень водонепроницаемости IP44, поэтому оно может подвергаться воздействию погодных условий.

4. Требует ли электрозащелка дополнительного питания?

Нет, электрозащёлка с постоянным напряжением 12В постоянного тока и потребляемым током не выше 500мА не требует дополнительного питания.

Рекомендуем наши электрозащёлки:

• OR-EZ-4033 Электрозащёлка слаботочная симметричная, без памяти, без замка
• OR-EZ-4031 Электрозащелка слаботочная симметричная, с замком
• OR-EZ-4030 Электрозащелка слаботочная симметричная, с памятью
• OR-EZ-4032 Электрозащелка слаботочная симметричная, с памятью и замком замок

5. Могу ли я подключить к этому видеодомофону кнопку выхода/входа?

Да, кнопка выхода подключается к внешней панели видеодомофона и может использоваться для открытия ворот/двери, например. изнутри объекта.

Мы рекомендуем наши кнопки выхода:

• OR-ZS-813 Накладной монтаж, алюминиевый корпус
• OR-ZS-814 Накладной монтаж, алюминиевый корпус, кнопка с подсветкой
• OR-ZS-819 Пластиковый корпус для поверхностного монтажа.
• OR-ZS-812 Алюминиевый корпус для скрытого монтажа, кнопка с подсветкой.
