WIFI ВИДЕОДОМОН «БЕРНШТЕЙН» VDS-70RU

⭐ Мобильное приложение с меню на польском языке - Tuya,

⭐ монитор с WiFi с ЖК-экраном 7 дюймов,

⭐ открытие 2-х входов (ворота, ворота),

⭐ цельнометаллический корпус внешней кассеты,

⭐ кодировщик с подсветкой + считыватель брелоков (в комплекте 5 брелоков),

⭐ разрешение камеры Full HD 1080p,

⭐ широкий угол обзора камеры по горизонтали/вертикали 120°/60°.

МОНИТОР «БЕРНШТЕЙН» ВДМ-70РУ

⭐ Управление со смартфона

Бесплатное приложение Tuya, доступное для iOS и Android, позволяет:

• приём входящих звонков,
• просмотр изображения окружения внешней камеры,
• отпускание затвора и открытие ворот (как после приема звонка, так и в предварительном просмотре) режим),
• ручное сохранение фотографий или запись видео во время предварительного просмотра,
• просмотр истории вызовов

⭐ Настройка параметров

Монитор оснащен ручками регулировки, позволяющими регулировать громкость разговора, яркость и насыщенность изображения.

⭐ Выбор мелодии звонка

С помощью кнопки, расположенной над ручками, пользователь может выбрать 1 из 16 доступных мелодий звонка, а перемещением переключателя – изменить ее громкость.

⭐ Память изображений

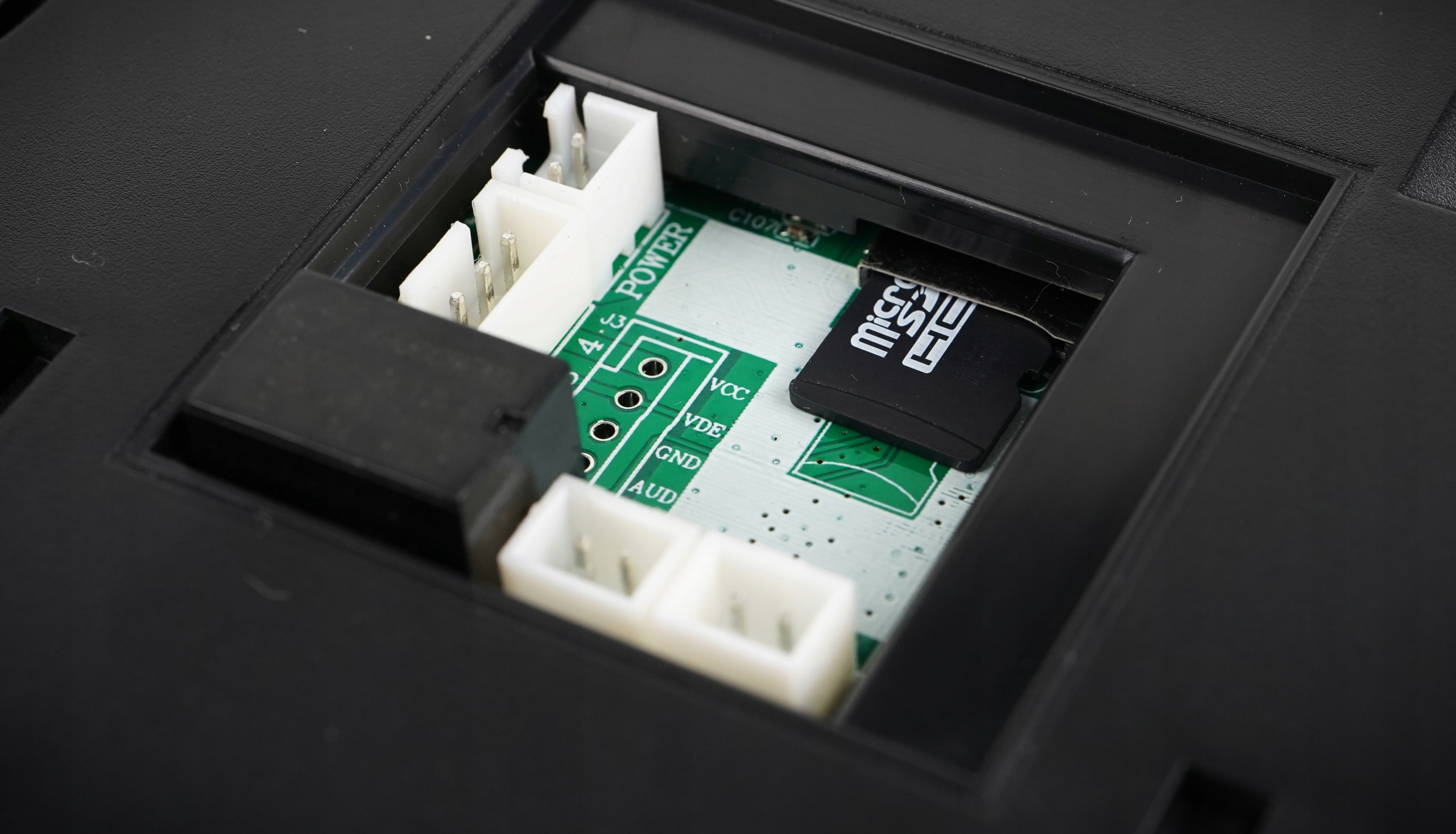

Монитор имеет слот для SD-карты, позволяющий установить карту памяти объемом 128 ГБ, на которую записываются изображения посетителей (сохраняются автоматически после нажатия кнопки вызова) или изображение, записанное после обнаружения движения.

⭐ Кнопки с подсветкой

⭐ Технические характеристики

• Напряжение питания: 12 В постоянного тока
• Параметры видеосигнала: 1Вp-p 75 Ом CCIR
• Минимальное количество соединительных кабелей: 4
• Количество поддерживаемых выходов: 2 - 1x: 12 В постоянного тока, 350 мА, 1x: Н.О. 1 А/макс. 24 В постоянного тока.
• Время активации защелки/ворота: 1–9 с./ 1 с.
• Потребляемая мощность — режим ожидания/ режим работы: 2 Вт/9 Вт
• Диагональ экрана: 7 дюймов
• Тип экрана: TFT-LCD< /li>
• Разрешение экрана: 1024 x 600 пикселей
• Количество мелодий: 16
• Встроенных -в модуле Wi-Fi: Да
• Интерфейс беспроводной связи: IEEE 802.11 b/g/n
• Рабочая частота: 2,4 ГГц
• Макс. мощность излучения: <5мВт
• Коэффициент защиты: IP20
• Слот для карты (SD/micro SD): Да (128 ГБ, класс 10)
• Рабочий диапазон температур: 0°C ~ +40°C
• Размеры (В x Ш x Г): 136 x 182 x 19 мм
• Вес нетто: 310 г

⭐ Водонепроницаемая кассета с козырьком

Внешняя кассета изготовлена ​​из алюминиевого сплава и пластика, устойчивого к атмосферным осадкам, дополнительно защищена козырьком.

⭐ Широкий угол обзора и качество Full HD

Устройство оснащено камерой, записывающей изображения в разрешении Full HD 1080p. с линзой с полем зрения 120º.

⭐ Ночная подсветка с сумеречным датчиком

Кроме того, кассета имеет ночную подсветку в виде 5 белых светодиодов и сумеречного датчика который автоматически активирует диоды при недостаточном освещении.

⭐ Считыватель брелоков

Благодаря бесконтактному считывателю ворота можно открыть с помощью брелока. В комплект входят 5 пользовательских брелоков, работающих в стандарте Mifare 13,56 МГц.

⭐ Кодовый замок с подсветкой

Большие кнопки с подсветкой и большое расстояние между ними позволяют удобно пользоваться кодовым замком. Благодаря такому решению нет проблем с одновременным нажатием нескольких клавиш.

⭐ Строительство пропускного пункта

⭐ Технические характеристики

• Напряжение питания: 12 В постоянного тока
• Параметры видеосигнала: 1Вp-p 75 Ом CCIR
• Количество соединительных кабелей: 4
• Количество обслуживаемых помещений: 1
• Выходное напряжение электромагнитного замка: 12 В постоянного тока + необходимость подключения блока питания к кассете
• Потребляемая мощность внешней кассеты (режим ожидания/работа): 0,5 Вт / 6 Вт
• Разрешение изображения: 2,0 Мп (Full HD 1080 р.)
• Угол обзора камеры горизонтально/вертикально: 120°/60°
• Тип сенсора камеры: 1/4" цветной CMOS
• Время активации блокировки: 3 ~ 5 с
• Материал корпуса: Алюминиевый сплав, пластик
• Способ крепления внешней кассеты: Поверхностный- установлен< /li>
• Ночное освещение: 5 светодиодов (белый свет) с частью сумеречный
• Проксимити-считыватель: Mifare, 13,56 МГц
• Шифрование: Да, сенсорный (клавиши с подсветкой)< /li>
• Класс защиты: IP65
• Температурный диапазон работы кассеты: -15°C ~ +45°C
• Размеры внешней кассеты (В x Ш x Г): 172 x 69 x 41 мм
• Вес нетто кассеты: 340 г

⭐ Инструкция по подключению и настройке видео

-> Подключение комплекта

Перейти по ссылке: https://www .youtube.com/watch?v=ZvyjWALy9A0

-> Сопряжение монитора с приложением

Перейдите по адресу: https. ://www.youtube .com/watch?v=ZdUDSXB13hI

⭐ Схема электропроводки

Описание вилки

⭐ Комплектация

• 1x монитор VDS-70RU
• 1x внешняя кассета VDA-70RU с крышей
• 2x блок питания
• 1 комплект монтажных аксессуаров для монитора
• 1 комплект монтажных аксессуаров для внешней кассеты
• 5 брелоков для ключей
• руководство пользователя на польском языке

⭐ Часто задаваемые вопросы

⭐ Мобильное приложение работает только в локальной сети или из любой точки мира?

Монитор видеодомофона имеет встроенный WiFi-модуль, который подключается к роутер в локальной сети. Однако мобильное приложение работает из любой точки мира при условии наличия у телефона доступа в Интернет.

⭐ Какой кабель мне нужно использовать для подключения монитора к внешней панели?

При проектировании электромонтажа учитывайте соответствующее сечение кабелей:

• до 30м – рекомендуемый кабель XzTKMXpw 4х2 х0,5мм2< /li>
• до 50м - рекомендуемый кабель XzTKMXpw 4x2 x0,8mm2

⭐ Какой кабель следует использовать для соединения внешней панели с засовом (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2x1мм2

⭐ Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому оно может подвергаться воздействию к атмосферным факторам.

⭐ Можно ли купить дополнительные планшеты/брелки и карточки?

В устройство можно добавить дополнительные брелоки и карточки. Активировать дополнительные брелоки и карты очень просто. Для этого используем брелоки программирования: ADD (добавление), DELETE (удаление).

⭐ Можно ли использовать блок питания на DIN-рейке?

Да, рекомендуется блок питания должен иметь напряжение постоянного тока 12В и силу тока не менее 2,5А.

⭐ Требует ли электрозащелка дополнительного источника питания?

Нет, потому что мы дополнительно запитываем внешнюю кассету (затвор питается от внешней кассеты).

⭐ Какой должен быть электроудар используется для данного комплекта видеодомофона?

Комплект корректно работает со слаботочной электрозащёлкой, симметричный, универсальный, без памяти. Например, РЭ-31Г2, РЭ-32Г2.
