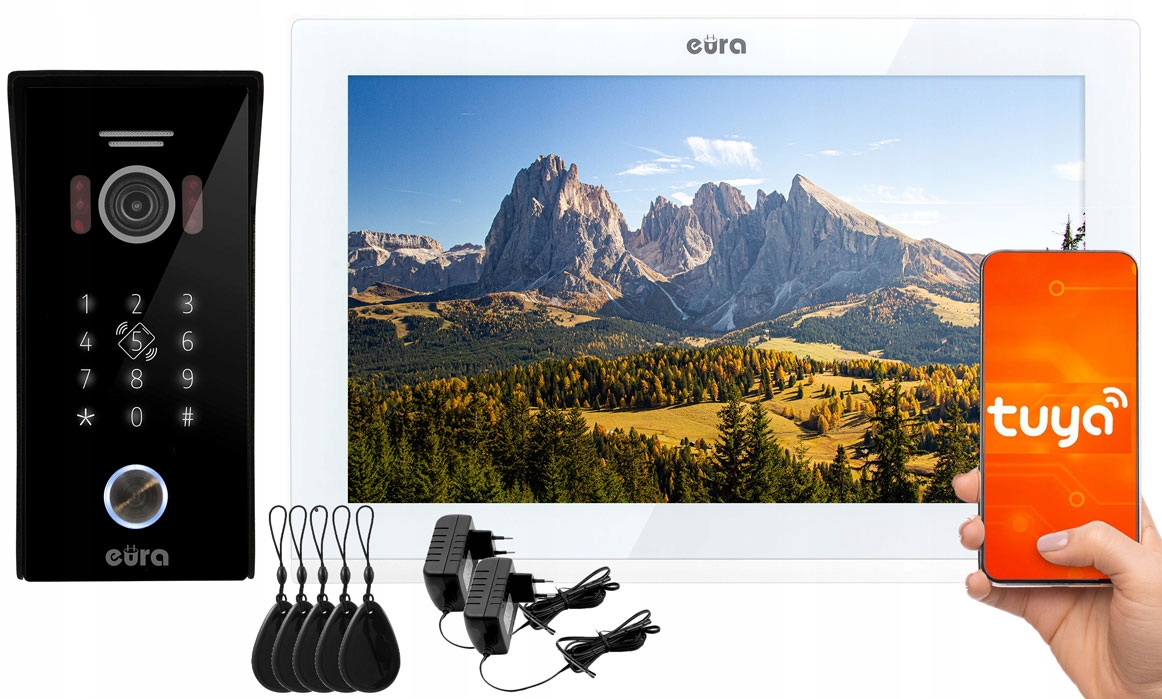

WiFi ВИДЕОДОМОН «ЕВРА» VDP-99C5

► 10-дюймовый сенсорный ЖК-монитор

► WiFi + бесплатное приложение Tuya

► память изображений (поддержка SD-карт до 128 ГБ)

► шлагбаум с кодовым замком и брелоком Mifare

► открытие калиток и ворот с позиции ворот с независимым доступом коды

► разрешение камеры - Full HD 1080p.

► угол обзора камеры 140°

► возможность расширения на 5 мониторов, 2 шлюза и 2 камеры

.

ЛИДЕР ПОТРЕБИТЕЛЬСКОГО КАЧЕСТВА 2023

В 2023 году видеодомофоны «Евра» награждены золотой эмблемой Лидера потребительского качества в номинации «Видеодомофоны и домофоны»

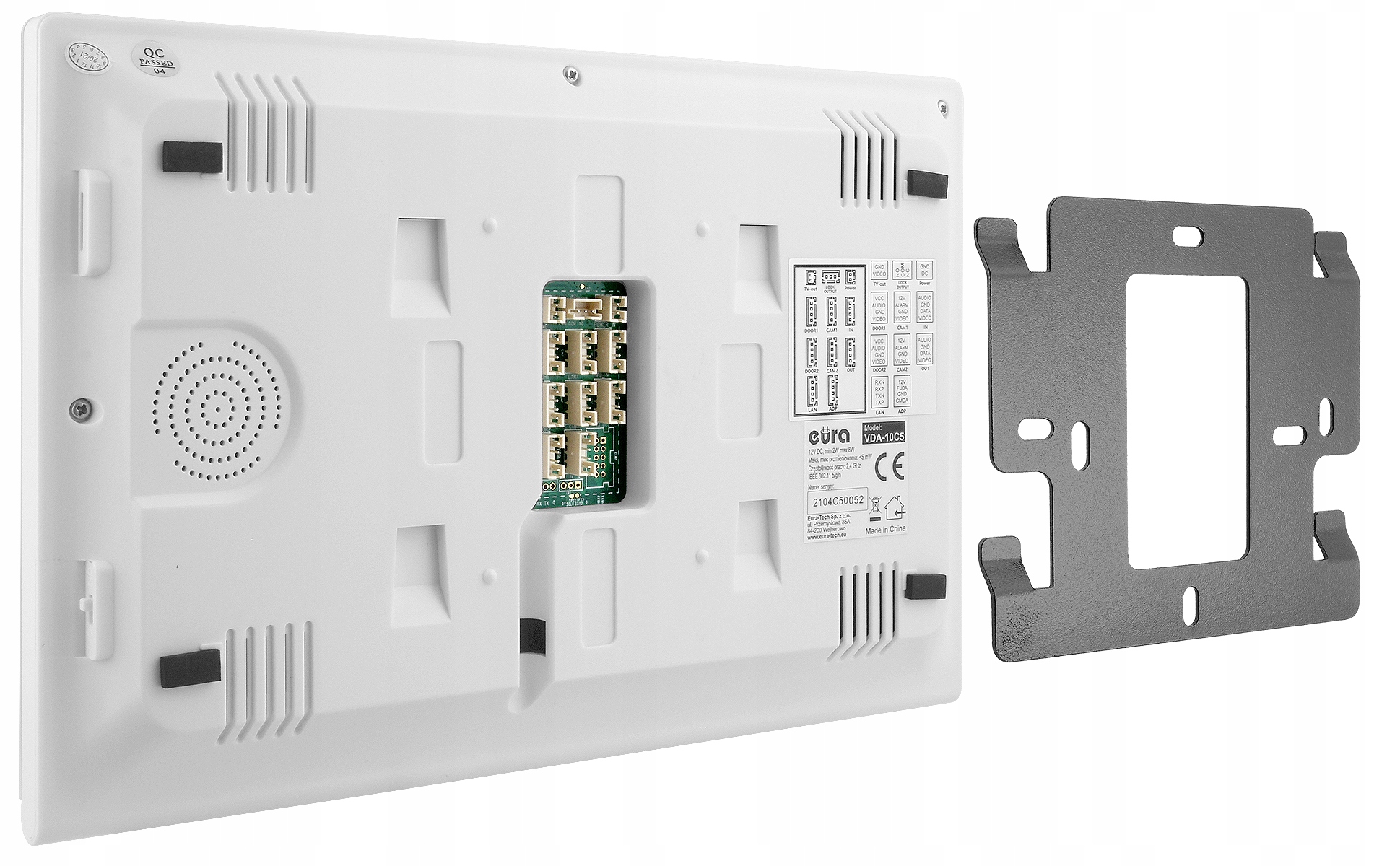

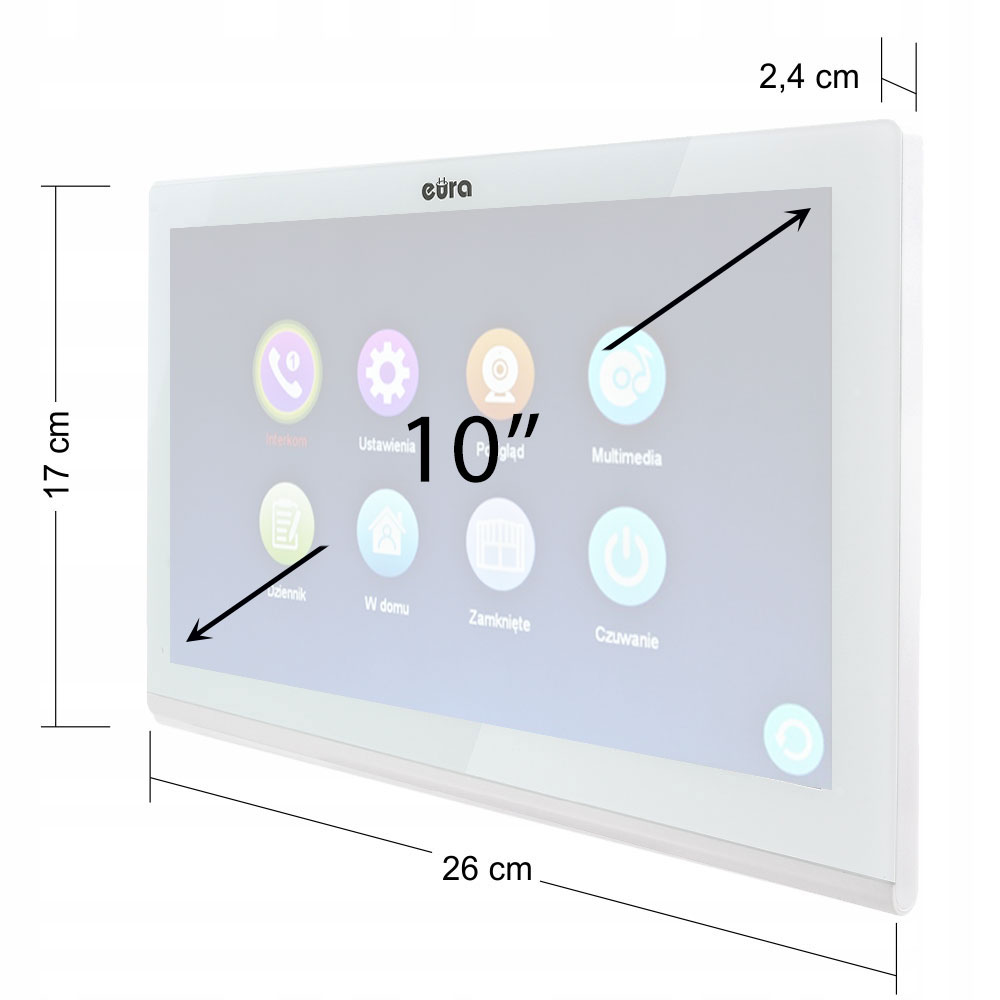

МОНИТОР «ЕВРА» ВДА-10С5

⭐ 10-дюймовый сенсорный ЖК-дисплей

Монитор оснащен 10-дюймовым сенсорным ЖК-дисплеем, работающим в разрешении AHD, обеспечивающим идеальное качество изображения.

⭐ Память изображений и обнаружение движения

Монитор имеет слот для SD-карты, позволяющий установить карту памяти объемом 128 ГБ, на которую записываются изображения посетителей (сохраняются автоматически после нажатия кнопки вызова) или изображение, записанное после обнаружения движения. Обнаружение движения может работать по заданному расписанию.

⭐ Возможность расширения

Видеомофон можно расширить до 6 мониторов, 2 шлюзов и 2 камер видеонаблюдения

⭐ Управление со смартфона

Бесплатное приложение Tuya, доступное для платформ iOS и Android, позволяет:

• принимать входящие звонки,
• просматривать изображение окружения внешней камеры,
• отпускать задвижку и открывать ворота (как после ответа на звонок, так и в предварительный просмотр),
• ручное сохранение фотографий или запись видео из разговора с предварительным просмотром,
• просмотр истории звонков.

⭐Функция цифровой рамки/часов

В режиме ожидания монитор может непрерывно отображать поочередно несколько фотографий (цифровая рамка) или дату и время.

⭐Интерком

Функция интеркома позволяет соединяться с другими мониторами, подключенными к одной системе.

⭐Выбор различных мелодий для ворот и ворот

Монитор имеет 10 встроенных мелодий и позволяет установить два разных звука для калитки и ворот и отрегулировать их громкость.

⭐ Технические характеристики

• Напряжение питания: 12-15В постоянного тока
• Параметры видеосигнала: CVBS, CVI, TVI, AHD
• Минимальное количество соединительных кабелей: 4
• Количество поддерживаемых выходов: 2
• Типы выходов: НЕТ. контакт Макс. 24 В постоянного тока/ 1 А
• Время активации замка/ворот: 2 секунды.
• Потребляемая мощность — режим ожидания/работа: 2 Вт / 8 Вт
• Размер экрана монитора: 7”
• Тип экрана: Цветной TFT-ЖК-дисплей
• Разрешение экрана: 1024 × 600 пикселей
• Количество мелодий: 12
• Громкая связь: Да
• Интерком: Да
• Встроенный модуль Wi-Fi: Да
• Интерфейс беспроводной связи: IEEE 802.11 b/g/n
• Рабочая частота: 2,4 ГГц
• Диапазон рабочих температур: 0°C ~ +40°C
• Размеры (В x Ш x Г): 125 x 190 x 20 мм

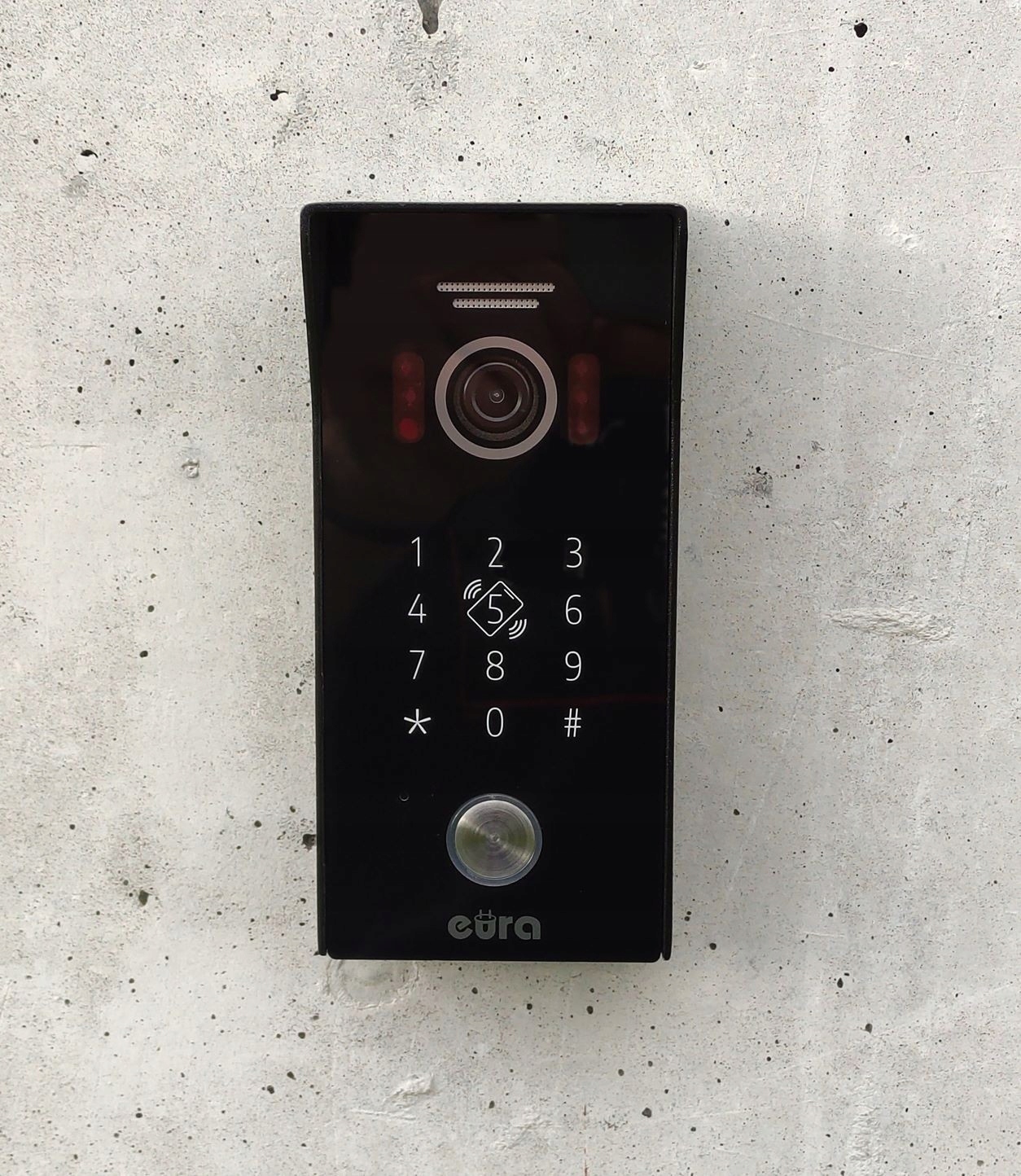

ВОРОТНАЯ СТАНЦИЯ «ЕВРА» ВДА-51С5/Н

⭐ Высокое качество изображения — Full HD

Кассета оснащена встроенной широкоугольной камерой 60°/140°, работающей в разрешении Full HD 1080p. обеспечение высокого качества изображения.

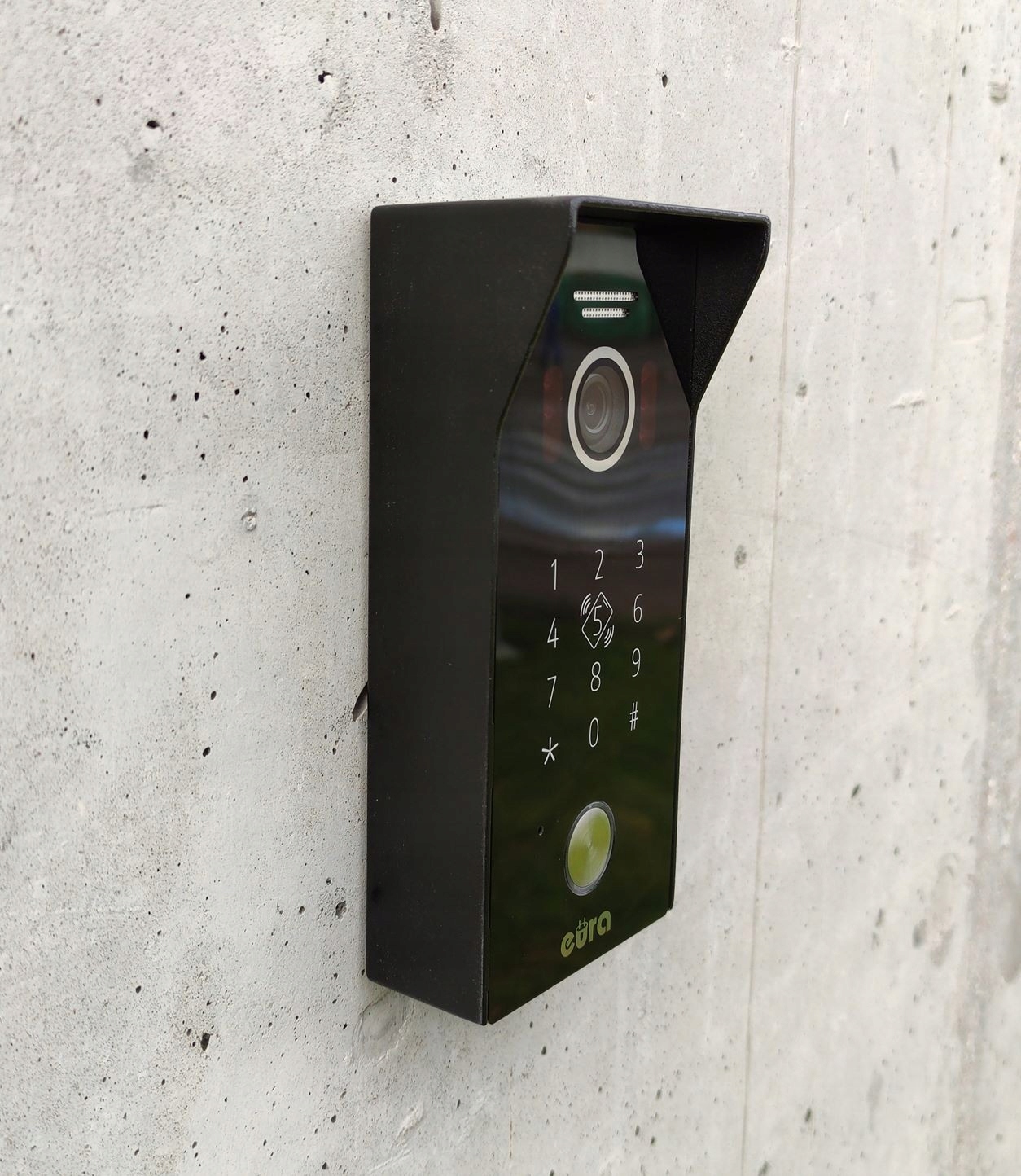

⭐ Водонепроницаемая кассета с навесом

Внешняя кассета изготовлена ​​из алюминиевого сплава и пластика, устойчивого к атмосферным осадкам, дополнительно защищена навесом.

⭐ Широкий угол обзора и качество Full HD

В устройстве имеется камера, записывающая изображение в разрешении Full HD 1080p. с линзой с полем зрения 140º.

⭐ Ночная подсветка с сумеречным датчиком

Кроме того, кассета имеет ночную подсветку в виде 6 инфракрасных светодиодов и сумеречный датчик, автоматически активирующий диоды при недостаточном освещении.

⭐ Считыватель брелоков

Благодаря бесконтактному считывателю ворота можно открыть с помощью брелока. В комплект входят 2 пользовательских брелока, работающих в стандарте Mifare 13,56 МГц.

⭐ Кодовый замок с подсветкой

Большие кнопки с подсветкой и большое расстояние между ними позволяют удобно пользоваться кодовым замком. Благодаря такому решению не возникает проблем с одновременным нажатием нескольких клавиш.

⭐ Независимые коды входа для калитки и ворот

Возможно открывать калитку и ворота независимыми кодами кодового замка. Дверная станция позволяет установить 200 кодов.

⭐ Оптическая индикация работы

Дверная станция имеет оптическую сигнализацию вокруг кнопки вызова с указанием статуса:

• зеленая подсветка – открытие ворот или ворот,
• красная подсветка – ведение разговора,
• белая подсветка – режим ожидания.

⭐ Технические характеристики

• Напряжение питания: 12-15В постоянного тока
• Потребляемая мощность внешней кассеты (режим ожидания/работа): 1,2Вт/5Вт
• Рабочая частота считывателя: 13,56 кГц
• Макс. Мощность излучения бесконтактного считывателя: <10 мВт
• Разрешение изображения: 1080P
• Угол обзора камеры по вертикали/горизонтали: 60°/140°
• Тип датчика камеры: Цветной CMOS 1/3"
• Типы выходов:
• Выход 1: Н.З. реле и ДА. 1 А/24 В постоянного тока
• Выход 2: реле Н.З. и ДА. 1A/ 24VDC
• Материал корпуса: Алюминиевый сплав
• Способ монтажа внешней кассеты: Накладной
• Ночное освещение: ИК-светодиоды
• Защитный кожух: Да
• Коэффициент защиты: IP65
• Диапазон рабочих температур кассеты: -20°C ~ +50°C

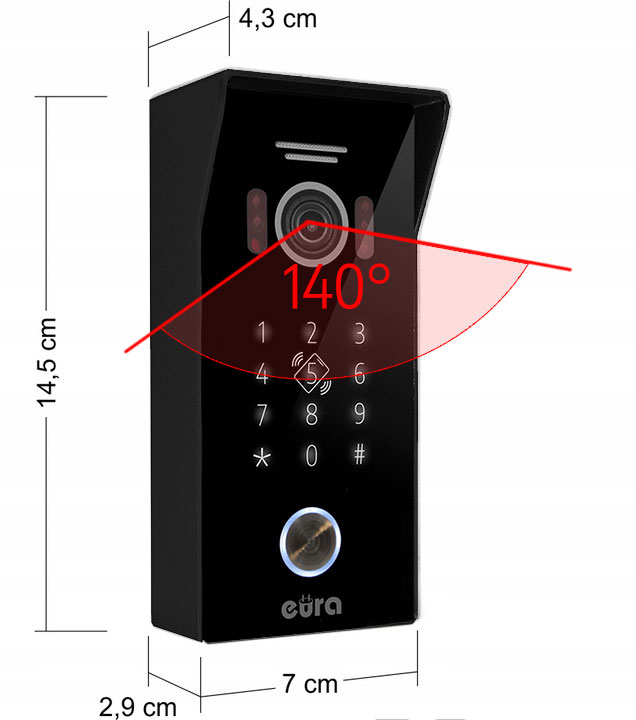

• Внешние размеры кассеты: (В x Ш x Г) 145 x 70 x 42 мм

⭐Содержимое комплекта

• Белый монитор VDA-08C5
• Дверная станция VDA-51C5
• 1 блок питания постоянного тока 12 В
• 1 блок питания постоянного тока 15 В
• 2 бесконтактных брелока (Mifare 13,56 МГц)
• установочный комплект
• Инструкция на польском языке

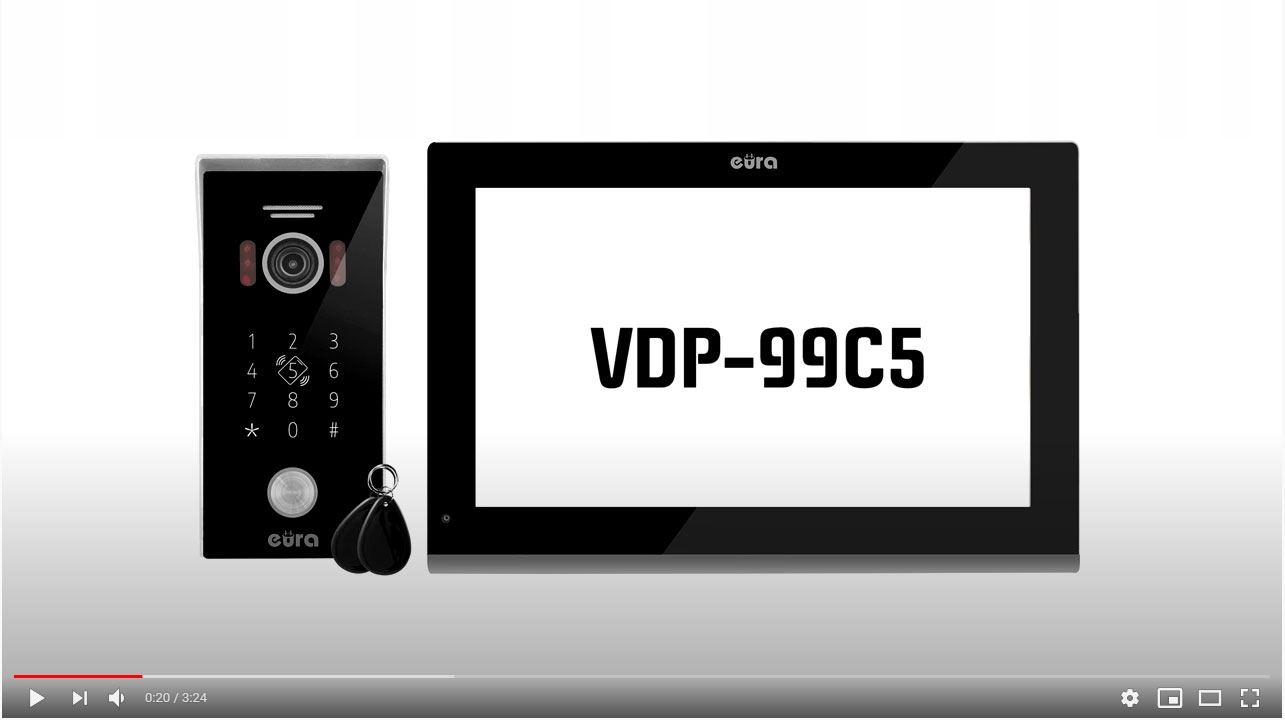

⭐ Видеоинструкция по установке и настройке

ВИДЕО-ИНСТРУКЦИЯ - https://youtu.be/hTe48l4dky8

Содержание:

• 00:01 - презентация продукта
• 00:31 - подключение кабелей связи
• 00:40 - подключение блока питания к DIN-рейке
• 1:04 - подключение болта и кнопки ВЫХОД
• 1:16 - вызов
• 1:42 - освобождение засова с помощью кнопки ВЫХОД
• 1:50 - освобождение засова с помощью кода доступа к объекту недвижимости
• 2:01 - освобождение засова с помощью бесконтактного тега
• 2:08 - программирование кода доступа к объекту
• 2:38 - проверка кода доступа к объекту недвижимости
• 2:46 - программирование близости tag
• 3:15 – проверка добавленного тега

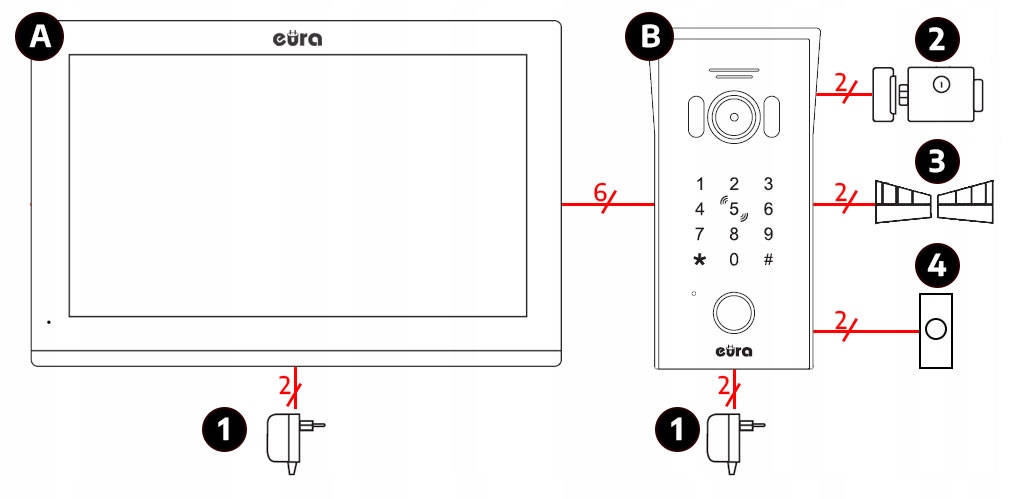

⭐ Схема электропроводки

ОБОЗНАЧЕНИЯ:

• А - монитор
• Б - шлюзовая станция
• 1 - блоки питания - альтернативно вместо 2-х блоков питания подключить один блок питания к DIN-рейке
• 2 - электрозащелка (электромагнитный болт)
• 3 - привод ворот
• 4 - кнопка выхода (кнопка «ВЫХОД»)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Мобильное приложение работает только в локальной сети или из любой точки мира?

Монитор видеодомофона имеет встроенный WiFi-модуль, который подключается к роутеру в локальной сети. Однако мобильное приложение работает из любой точки мира при условии наличия на телефоне доступа к сети Интернет.

2. Какой кабель следует использовать для подключения монитора к внешней панели?

При проектировании электромонтажа следует учитывать соответствующее сечение кабелей:

• до 30 м – рекомендуемый кабель XzTKMXpw 4x2 x0,5 мм2
• до 50 м – рекомендуемый кабель XzTKMXpw 4x2 x 0,8 мм2

3. Какой кабель следует использовать для соединения внешней панели с ригелем (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

4. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий уровень водонепроницаемости IP65, поэтому оно может подвергаться воздействию погодных условий.

5. Могу ли я использовать блок питания с DIN-рейки?

Да, рекомендуемый блок питания должен иметь напряжение постоянного тока 12 В и силу тока не менее 2,5 А. Стоит приобрести блок питания с регулировкой напряжения, чтобы можно было увеличить параметры в случае больших расстояний между монитором и вызывной панелью.

6. Могу ли я купить дополнительные брелоки и карточки?

К устройству можно добавить дополнительные брелоки и карточки. Считыватель устройства работает в стандарте Mifare 13,56 МГц.

7. Требует ли электрозащелка дополнительного источника питания?

Нет, все это обеспечивает блок питания, входящий в комплект.

8. Возможно ли расширение комплекта?

Да, комплект можно расширить 5 мониторами, 2 дверными станциями и 2 камерами.
