НОВИНКА

ВИДЕОДОМОН С ФУНКЦИЕЙ УПРАВЛЕНИЯ КАЛИТКОЙ И ВОРОТАМИ

Символ: VIRONE VDP-40

ХАРАКТЕРИСТИКИ

VIRONE VDP-40 — современный и оригинальный красочный односемейный видеодомофон для самостоятельной сборки.

МОНИТОР :

• сверхплоский, без помощи рук, без помощи рук
• цветной TFT-LCD дисплей с диагональю экрана 7 дюймов
• высокое разрешение изображения
• плавная настройка параметров монитора (регулировка громкости звонка и разговора, а также яркости и цветового контраста)
• Кнопка «ПАНИКА» – сдерживание
• предварительный просмотр происходящего в поле зрения камеры без звонка с внешней панели
• возможность расширения дополнительным монитором
• Питание постоянным током от блока питания к розетке
• размеры: 220 x 160 x 19,5 мм (ширина/высота/глубина.)

ВНЕШНЯЯ ПАНЕЛЬ С КАМЕРОЙ:

ОПИСАНИЕ КОНСТРУКЦИИ И ФУНКЦИОНИРОВАНИЯ:

• ВНЕШНЯЯ ПАНЕЛЬ:

1 - КАМЕРА

2 - МИКРОФОН

3 - ДИНАМИК

4 - СВЕТОДИОДНАЯ ПОДСВЕТКА

5 - КНОПКА ВЫЗОВА

6 - РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКОГО ЗАМКА

7 - РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ МОНИТОРА

8 - КАРТРИДЕР

9 - ПЕРЕМЫЧКИ: УСТАНОВКА (CN7) И БЛОКИРОВКА ВРЕМЕНИ ОТКРЫТИЯ (CN8)

• МОНИТОР:

1 – ЖК-ЭКРАН

2 – МИКРОФОН

3 – ОБЩАТЬ

4 – ПРОСМОТР (МОНИТОРИНГ)

5 - ОТКРЫТИЕ ДВЕРИ

6 - ТРЕВОГИНАЯ КНОПКА

7 - ДИНАМИК

8 - ИНДИКАТОР ПИТАНИЯ

9 - УПРАВЛЕНИЕ ЗАТВОРАМИ

10 - РЕГУЛИРОВКА ЯРКОСТИ

12 - НАСТРОЙКА ЦВЕТА

13 - НАСТРОЙКА ГРОМКОСТИ ВЫЗОВА

СХЕМА ПОДКЛЮЧЕНИЯ:

1 - МОНИТОР

2 - ВНЕШНЯЯ ПАНЕЛЬ

3 - ПЛАГИН ПИТАНИЕ

4 - ЭЛЕКТРИЧЕСКИЙ ЗАМОК

5 - УПРАВЛЕНИЕ ПРИВОДОМ ВОРОТ

12В – красный – питание внешней панели

G – черный – земля

AU – синий – аудио сигнал

ТВ – желтый – видеосигнал

15В – зеленый – питание считывателя

Комплект видеодомофона VIRONE VDP-40 состоит из:

• внешней панели с цветной камерой – 1 шт.
• ЖК-видеомонитора – 1 шт. шт.

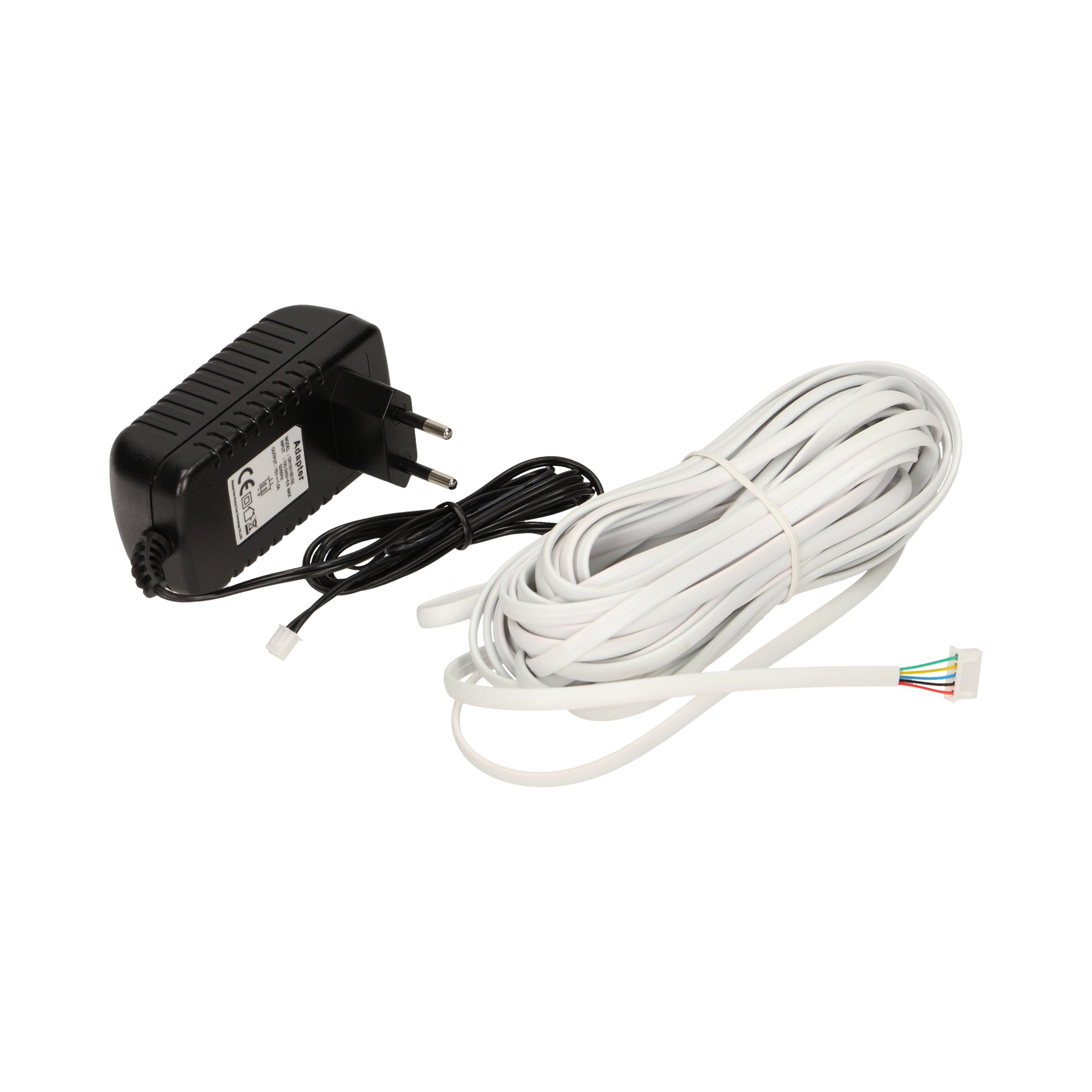

• внешний блок питания 15В/1200мА - 1 шт.
• карты проксимити - 2 шт.
• таблетки проксимити - 3 шт.
• ОРИГИНАЛЬНАЯ УПАКОВКА КОМПЛЕКТ ВИДЕОДОМОНА ВДП-40 - 1 ШТ.

ВОЗМОЖНОСТИ РАСШИРЕНИЯ КОМПЛЕКТА ДОПОЛНИТЕЛЬНЫМИ ЭЛЕМЕНТАМИ:

• Дополнительный монитор, обозначение: VIRONE VDP-40MV
• Питание на DIN-рейке: OR-VID-VP-1069ZD
• Брелоки и карточки - OR-ZS-890 (брелки), OR-ZS- 892 (карточки)
• ЭЛЕКТРИЧЕСКИЙ ЗАМОК
• ЭЛЕКТРОЗАМОК КАССЕТНЫЙ

ЧАСТО ВОПРОСЫ И ОТВЕТЫ:

<б>1. Какой кабель следует использовать для подключения монитора к внешней панели?

При проектировании электромонтажа учитывайте подходящее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,5 мм2
• до 100 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,8 мм2

2. Каким кабелем следует соединить внешнюю панель с электрозащелкой?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент сопротивления IP44, поэтому оно может подвергаться воздействию погодных условий.< /p

4. Могу ли я купить дополнительные брелоки 125 кГц?

Я могу добавить к устройству дополнительные брелоки 125 кГц. Активировать последующие брелоки очень просто, это можно сделать самостоятельно, каждый дополнительный брелок добавляется примерно за 30 секунд.

Рекомендуем бесконтактные брелоки: OR-ZS-890

5. Требует ли электрозащелка дополнительного питания?

Нет, электрозащелка с постоянным напряжением и током потребления не более 300мА не требует дополнительного питания.

Рекомендуем наши электрозащелки:

• OR-EZ-4033 Слаботочная симметричная электрозащелка, без памяти, без замка
• OR-EZ-4031 Симметричная слаботочная электрозащелка, с замком.
• OR-EZ-4030 Симметричная слаботочная электрозащелка, с замком. памяти
• OR-EZ-4032 Симметричная слаботочная электрозащелка, с памятью и замком

6. Можно ли подключить к данному видеодомофону кнопку выхода/входа?

Да, кнопка выхода/входа подключена к электрозащелке и ее питание берется от блока питания выносного пульта .

Мы рекомендуем наши кнопки выхода:

• OR-ZS-813 Накладной монтаж, алюминиевый корпус
• OR -ZS-814 Накладной монтаж, алюминиевый корпус, кнопка с подсветкой
• OR-ZS-819 Накладной монтаж, пластиковый корпус
• OR-ZS-812 Заподлицо, алюминиевый корпус, кнопка с подсветкой
