ВИДЕОДОМофон С ФУНКЦИЕЙ УПРАВЛЕНИЯ КАЛИТКОЙ И ВОРОТАМИ

МОДЕЛЬ: VIRONE VDP-51

• Комплект видеодомофона с красочным ультра- плоский 7-дюймовый ЖК-монитор громкой связи, сенсорная панель монитора с подсветкой кнопок, плавная регулировка параметров монитора (громкость звонка и разговора, яркость и цвет изображения), 16 мелодий вызова на выбор.

• Внешняя панель с CMOS-камерой, накладной монтаж, защитный козырек в комплекте, место для имени, яркое светодиодное освещение для ночного видения.

• Интерком функционируют после использования дополнительного монитора, дополнительного управления воротами, подачи постоянного тока от блока питания к розетке постоянного тока 12 В.

• Электрическая защелка и ток постоянного тока потребление не более 500мА не требует дополнительного питания.

МОНИТОР:

• сверхплоский, без помощи рук, без помощи рук
• цветной TFT-ЖК-дисплей с экраном диагональ 7 дюймов
• b>
• высокое разрешение изображения
• сенсорная панель кнопки монитора
• плавная регулировка параметров монитора(регулировка мелодии звонка и громкости разговора, а также яркости и цветового контраста)
• большие выбор мелодий(16 мелодий на выбор)
• управление электрозащелкой и воротами прямо с панели монитора
• просмотр происходящего в поле зрения камеры без вызова с внешней панели
• функция домофона(после расширения комплекта дополнительным монитором)
• Питание постоянного тока от блока питания до розетки: 12В постоянного тока 1500мА
• Размеры: 214/151/18 мм (ширина / высота / глубина)

ВНИМАНИЕ! Комплект можно расширить за счет 1 дополнительного монитора.

ВНЕШНЯЯ ПАНЕЛЬ С КАМЕРОЙ:

• Цветная CMOS-камера
• высококачественный алюминиевый корпус
• накладной монтаж (в комплект входит защитная крыша)
• место для имени
• возможность наблюдения в ночное время (освещение яркими светодиодами)
• Углы обзора камеры по вертикали/горизонтали: 36 градусов. / 49 градусов
• Размеры: 63 / 152 / 45 мм (ширина/высота/глубина)

ОБЩАЯ ИНФОРМАЦИЯ О КОМПЛЕКТЕ:

• Тип: односемейный
• Тип передачи данных: проводной< /li>
• Тип источника питания: Адаптер переменного тока
• Система подключения: 4-проводная
• Количество количество проводов: 4+2
• Питание электрозащелки: питание от видеодомофона
• Автоматическое управление воротами: да
• Возможность расширения дополнительной внешней панелью: нет
• Возможность расширения дополнительным монитором: да
• Возможность расширения камерой видеонаблюдения: нет

ОПИСАНИЕ КОНСТРУКЦИИ И ФУНКЦИОНИРОВАНИЯ:

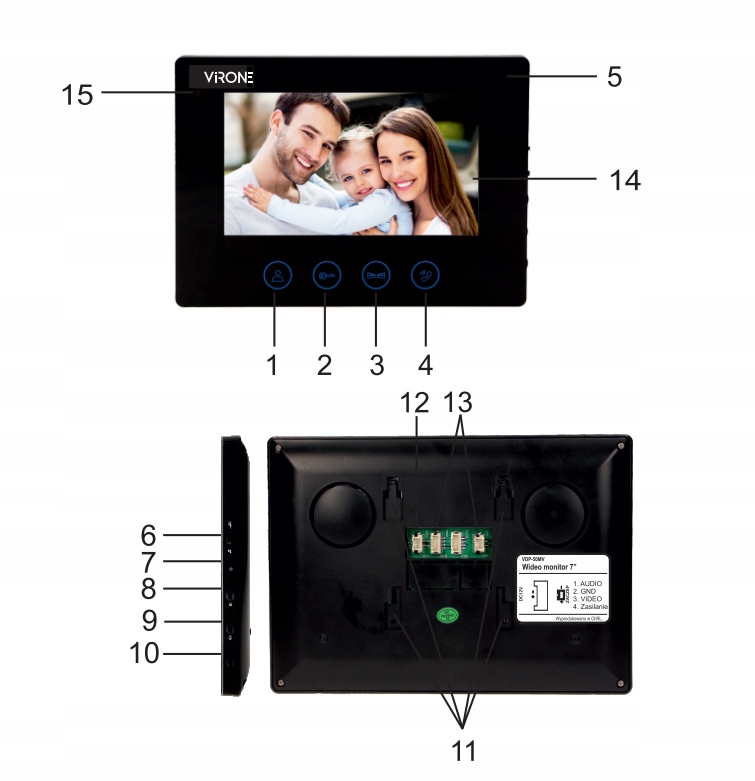

• МОНИТОР:

1 – ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР

2 – ОТКРЫТИЕ ВОРОТ

3 – ОТКРЫТИЕ ВОРОТ

4 - РАЗГОВОР

5 - МИКРОФОН

6 - РЕГУЛИРОВКА ГРОМКОСТИ ЗВОНКА

7 - ВЫБОР ЗВУКА ЗВОНКА

7 - ВЫБОР ЗВУКА ЗВОНКА

6 - РЕГУЛИРОВКА ГРОМКОСТИ ЗВОНКА

7 - ВЫБОР ЗВУКА ЗВОНКА

p>

8 - РЕГУЛИРОВКА ЯРКОСТИ ИЗОБРАЖЕНИЯ

9 - РЕГУЛИРОВКА НАСЫЩЕННОСТИ ЦВЕТА

10 - РЕГУЛИРОВКА ГРОМКОСТИ ЗВОНКА

11 - МОНТАЖ КРОНШТЕЙНОВ МОНИТОР НА КРЕПЛИТЕЛЬНОЙ РАМЕ

12 – РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ИСТОЧНИКА ПИТАНИЯ 12 В ПОСТОЯННОГО ТОКА

13 – КЛЕММЫ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕЙ ПАНЕЛИ И БЛОКА УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМИ ВОРОТ

14 – ЖК-ДИСПЛЕЙ

15 – СВЕТОДИОДНЫЙ ИНДИКАТОР (КРАСНЫЙ – ПИТАНИЕ, ЗЕЛЕНЫЙ – РАЗГОВОР)

16 – РАЗЪЕМ ПИТАНИЯ К МОНИТОРУ

• ВНЕШНЯЯ ПАНЕЛЬ:

1 – ЗАЩИТНЫЙ КОРПУС

2 – СВЕТОДИОДЫ

3 – КАМЕРА

4 – ДИНАМИК

5 – КНОПКА ВЫЗОВА

6 – МИКРОФОН

СХЕМА ПОДКЛЮЧЕНИЯ:

1 — МОНИТОР

2 — ВНЕШНЯЯ ПАНЕЛЬ

3 — ПОДКЛЮЧЕНИЕ ПИТАНИЯ

4 — ЭЛЕКТРИЧЕСКИЙ ЗАМОК (12 В постоянного тока, макс. 500 мА)

Комплект видеодомофона VIRONE VDP-51 ВХОДИТ:

• внешняя панель с цветной камерой - 1 шт.
• Видеомонитор 7" - 1 шт.
>
• блок питания — 1 шт.
• защитная крышка внешней панели — 1 шт.
• кронштейн для крепления монитора на стену — 1 шт.
• разъем для подключения монитора - 1 комплект.
• Крепежные винты и дюбели - 1 комплект.
• Руководство пользователя на польском языке.
• НОВЫЙ ТОВАР, УПАКОВАННЫЙ В ОРИГИНАЛЬНОЙ УПАКОВКЕ< /li>< /ul>

ВОЗМОЖНОСТИ РАСШИРЕНИЯ КОМПЛЕКТА ДОПОЛНИТЕЛЬНЫМИ ЭЛЕМЕНТАМИ ИЗ СЕРИИ «ПЛУТОН» И НЕ ТОЛЬКО:

Комплект можно расширить дополнительными устройствами, имеющимися у нас на других аукционах:

• Монитор: VDP-51MV
• Питание на DIN-рейке: OR-PSU-1642
• ЭЛЕКТРИЧЕСКИЙ ЗАМОК
• КАССЕТА/ПЛАТА ДЛЯ ЭЛЕКТРОЗАМКА

ЧАСТО ВОПРОСЫ И ОТВЕТЫ:

1. Каким кабелем следует соединить монитор с внешней панелью?

При проектировании электромонтажа учитывайте подходящее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,5 мм²
• до 30 м до 100 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,8 мм²

<б>2. Каким кабелем следует соединить внешнюю панель с электрозащелкой?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2 х 1 мм²

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий уровень водонепроницаемости IP44, поэтому оно может подвергаться воздействию погодных условий.

< б> 4. Требует ли электрозащелка дополнительного питания?

Нет, электрозащелка с постоянным напряжением 12В постоянного тока и потребляемым током не выше 500мА не требует доп. источник питания.

Рекомендуем наши электрозащелки:

• OR-EZ-4033 Слаботочные, симметричные электрозащелка, без памяти, без замка
• OR-EZ-4031 Симметричная слаботочная электрозащелка, с замком
• OR-EZ- 4030 Электрозащелка симметричная слаботочная, с памятью
• OR-EZ-4032 Электрозащелка симметричная слаботочная, с памятью и замком

5. Можно ли подключить к данному видеодомофону кнопку выхода/входа?

Да, кнопка выхода/входа подключена к электрозащелке и ее питание берется от блока питания выносного пульта .

Мы рекомендуем наши кнопки выхода:

• OR-ZS-813 Накладной монтаж, алюминиевый корпус< /li>
• OR-ZS-814 Накладной монтаж, алюминиевый корпус, кнопка с подсветкой
• OR-ZS-819 Накладной монтаж, пластиковый корпус
• OR -ZS-812 Скрытый монтаж, алюминиевый корпус, кнопка с подсветкой
