ВИДЕОДОМОН ДВУХ СЕМЕЙНЫХ из серии EURA CONNECT

- 2x монитор с экраном 7 дюймов,

- черная внешняя кассета с RFID-считывателем,

- В наборе 5 брелоков!

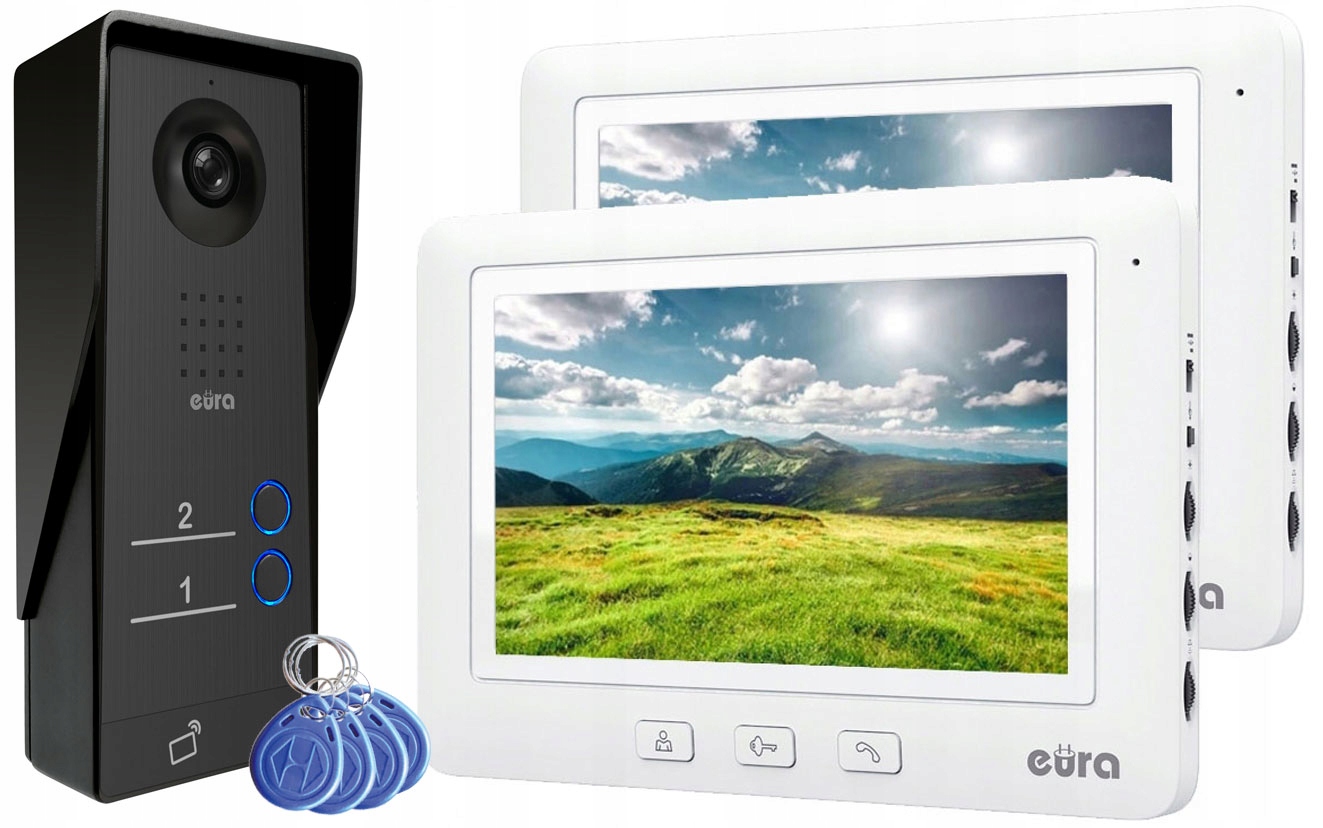

Видеодомофон на две семьи из серии Eura Connect — идеальное решение для пользователей, которым нужны устройства, контролирующие зону входа на объект. В комплект входят два монитора ВДА-45А3, внешняя кассета ВДА-92А3 и три сетевых адаптера постоянного тока 12В - ВЗА-63А3. Видеодомофон позволяет общаться с посетителем, просматривать окрестности камеры и управлять шлагбаумом на входе на объект.

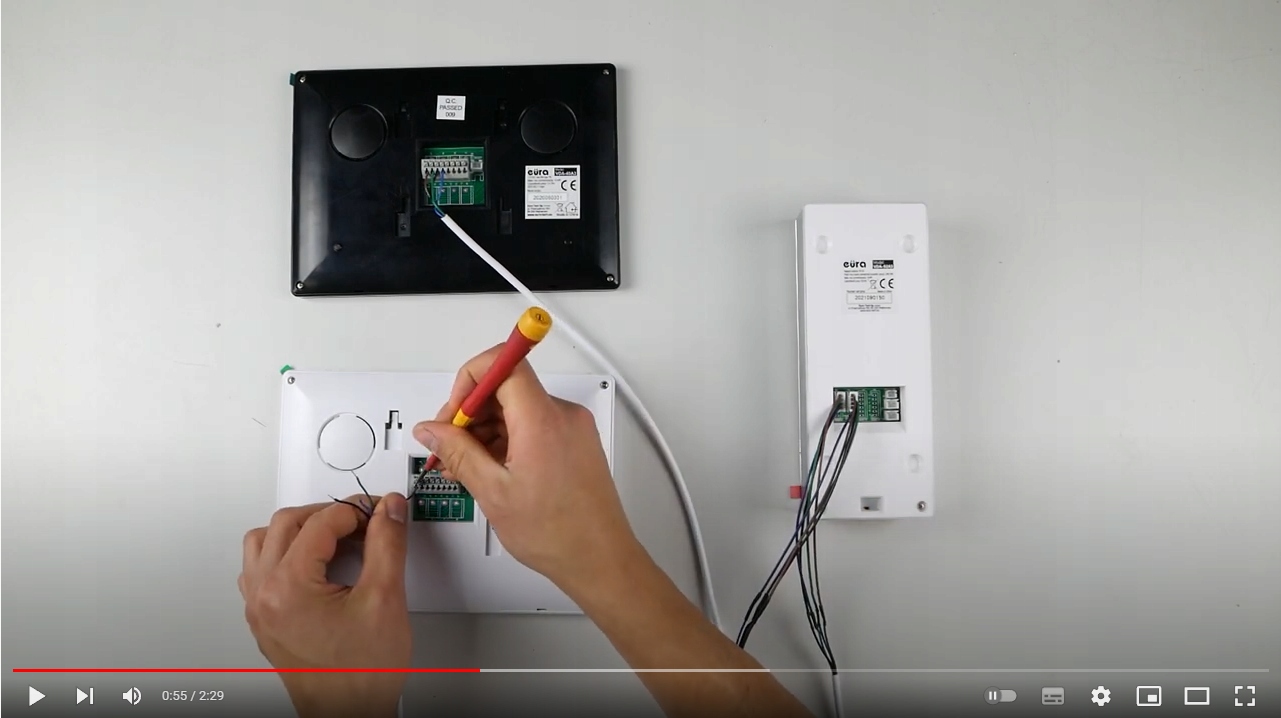

ВИДЕО-ИНСТРУКЦИЯ

https://www.youtube.com/watch?v=hO4VNN6dWeg

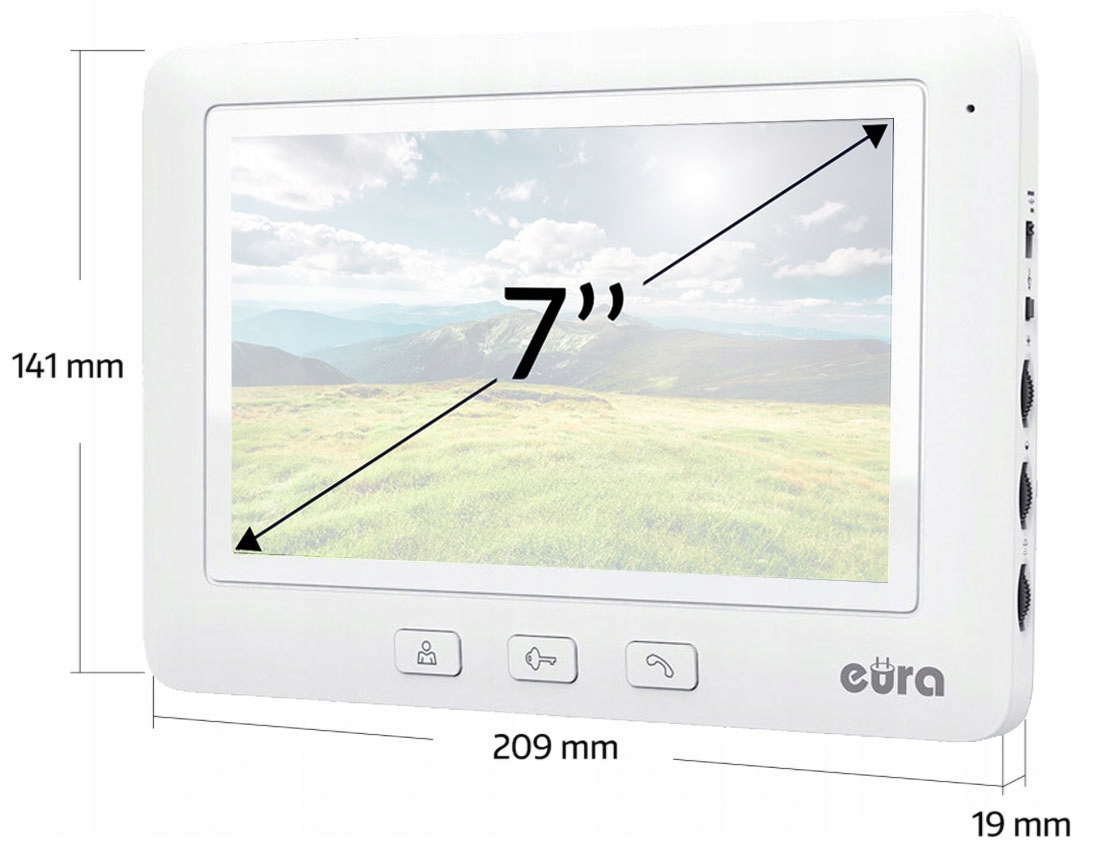

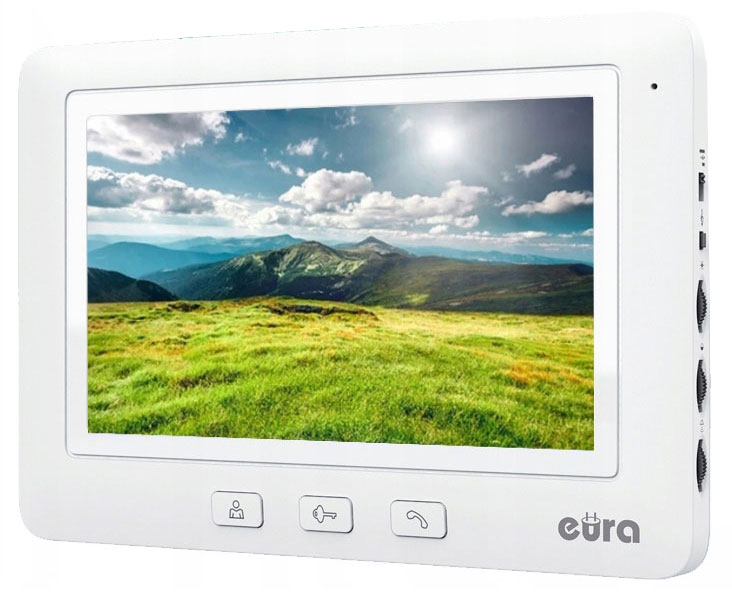

МОНИТОР VDA-45A3

Цветной монитор VDA-45A3 из серии Eura Connect является компонентом ВДП- комплект видеодомофона 45А3 АЛЬФА.

Монитор ВДА-45А3 позволяет управлять одним выходом путем непосредственного управления электромагнитным замком, а ЖК-экран диагональю 7 дюймов обеспечивает превосходное качество изображения. . Кроме того, он позволяет регулировать громкость и устанавливать параметры изображения. Устройство позволяет выбрать 1 из 16 мелодий звонка.

Монитор VDA-45A3 оснащен источником питания 12 В постоянного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания: 12 В постоянного тока
• Параметры видеосигнала: 1Вp-p 75 Ом CCIR
• Количество соединительных кабелей: 4
• Количество поддерживаемых выходов: 1
• Энергопотребление монитора — режим ожидания/работа: 2 Вт / 7 Вт
• Размер экрана монитора: 7 дюймов
• Тип экрана: Цветной TFT-ЖК-дисплей
• Разрешение экрана: 800 × 480 пикселей
• Количество мелодий звонка: 16< /li>
• Громкая связь: Да
• Диапазон рабочих температур монитора: 0°C ~ +40°C
• Размеры монитора (Ш x Ш x Г): 141 x 209 x 19 мм
• Вес нетто монитора: 300 г

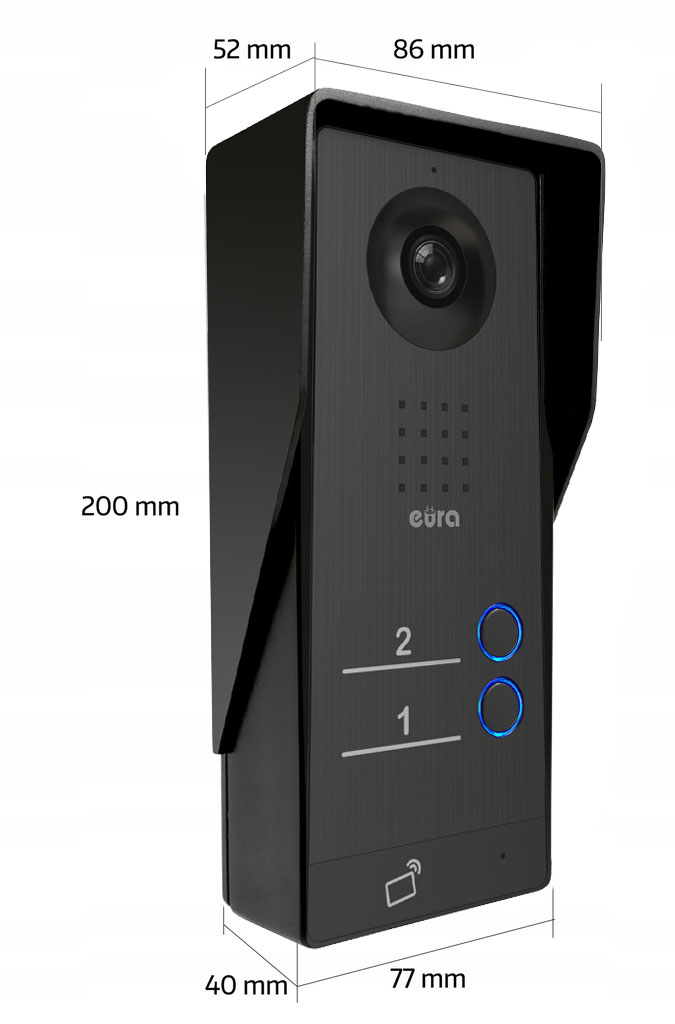

НАРУЖНЫЙ СТОК VDA-92A3

Двухсемейная уличная кассета Eura VDA-92A3 оснащена 6 светодиодами белого цвета и сумеречный датчик, обеспечивающий незаметный просмотр в ночное время. Кассета оснащена камерой, записывающей изображение с разрешением 500 ТВЛ с объективом с полем зрения 60°. Вход на территорию объекта осуществляется с помощью бесконтактных брелоков.

Внешняя кассета изготовлена ​​из алюминиевого сплава, что вместе с защитной крышей обеспечивает ее устойчивость к неблагоприятным погодным условиям. условия. Предназначен для поверхностного монтажа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

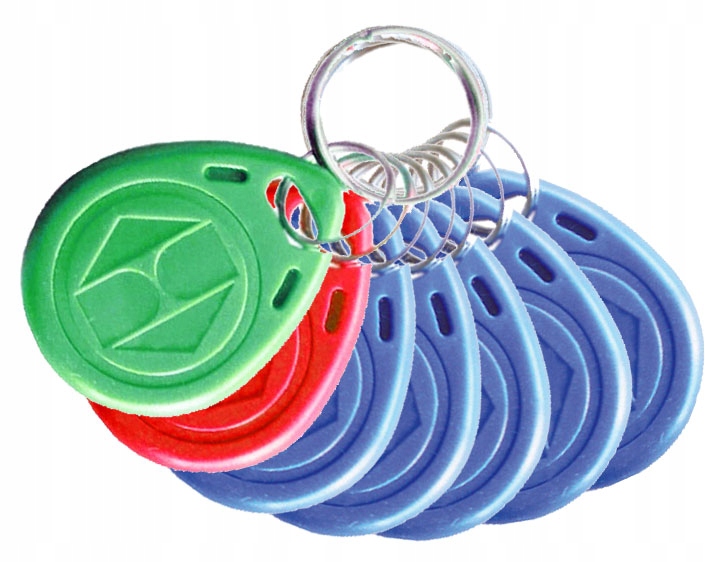

БЕСПЛАТНЫЕ КЛЮЧИ

В комплект входят 7 брелоков, работающих в уникальном стандарте 125 кГц. Для вашего удобства они имеют цветовую маркировку:

• зеленый – брелок для программирования – добавление
• красного > - брелок для программирования - удаление
• синий - брелоки пользователя

СХЕМА ПОДКЛЮЧЕНИЯ

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

1. Каким кабелем следует соединить монитор с внешней панелью?

При проектировании электромонтажа учитывайте подходящее сечение кабелей:

• до 30 м – рекомендуемый кабель XzTKMXpw 4x2 x0,5 мм2

• до 50 м – рекомендуемый кабель XzTKMXpw 4x2 x 0,8 мм2

2. Каким кабелем следует соединить внешнюю панель с ригелем (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому оно может подвергаться воздействию погодных условий.

< б> 4. Могу ли я использовать блок питания на DIN-рейку?

Да, рекомендуемый блок питания должен иметь напряжение постоянного тока 12 В и силу тока не менее 2,5 А.

<б>5. Могу ли я купить дополнительные брелоки и карточки?

К устройству можно добавить дополнительные брелоки и карточки. Активировать дополнительные брелоки и карты очень просто. Используем для этого программные брелоки: ADD (добавление), DELETE (удаление).
