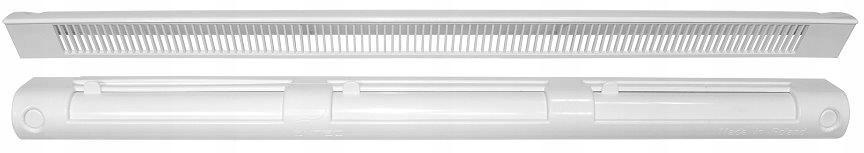

Оконный воздухоотводчик VENTEC VT 101

ЦВЕТ: БЕЛЫЙ

ВОЗДУХ ТИП ВОЗДУХА: АВТОМАТИЧЕСКОЕ ДАВЛЕНИЕ

С ВОЗМОЖНОСТЬЮ ТРЁХ НЕЗАВИСИМЫХ ОТКРЫТИЙ И ЗАКРЫТИЙ ВРУЧНУЮ ПРИВОД

.

(комплект)

Поставляемый диффузор укомплектован и готов к установке.

.

вентилятор

Автоматические саморегулирующиеся воздухоотводчики Ventec VT 101. Количество подаваемого воздуха зависит от разницы давления снаружи и внутри помещения. Это происходит до уровня перепада давления, при котором эффективность диффузора достигает максимального значения. Продолжая подниматься, крылья отклоняются, ограничивая количество подаваемого воздуха. Такая ситуация может быть вызвана, например, порывом ветра. Пользователь может закрыть 3 жалюзи, ограничив поток воздуха до минимума. Воздухозаборник имеет три независимые диафрагмы. Диафрагмы плавно регулируются.

.

Предназначены для окон: ПВХ, ДЕРЕВЯННЫЕ, АЛЮМИНИЙ

Материал воздухозаборника: АБС-пластик

.

Ventec VT 101 включает в себя:

• диффузор с регулятором потока (внутренний) часть)
• воздухозаборник (внешняя часть)
• 4 винта крепления и 4 заглушки

.

Преимущества диффузора Ventec VT 101:

• Автоматический воздухообмен в зависимости от разницы давления
• 3 автомата давления
• Плавная регулировка открытия и закрытия воздухоотводчика
• 3 независимых диафрагмы
• Возможность установки диафрагм в 18 различных положениях
• Возможность полного закрытия или открытия воздухоотводчика
• Чистый и свежий воздух
• Устраняет влагу из помещения
• Идеальная белизна материала
• Современный и элегантный внешний вид

.

Размеры:

• 399x26x30 мм (длина х высота х ширина) воздухозаборник
• 399x20x26 мм (длина х высота х ширина) воздухозаборник

Расход воздуха:

• 27,0 м3/ч при 10 Па
• 32,0 м3/ч при 20 Па

Акустическая изоляция:

• Открытый воздухозаборник 32 дБ
• Закрытый воздухозаборник 34 дБ

.

Воздухозаборник имеет следующие документы:

• Техническое одобрение ITB АТ-15-9123/2013
• Декларация соответствия
• Гигиенический сертификат

Доступные стандартные цвета:

• Белый
• Светло-коричневый
• Темно-коричневый
• Антрацит
• Светло-коричневый/Белый
• Темно-коричневый/Белый
• Антрацит/Белый

Ventec Vt 101 Применение

The Автоматический воздухоотводчик VT 101 – это устройство, обеспечивающее правильную и контролируемую подачу воздуха в помещения. Воздухозаборник VT 101 применяется в механической, самотечной и гибридной вентиляции как элемент оконной системы вентиляции. Воздухоотводчик работает автоматически и не требует электропитания.

.

Принцип работы воздухоотводчика VT 101

Регулятор воздухоотводчика VT 101 оснащен 3 независимыми нагнетательными аппаратами, которые в зависимости от разницы давлений между помещением и окружающей средой автоматически стабилизируют количество подаваемого воздуха, тем самым предотвращая чрезмерный поток воздуха. обмен. Кроме того, регулятор имеет три независимых ручных заслонки, позволяющие дополнительно регулировать поток воздуха вручную. Дополнительным элементом диффузора VT 101 является воздухозаборник, защищающий от дождевой воды и насекомых.

.

На фото ниже диффузор VT 101 виден изнутри (сзади). Стрелками показаны 3 независимых регулятора давления.

Монтаж воздухоотводчика ВТ 101.

.

На первом чертеже показан монтаж форточки в деревянном окне. Также показано сечение сквозных отверстий, их диаметр, длина и расстояние между отверстиями.

На втором рисунке показан монтаж воздухоотводчика в окне ПВХ. Также показано поперечное сечение сквозных отверстий, а также их диаметр, длина и расстояние между отверстиями.

.
