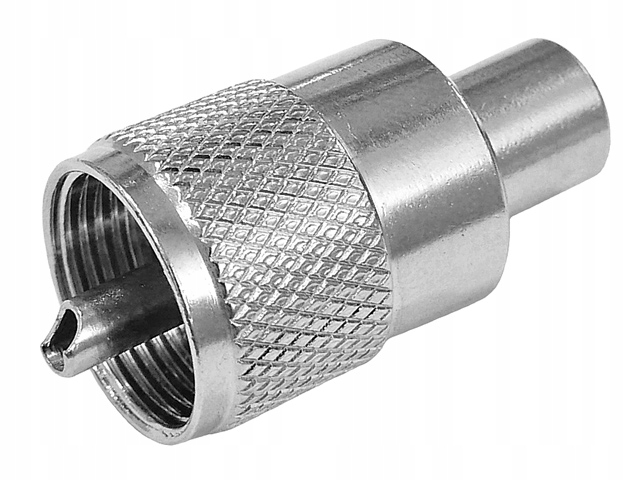

Вилка UHF/UC1 50 Ом прикручена до кабелю RG-58
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 163
Оплачивая «Вилка UHF/UC1 50 Ом прикручена до кабелю RG-58», вы можете быть уверены, что данное изделие из каталога «Части и компоненты» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Коаксиальный штекер UHF/UC1 50 Ом, навинченный на кабель RG-58
Номер по каталогу: 67420
Описание товара
Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/67420.htm
УВЧ (UC1) Это один из старейших стандартов разъемов, который до сих пор используется в радио- и аудио-видео технологиях. Разъем выполнен в виде экранированного варианта штекера типа «банан» (диаметр центрального контакта 4 мм). Разъемы УВЧ работают в диапазоне 0–300 МГц и не имеют постоянного импеданса. Чаще всего используются в радиолюбительских устройствах и антеннах.
Предлагаемый разъем представляет собой вилку и предназначен для использования на 50-омном коаксиальном кабеле с внешним диаметром 4,5-5,5 мм, т.е. на кабелях. из семейства РГ-58, используемого в радиосвязи. Центральная жила кабеля соединяется с контактом вилки пайкой. Контакт экрана кабеля с заземлением вилки можно обеспечить путем пайки или ввинчивания кабеля со свернутым экраном в резьбовое отверстие для ввода кабеля.
Размеры вилки представлены ниже:
Для передачи радиочастотных сигналов используются многие типы коаксиальных разъемов (радиочастоты – высокие частоты МГц-ГГц). Устройства и антенны TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi имеют разъемы, рассчитанные на работу в диапазонах частот от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые разъемы представлены в таблице ниже - представлен внешний вид вилок и розеток данного типа, максимальная рабочая частота и примерные диаметры разъемов.
Вилка изготовлена из никелированного медного сплава. Сопротивление вилки составляет 50 Ом.
Технические данные
- Разъем: штекер UHF/UC1 50 Ом.
- Материал: никелированный медный сплав.
- Совместимый кабель: RG-58. и эквиваленты.
- Импеданс: 50 Ом.
- Рабочая полоса пропускания: <300 МГц.
- Размеры (длина/диаметр в самом широком диапазоне). место): около 33,5/18 мм.
- Вес: 17 г.
Предлагаемый нами товар новый, неиспользованный, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
