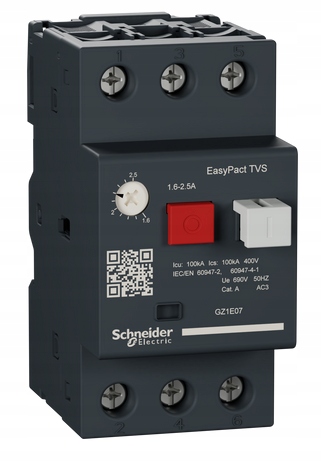

Schneider Electric, выключатель двигателя GZ1E, кнопочный привод, рамочные клеммы I=1,6–2,5 А, GZ1E07

Основные параметры:

• Ассортимент продукции: EasyPact
• Название продукта: EasyPact TVS
• Тип продукта или компонента: Переключатель
• Краткое название устройства: GZ1E
• Применяемые устройства: двигатель
• Технология срабатывания: термомагнитная
• Функция изоляции: Да согласно IEC 60947-1, приложение 7.1.6
• Цвет: Серый (RAL 7011) )
• Описание полюса: 3P
• Тип сети: переменный ток (AC)
• Категория использования: AC-3

Дополнительные параметры:

• Основная частота: 50/60 Гц согласно IEC 60947-2.
• Способ монтажа: Сквозные зажимы, Сквозной винты
• Монтажное основание: Рельс
• Место установки: Любое положение
• Мощность двигателя в кВт: 0,37 кВт при 230 В переменного тока (AC) 50/60 Гц , 0,55 кВт при 400 В переменного тока (AC) 50/60 Гц, 0,75 кВт при 440 В переменного тока (AC) 50/60 Гц, 1,1 кВт при 500 В переменного тока (AC) 50/60 Гц, 1,5 кВт при 690 Переменный ток В (AC) 50/60 Гц
• Отключающая способность: Icu: >= 100 кА при переменном токе 230/240 В (AC) 50/60 Гц согласно IEC 60947-2, Icu: > = 100 кА при 400/415 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, Icu: >= 100 кА при 440 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, Icu : >= 100 кА при 500 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, Icu: 2 кА при 690 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2
• [Ics] номинальный рабочий ток отключения: 100 % при 230/240 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2, 100 % при 400/415 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, 100 % при 440 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, 100 % при 500 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2, 75 % при 690 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2
• Тип управления: Кнопочный
• Диапазон уставок защиты термический: 1,6…2,5 А
• Ток магнитного триггера: 33,5 А
• [Ue] Номинальное рабочее напряжение: 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Номинальная изоляция напряжение [Ui]: 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC 60947-2
• Потери мощности: 2,5 Вт (на полюс).
• Механическая долговечность: 100 000 циклов.
• Электрическая долговечность: 100 000 циклов для AC-3.
• Максимальный диапазон: 25. циклов/ч
• Соединения - клеммы: Винтовые клеммы 2 1…6 мм² — жесткость кабеля: постоянная, Винтовые клеммы 2 1,5…6 мм² — жесткость кабеля: гибкий без кабельного наконечника, Винтовые клеммы 2 1…4 мм² - жесткость кабеля: гибкий с кабельным наконечником.

Условия эксплуатации:

• Стандарты: IEC 60947-2, IEC 60947-4.
• Защитный эффект: TH.
• Степень защиты IP: IP20 по IEC 60529.
• Температура окружающей среды при эксплуатации: -20…60 °C.
• Температура окружающей среды при хранении: -40…80 °C.
• Огнестойкость: 960 °C согласно IEC 60695-2-1.
• Высота эксплуатации (в метрах над уровнем моря). ): 2000 м

Размеры:

• Высота: 89 мм
• Ширина: 44,5 мм< /li>
• Глубина: 78 мм
• Вес изделия: 0,26 кг

Выключатели двигателей EasyPact TVS

Выключатели двигателей, обеспечивающие магнитотермическую защиту двигателей мощностью до 15 кВт.

Семейство Easy Series

GZ1E — 3-полюсные магнитотермические выключатели двигателя. Предназначен для управления и защиты двигателей мощностью до 15кВт.

Особенности

Выключатели двигателя EasyPact TVS обеспечивают необходимое управление и защиту двигателя в простых приложениях.

Техническая информация:

• Магнитотермическая защита двигателя,
• Кнопочное управление,
• Один типоразмер выключателей от 0,37 до 15 кВт ниже 400 В,
• Отключающая способность Icu до 100 кА .
• Размеры: Один типоразмер от 0,1 А до 32 А, ширина = 44,5 мм

Преимущества

• Простота установки.
• Идеально подходит для простых приложений.
• Создан для обеспечения необходимого контроля и защиты.
• Высокое качество изготовления по доступной цене. цена.

Применение

Выключатели двигателя EasyPact TVS — идеальный выбор для защиты двигателя в простых приложениях.

Защита двигателя достигается за счет встроенной магнитотермической защиты. с защитным выключателем двигателя EasyPact TVS.

Магнитная защита (защита от короткого замыкания) имеет нерегулируемый порог срабатывания, который примерно в 13 раз превышает максимальное значение тока тепловой защиты. Тепловая защита (защита от перегрузки), включает автоматическую компенсацию колебаний температуры окружающей среды.
