Schneider Electric, K60 K60N-C16-1 C 16A 1-полюсный автоматический выключатель

Основные параметры

• Применение устройства: Распределение
• Диапазон действия продукция: Acti 9
• Название продукта: Acti 9 K60
• Тип продукта или компонента: Автоматический выключатель
• Краткое название устройства: K60N
• Описание полюсов: 1P
• Количество защищенных полюсов: 1
• Номинальный ток [In]: 16 А
• Тип сети: Переменный ток (AC)< /li>
• Технология отключения: термомагнитная.
• Характеристики: C.
• Отключающая способность: 6000 A Icn при 230 В переменного тока, 50/60 Гц в соответствии с EN/IEC 60898-1< /li>
• Категория использования: Категория A согласно IEC 60947-2
• Изолирующая функция: Да, в соответствии с EN/IEC 60898-1
• Стандарты: EN/IEC 60898- 1
li>
• Сертификаты продукции: VDE, OVE

Дополнительные параметры:

• Частота сети: 50/60 Гц
• Верхний предел магнитного срабатывания: 3...5 х In
• [ Ics] номинальный ток отключения: рабочий, 6000 А, 100 % в соответствии с EN/IEC 60898-1 - 230 В переменного тока, 50/60 Гц
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1
• li >
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50/60 Гц в соответствии с EN/IEC 60898-1
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 4 кВ в соответствии с EN/IEC 60898 - 1
• Индикация положения контакта: НЕТ
• Тип управления: Рычажный
• Локальная сигнализация: Без
• Способ установки: Стационарный
• Монтажное основание: DIN-рейка
• Подстройка к шинам и распределительным блокам: Нижняя сторона: двухсоединение
• Ширина в модулях 9 мм: 2
• Высота: 81 мм
• Ширина: 18 мм
• Глубина: 70 мм
• Вес изделия: 0,12 кг
• Цвет: Белый
• Механическая прочность: 20 000 циклов.
• Электрическая долговечность: 20 000 циклов.
• Длина изолированной секции: 14 мм для верхнего или нижнего подключения.
• Момент затяжки: 3 . 5 Нм сверху или снизу.
• Защита от остаточного тока: нет.

Рабочая среда

• Уровень защиты IP: IP20 в соответствии с IEC 60529
• Степень загрязнения: 2 согласно IEC 60898-1, 2 согласно EN 60898-1< /li>
• Категория перенапряжения: II
• Тропическое исполнение: 2 согласно IEC 60068-1
• Относительная влажность: 95 % при 55 °C
• Высота при эксплуатации: (в метрах над уровнем моря): 0...2000 м
• Температура окружающей среды при работе устройства: -25…70 °C
• Температура окружающей среды при хранении: -25… 85 °С

Программа лояльности ЭЛЕКТРОКЛУБ — лучшая партнерская программа для бизнес-клиентов в электротехнической отрасли.

• Покупатели зарегистрированные заранее на сайте программы , приобретая бонусную продукцию у Дистрибьюторов Электроклуба, они получают баллы, которые можно обменять на призы или средства на предоплаченную карту VISA.
• Программа работает автоматически и не требует отправки сканов счетов, кодов с упаковки и т.п.
• Список бонусных товаров доступен на сайте программы «Электроклуб».

ДАННЫЙ ТОВАР УЧАСТВУЕТ В ПРОГРАММЕ ЛОЯЛЬНОСТИ «ЭЛЕКТРОКЛУБ».

Автоматические выключатели серии К60 применяются для защиты электроустановок от перегрузок и коротких замыканий. Они предназначены для защиты электроустановок преимущественно в жилом строительстве: многоквартирных и частных домах. Автоматические выключатели имеют устойчивость к короткому замыканию 6 кА в соответствии с EN/IEC 60898-1. Широкий ассортимент позволяет выбирать устройства от 2 до 63А в вариантах 1П, 1Ф+Н, 3П или 3Ф+Н. В зависимости от ваших потребностей доступны характеристики срабатывания B и C. Выключатели имеют обжимные клеммы, обеспечивающие надежный монтаж кабеля.

Серия миниатюрных автоматических выключателей К60 обеспечивает защиту цепи от короткого замыкания и перегрузки.

Серия миниатюрных автоматических выключателей К60 включает 1- и 3-полюсные устройства с характеристиками B и C. B Автоматические выключатели -характеристики применяются для защиты розеток общего назначения, цепей освещения и отопления. Автоматические выключатели с характеристикой С предназначены для защиты приводов двигателей, цепей освещения и управления. Автоматические выключатели К60 представляют собой устройства с силой короткого замыкания 6кА.

Диапазон тока автоматических выключателей К60 составляет от 2 до 63А. Большим преимуществом автоматических выключателей К60 является возможность подключения их снизу гребенчатой ​​шиной. Каждый автоматический выключатель К60 отличается высокой электрической и механической прочностью.

Устройства серии К60 одинаковы по форме, внешнему виду и стандарту подключения. Качество автоматических выключателей К60 подтверждено испытаниями Schneider Electric.

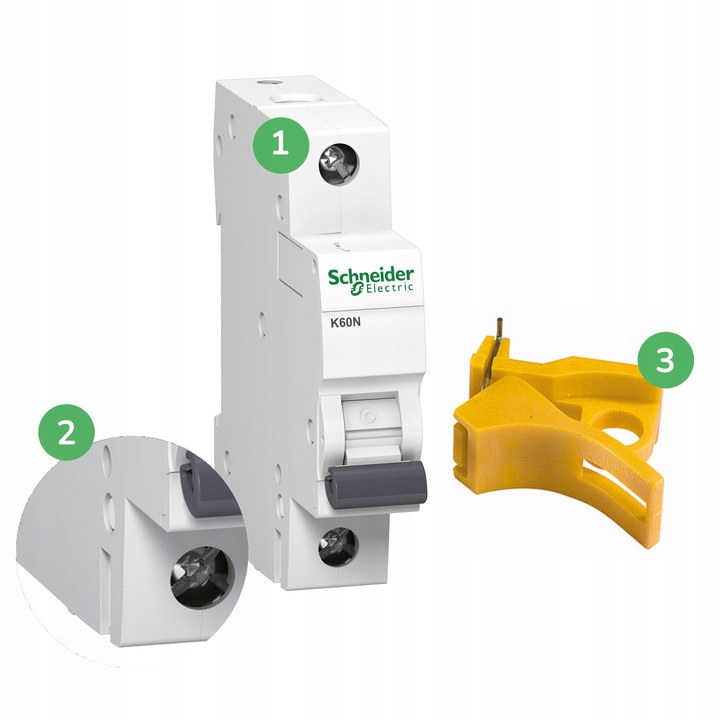

1 – Зубчатые зажимы предотвращают выскальзывание кабелей – увеличенная сила зажима

2 – Соединения

3 – устройство навесного замка

Автоматические выключатели К60 – это устройства с высокой электрической и механической прочностью. Каждый автоматический выключатель К60 обеспечивает быстрое замыкание контактов независимо от скорости работы рычага управления.

Поскольку автоматические выключатели K60 оснащены зубчатыми клеммами, предотвращающими выскальзывание кабелей, можно добиться повышенной силы зажима. Преимуществом автоматических выключателей является возможность их подключения снизу гребенчатой ​​шиной и соединения кабелями сверху и снизу.
