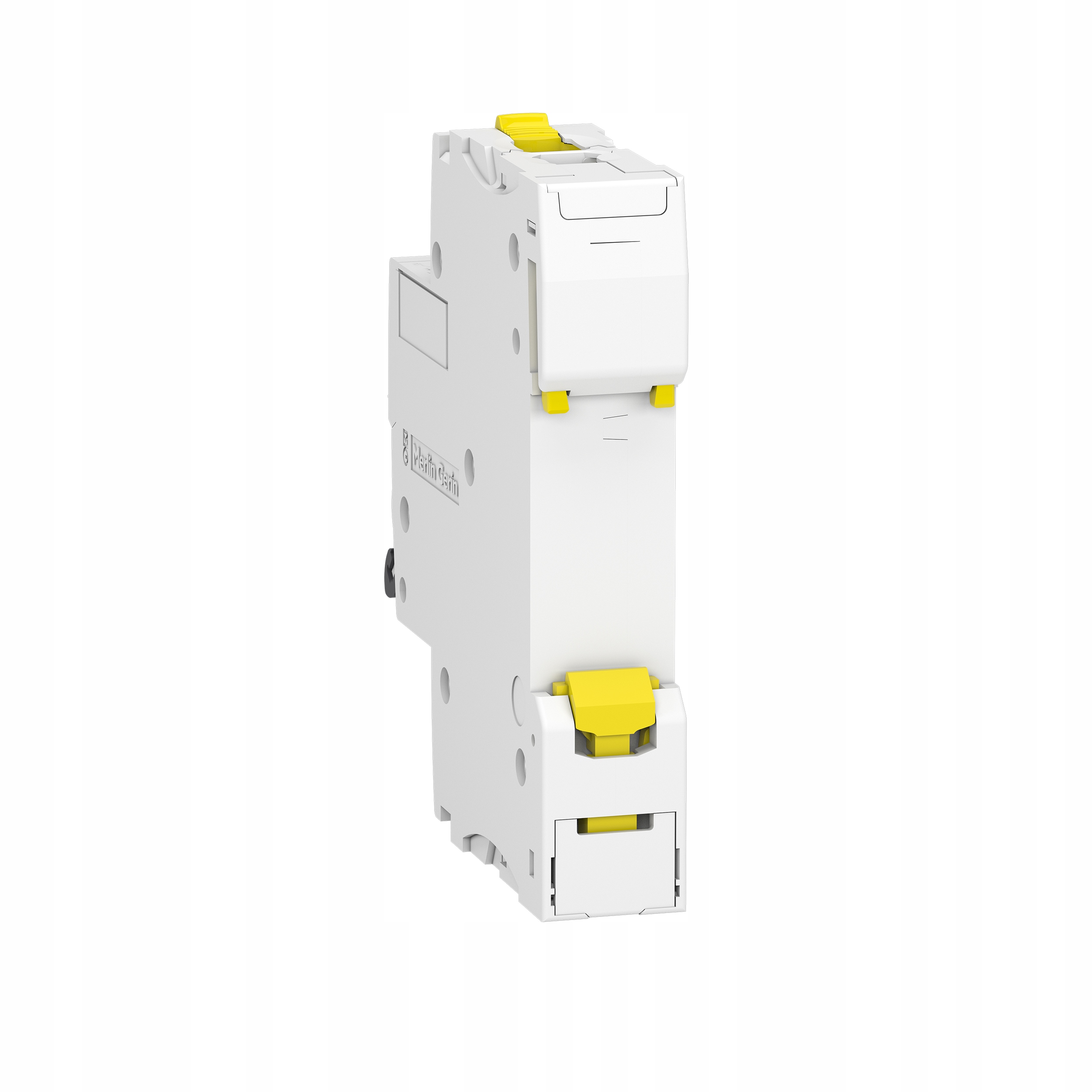

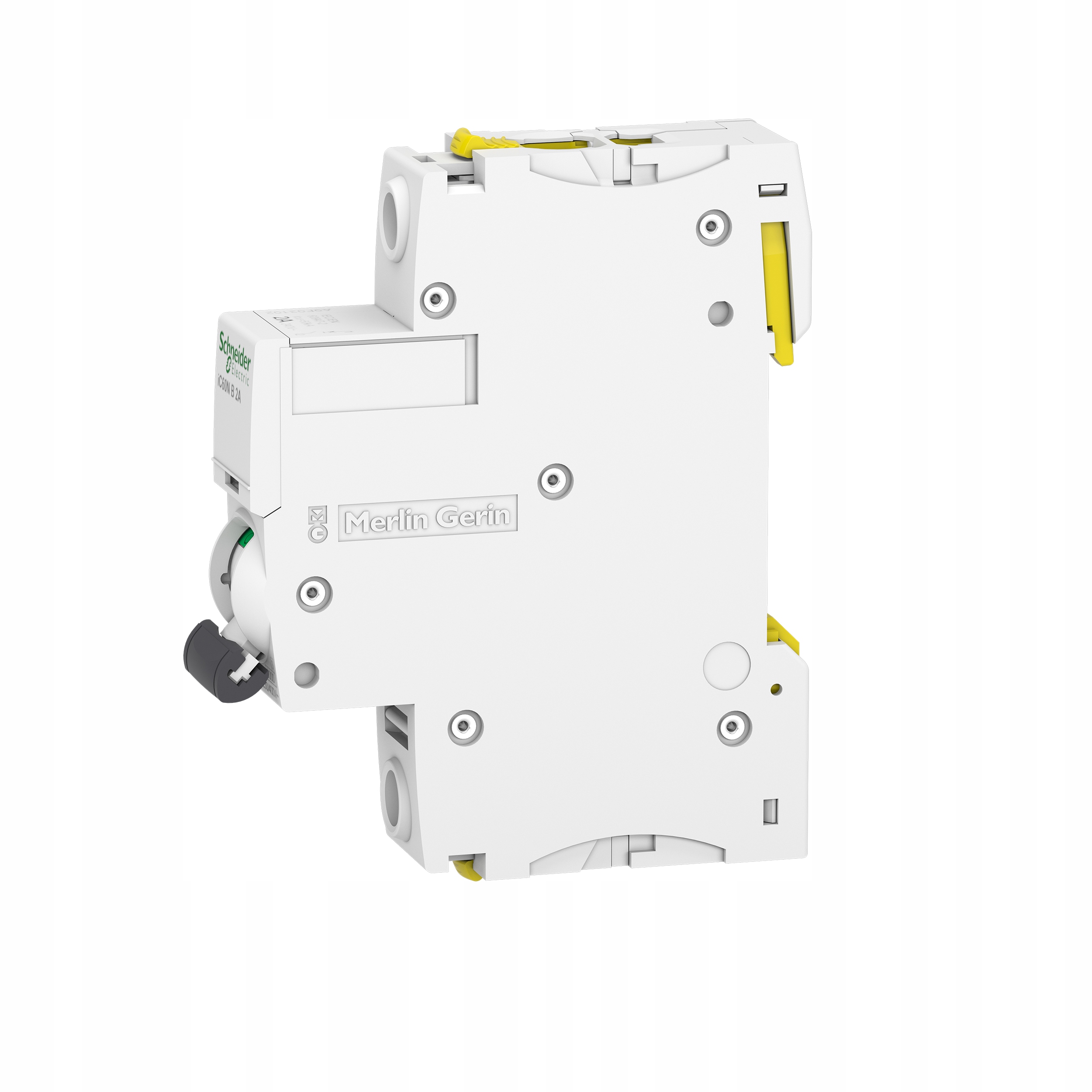

Schneider Electric, Acti9 iC60N-B2-1 B 2A 1-полюсный автоматический выключатель, A9F03102

Основные параметры

• Применение устройства: Распределение
• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 iC60
• Тип продукта или компонента: Автоматический выключатель
• Краткое название устройства: IC60N
• Описание полюсов: 1P
• Количество защищаемых полюсов: 1
• Номинальный ток [In]: 2 А
• Тип сети: Постоянный ток (DC) / Ток переменный (AC)
• Технология расцепления: Термомагнитная
• Характеристики: B
• Отключающая способность: 6000 A Icn при 230 В переменного тока 50/60 Гц в соответствии с EN/IEC 60898-1, 50 кА Icu при 12...60 В переменного тока (AC) 50/60 Гц в соответствии с EN/IEC 60947-2, 50 кА Icu при 220...240 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60947-2, 50 кА Icu при 100...133 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60947-2, 10 кА Icu при 60...72 В постоянного тока согласно EN/IEC 60947-2, 15 кА Icu при 12...60 В постоянного тока согласно EN/IEC 60947-2
• Категория использования: Категория A согласно EN 60898-1, Категория A в соответствии с IEC 60898-1
• Стандарты: EN 60898-1, IEC 60947-2, EN 60947-2, IEC 60898-1

Дополнительные параметры:

• Частота сети: 50/60 Гц
• Верхний предел магнитного срабатывания: 4 x In +/- 20%
• Класс ограничения: 3 согласно EN 60898-1, 3 согласно IEC 60898-1
• Номинальное напряжение изоляции [Ui]: 500 В переменного тока (AC) 50/60 Гц согласно EN 60947-2 , 500 В переменного тока, 50/60 Гц согласно IEC 60947-2
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно EN 60947-2 согласно EN 60947-2, 6 кВ согласно IEC 60947 - 2
• Индикация положения контакта: Да
• Тип управления: Рычажный
• Местная сигнализация: Индикатор срабатывания
• Монтажное основание: DIN-рейка< /li>
• li>
• Ширина в модулях 9 мм: 2
• Высота: 91 мм
• Ширина: 18 мм
• Глубина: 78,5 мм.
• Вес изделия: 0,125 кг.
• Цвет: Белый.
• Механическая долговечность: 20 000 циклов.
• Электрическая долговечность: 10 000 циклов.
>
• Подключения - клеммы: двойной зажим (сверху или снизу) 1…25 мм² жесткий, двойной зажим (сверху или снизу) 1…16 мм² гибкий
• Длина изолированной секции: 14 мм для верха или нижнее подключение
• Момент затяжки: 2 Нм сверху или снизу
• Защита от остаточного тока: без

Рабочая среда

• Уровень защиты IP IP20 в соответствии с IEC 60529, IP20 в соответствии с EN 60529
• Степень загрязнения: 3
• Категория перенапряжения: IV
• Тропическое расположение: 2
• Относительная влажность: 95 % при 55 °C
• Температура окружающей среды для работы устройства: -35…70 °C
• Температура окружающей среды при хранении: -40…85 °C

Программа лояльности ЭЛЕКТРОКЛУБ — лучшая партнёрская программа для бизнес-клиентов в электротехнической отрасли.

• Покупатели заранее зарегистрировавшиеся на сайте программы , при покупке бонусной продукции у Дистрибьюторов Электроклуба они получают баллы, которые можно обменять на призы или средства на предоплаченную карту VISA.
• Программа работает. автоматически и не требует отправки сканов счетов, кодов с упаковки и т. д.
• Список бонусных товаров доступен на сайте программы «Электроклуб».

ДАННЫЙ ТОВАР УЧАСТВУЕТ В ПРОГРАММЕ ЛОЯЛЬНОСТИ «ЭЛЕКТРОКЛУБ».

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли везде использовать одно и то же модульное оборудование?

Как и в случае с другими устройствами, существуют серии модульного оборудования, предназначенного для домашнего, промышленного и коммерческого использования.

Пример двух серий модульного оборудования от Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к миниатюрным автоматическим выключателям?

Для миниатюрных автоматических выключателей существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• EN 60898 Стандарт -1 определяет требования к автоматическим выключателям, используемым в домашних и аналогичных установках. Устройства, изготовленные в соответствии с настоящим стандартом, предназначены для эксплуатации неквалифицированными лицами (например, включение выключателя человеком, находящимся дома после отключения выключателем короткого замыкания).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в целом можно определить как предназначенные для промышленного применения. Эти устройства должны эксплуатироваться только квалифицированными специалистами.

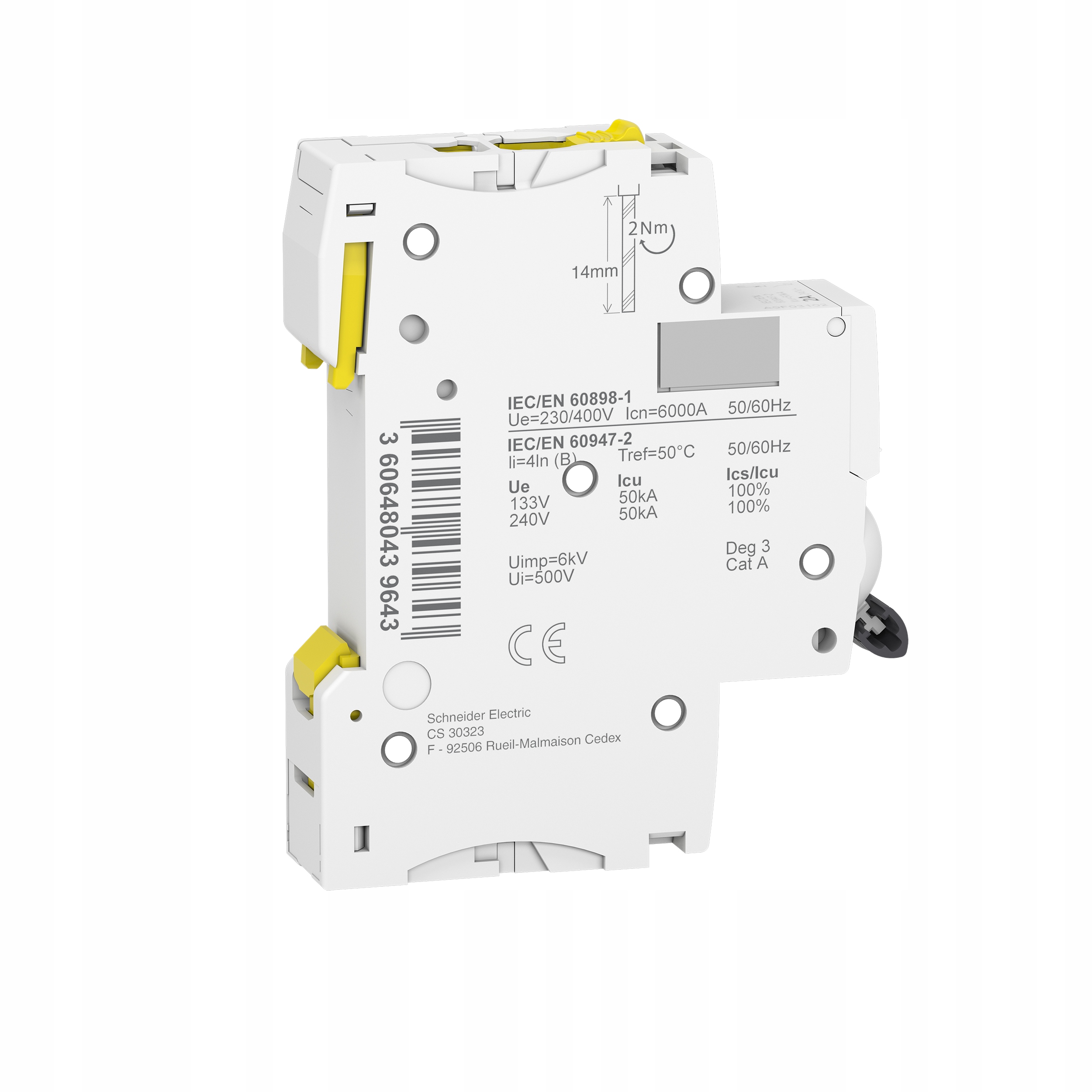

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых электроустановок: EN 60898-1. Миниатюрные автоматические выключатели серии iC60N полностью соответствуют двум стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в долговечности промышленного и бытового оборудования?

Примером различных требований к оборудованию в зависимости от его назначения является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или при использовании шин для распределения электроэнергии, от используемых автоматических выключателей может потребоваться сила короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для устройств серии Acti9. За счет координации защиты, такой как автоматический выключатель в литом корпусе серии NSX, с миниатюрным автоматическим выключателем iC60 (например, дополненным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов. , т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/15/25 кА в зависимости от исполнения. Для оборудования в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для компактных автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более сильных скачков напряжения, например, связанных с коммутацией мощных нагрузок или возникновением коммутационных перенапряжений. Автоматические выключатели Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае оборудования для жилых помещений обычно достаточно напряжения 4 кВ.

Удельное значение характер работ и воздействия, которым может подвергаться оборудование, защищающее промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к устройствам для жилых и промышленных установок.

Зеленая премиум-маркировка

Зеленая премиум-маркировка — это стремление компании Schneider Electric предоставлять продукцию с высочайшими экологическими характеристиками в своем классе. Это означает:
