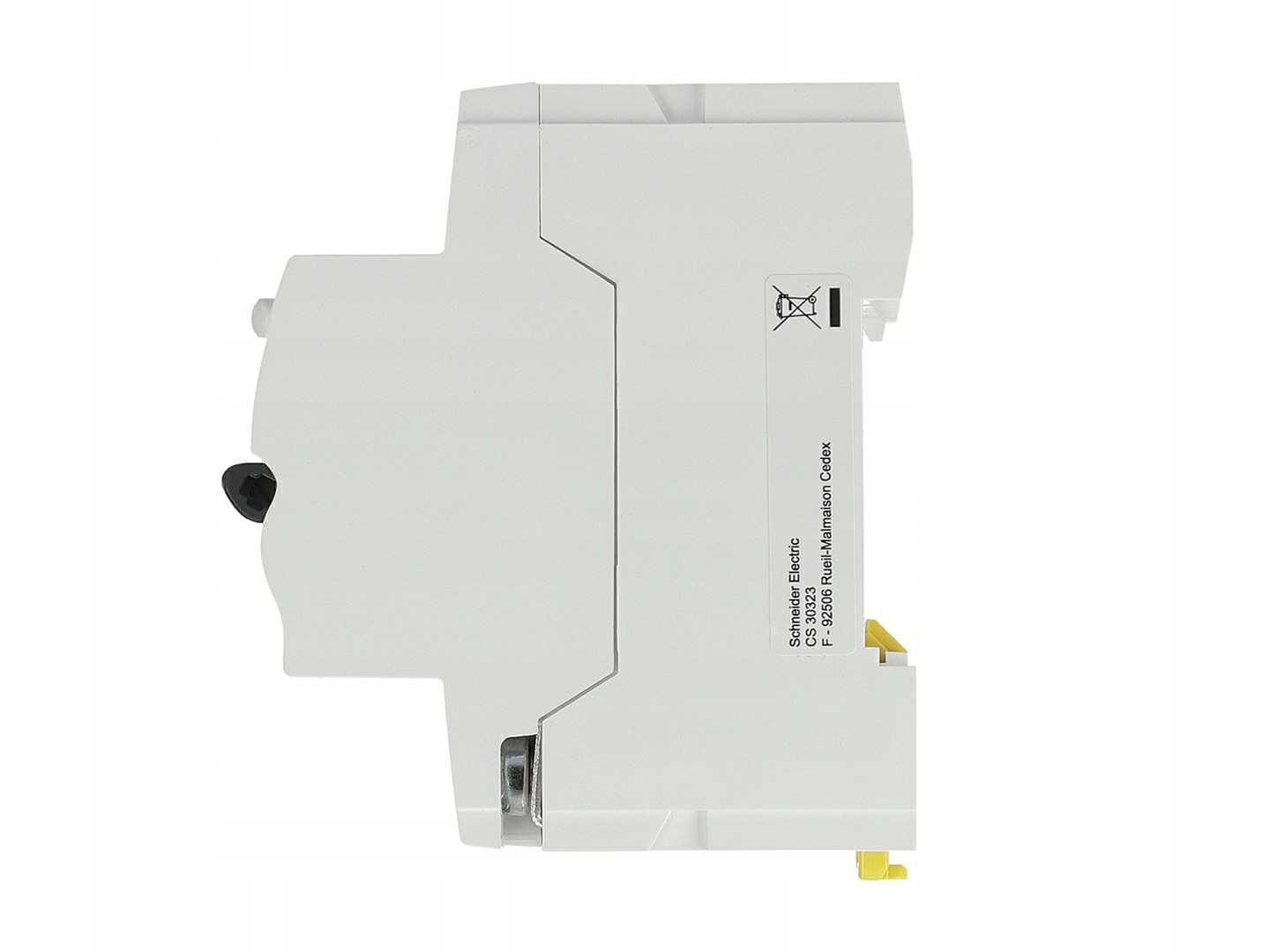

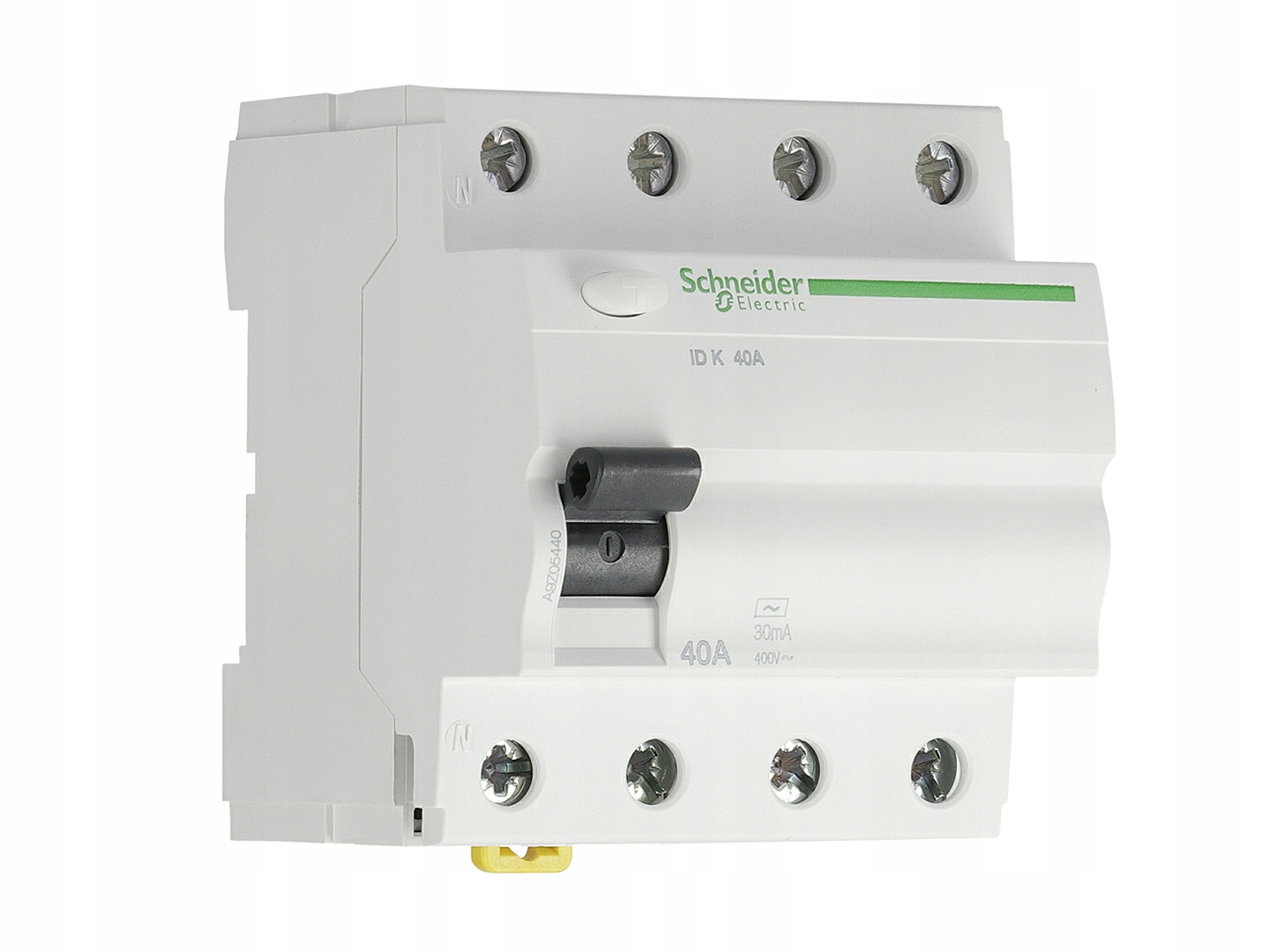

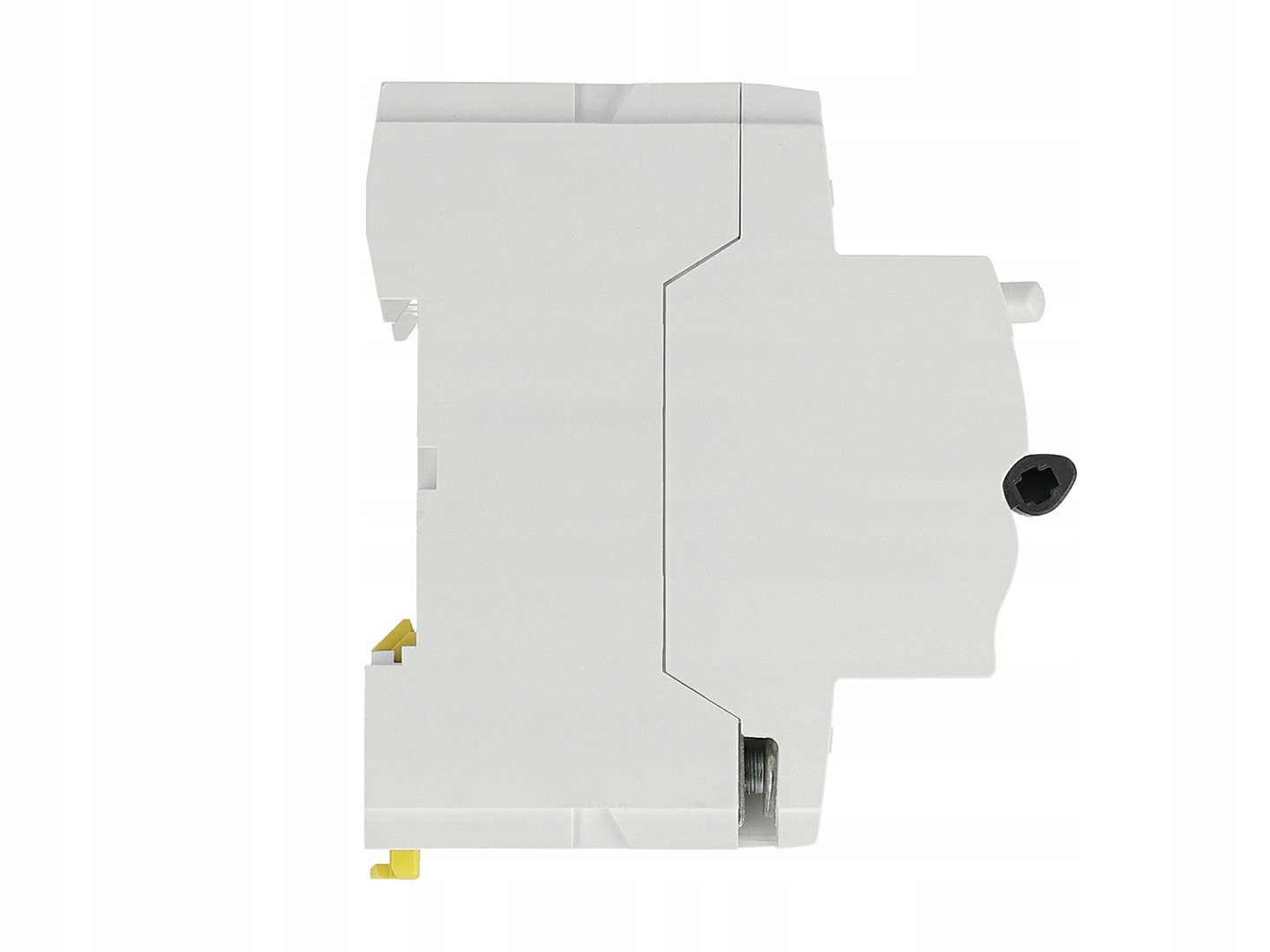

Schneider Electric, Устройство защитного отключения K60 IDK-40-4-30-AC, 40 А, 4-полюсный, 30 мА, тип переменного тока, A9Z05440

Основные параметры

• Ассортимент продукции : Acti 9
• Название продукта: Acti 9 ID K
• Тип продукта или компонента: Устройство защитного отключения (RCCB)
• Краткое имя устройства: ID K< /li>
• Описание полюса: 4P
• Нейтральное положение: СЛЕВА
• [In] номинальный ток: 40 А
• Тип сети: Переменный ток (AC) )
• Чувствительность по току утечки: 30 мА
• Задержка защиты по остаточному току: мгновенная
• Тип защиты по остаточному току: тип переменного тока
• Знак качества : ОВЭ, ВДЭ

Дополнительные параметры:

• Расположение устройства в системе: Выход
• Частота сети: 50/60 Гц
• [Ue] номинал рабочее напряжение: 380...415 В переменного тока, 50 Гц.
• Технология отключения устройства защитного отключения: независимая от напряжения.
• Номинальная включающая и отключающая способность: Idm 500 А / Im 500 А.
>
• Номинальный условный ток короткого замыкания: GL63: Inc. 4,5 кА / K60: Inc. 6 кА
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50 Гц
• Номинальный импульс выдерживаемое напряжение [Uimp]: 4 кВ
• Ударный ток: 250 А
• Индикация положения контакта: НО
• Тип управления: Рычажный
• Способ монтажа: С защелкой

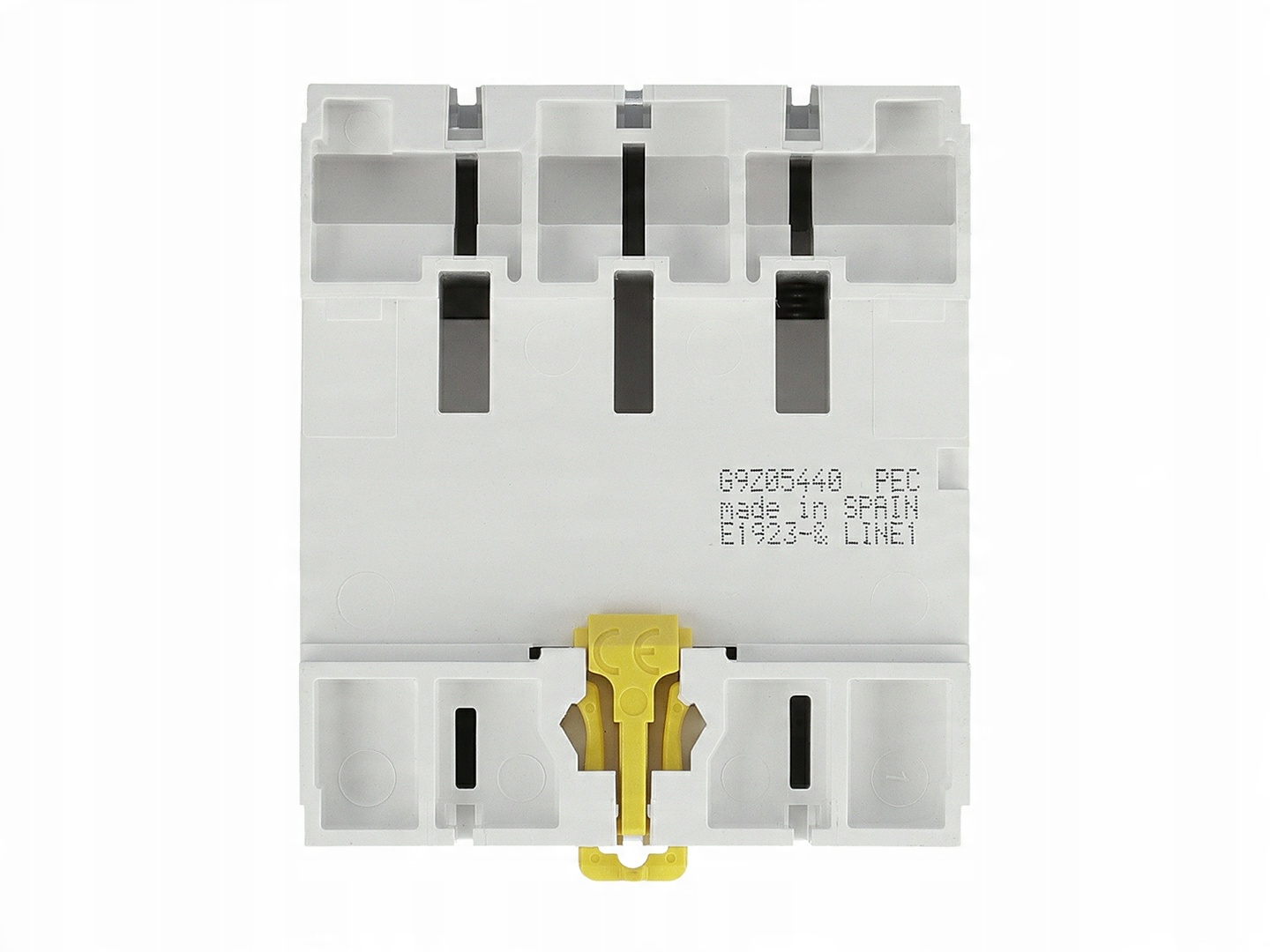

• Монтажное основание: DIN-рейка
• Ширина в модулях 9 мм: 8
• Высота: 81 мм
• Ширина: 72 мм.
• Глубина: 68 мм.
• Цвет: Белый.
• Механическая долговечность: 5000 циклов.
• Электрическая долговечность: АС-1: 2000. циклов
• Соединения - клеммы: двойное соединение сверху или снизу 1…35 мм², жесткое / двойное соединение сверху или снизу 1…25 мм², гибкое
• Длина изолированной секции: 14 мм для верха или нижнее соединение
• Момент затяжки: 3,5 Нм сверху или снизу

Рабочая среда

• Стандарты: EN/IEC 61008-1
• Уровень защиты IP: IP20 согласно IEC 60529 / IP40 (модульный корпус) согласно IEC 60529< /li>
• Степень загрязнения: 2
• Электромагнитная совместимость: импульсная выдержка 8/20 мкс, 200 А в соответствии с EN/IEC 61008-1
• Температура окружающей среды при эксплуатации: - 25…40 °С.
• Температура окружающей среды при хранении: -30…70 °С.

Устройства защитного отключения ИДК

Применяются для защиты от поражения электрическим током, преимущественно в установках жилых и общественных зданий.

Семейство 9 Серия

Устройства защитного отключения, предназначенные для использования в жилом строительстве

Функции

Выключатели защитного отключения Acti 9ilDK согласованы для работы с автоматическими выключателями iC60, гарантируя полную защиту людей и оборудования от поражения электрическим током и пожара, обеспечивая при этом еще лучшую непрерывность работы, чем раньше.

• VISI-SAFE: для безопасной эксплуатации и технического обслуживания.
• Изоляция класса 2: обеспечивает безопасность обслуживающего и неквалифицированного персонала.
• VisiTrip: быстро обнаруживает помехи на выходе модульного автоматического выключателя и сокращает время вмешательства.
• Полностью устойчивое устройство дифференциальной защиты: улучшенная непрерывность работы, особенно с новым устройством Si (сверхустойчивым) в загрязненных средах и сетях.
• Дополнительные электрические аксессуары и монтаж такие же, как у автоматических выключателей Acti 9 iC60.
• Типовой диапазон: 2- и 4-полюсный.
• Номинальный ток: от 1 до 63 А
• Si (сверхсопротивление), переменный ток, А,
• Чувствительность 30 мА: дополнительная защита от прямого контакта (согласно стандарту IEC 60364).
• li>Чувствительность 100 мА, 300 мА, 500 мА и 1000 мА: дополнительная защита от возгорания и непрямого прикосновения (согласно IEC 60364).
• Выборочная версия: обеспечивает правильную селективность между различными УЗО и срабатывает ближайшее к нему устройство. неисправность.
• Полная координация с автоматическими выключателями Acti 9 и Multi 9.
• Соответствие стандарту IEC EN 61008-1, подтвержденное национальными и международными органами сертификации.
• Возможность обеспечить разделение в соответствии с промышленным стандартом IEC/EN 60947-2.
• Рабочее напряжение: до 400 В переменного тока, номинальное напряжение изоляции: 500 В.
• Опционально. вспомогательное оборудование: индикатор состояния и отключения, расцепитель максимального тока, расцепитель минимального напряжения, расцепитель повышенного напряжения.

Преимущества

Новый тип устройства защитного отключения для оконечных распределительных сетей низкого напряжения.

• Повышение непрерывности электропитания с помощью VisiTrip.
• Улучшение электрическая защита типа Si (сверхсопротивление).
• Легкий выбор благодаря логической каталожной нумерации.
• Простота установки с помощью соединительных клемм, обеспечивающая быструю, эргономичную, безопасную (IP20B) и долговечную работу. кабельное соединение (момент затяжки в два раза больше стандартного).
• Экологичность с использованием 100% перерабатываемых и перерабатываемых материалов.

Применение

Защита в промышленных и коммерческих зданиях от:

• поражения электрическим током (в соответствии со стандартом установки IEC 60364 и национальными стандартами).
• Опасность возгорания из-за тока утечки в электроустановках зданий.
