Schneider Electric, Устройство защитного отключения K60 IDK-40-4-30-A 40A 4-полюсный 30мА тип A, A9Z01440

Основные параметры

• Ассортимент продукции : Acti 9
• Название продукта: Acti 9 ID K
• Тип продукта или компонента: Устройство защитного отключения (RCCB)
• Краткое имя устройства: ID K< /li>
• Описание полюса: 4P
• Нейтральное положение: СЛЕВА
• [In] номинальный ток: 40 А
• Тип сети: Переменный ток (AC) )
• Чувствительность по току утечки: 30 мА
• Задержка защиты по остаточному току: Мгновенная
• Тип защиты по остаточному току: Тип A
• Знак качества : VDE
/ul>

Дополнительные параметры:

• Расположение устройства в системе: Выход
• Частота сети: 50/60 Гц
• [Ue] номинал рабочее напряжение: 380...415 В переменного тока, 50 Гц.
• Технология отключения устройства защитного отключения: независимая от напряжения.
• Номинальная включающая и отключающая способность: Idm 500 А / Im 500 А.
>
• Номинальный условный ток короткого замыкания: GL63: Inc. 4,5 кА / K60: Inc. 6 кА
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50 Гц
• Номинальный импульс выдерживаемое напряжение [Uimp]: 4 кВ
• Ударный ток: 250 А
• Индикация положения контакта: НО
• Тип управления: Рычажный
• Способ монтажа: С защелкой
• Монтажное основание: DIN-рейка
• Ширина в модулях 9 мм: 8
• Высота: 81 мм
• Ширина: 72 мм.
• Глубина: 68 мм.
• Цвет: Белый.
• Механическая долговечность: 5000 циклов.
• Электрическая долговечность: АС-1: 2000. циклов
• Соединения - клеммы: двойное соединение сверху или снизу 1…35 мм², жесткое / двойное соединение сверху или снизу 1…25 мм², гибкое
• Длина изолированной секции: 14 мм для верха или нижнее соединение
• Момент затяжки: 3,5 Нм сверху или снизу

Рабочая среда

• Стандарты: EN/IEC 61008-1
• Уровень защиты IP: IP20 согласно IEC 60529 / IP40 (модульный корпус) согласно IEC 60529< /li>
• Степень загрязнения: 2
• Электромагнитная совместимость: импульсная выдержка 8/20 мкс, 200 А в соответствии с EN/IEC 61008-1
• Температура окружающей среды при эксплуатации: - 25…40 °С.
• Температура окружающей среды при хранении: -30…70 °С.

Выключатели защитного отключения серии ID K обеспечивают защиту от поражения электрическим током путем прямого контакта (≤ 30 мА) и непрямого контакта (300 мА) и защищают установку от возможности возгорания. Они предназначены для защиты электроустановок преимущественно в жилом строительстве: многоквартирных и частных домах. Предложение позволяет выбрать устройства от 25 до 63А в вариантах 2П и 4П с чувствительностью 30 или 300 мА. В зависимости от ваших потребностей доступны два типа выключателей: переменного тока и А. Тип переменного тока используется в стандартных электроустановках. Тип А применяется в установках питания компьютерного оборудования и в установках с подключенными источниками питания и выпрямителями.

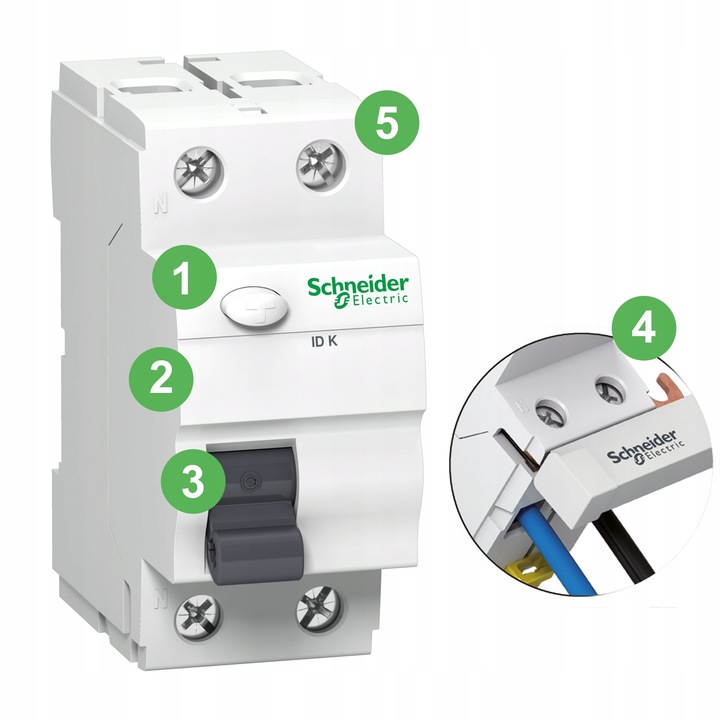

1-Кнопка проверки

2-Большое поле для маркера цепи

3-Отключение из-за помех сигнализирует о положении рычага управления

4- Подключения

• Снизу с помощью лепестковой рейки
• Снизу или сверху с помощью кабелей

Изолированные клеммы 5-IP22

Приложение

Серия устройств защитного отключения ID K идеально подходит для нужд жилищного строительства.

Установка

Устройства имеют двойные клеммы внизу для подключения кабелей и плоскую планку.

Контроль

Автоматические выключатели ID K следует проверять один раз в год в течение 7 лет, после 7 лет проверку следует проводить один раз в три месяца.

Выполнение

Н-контакт расположен с левой стороны, что облегчает шинное соединение УЗО с миниатюрными автоматическими выключателями.

Зеленый знак премиум-класса

Зеленый знак премиум-класса — это стремление компании Schneider Electric предоставлять продукцию с высочайшими экологическими характеристиками в своем классе. Это означает:
