Измеритель длины кабеля TDR рефлектометр CEM CLT-1000

номер по каталогу: 19935

Описание товара

Производителем устройства является известная компания CEM, подробное описание, гиперссылка на сайт производителя и руководство пользователя доступны по адресу: www.stratos. pl/strony/19935 .htm

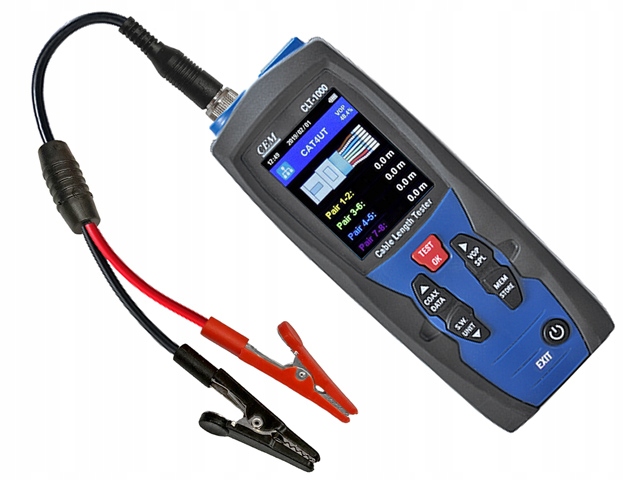

Измеритель CLT-1000 представляет собой точный цифровой измеритель длины двух- и более проводных кабелей. Измеритель представляет собой рефлектометр TDR (Time Domain Reflectometer), в котором длина кабеля рассчитывается на основе анализа времени возврата отправленных коротких зондирующих импульсов. Коэффициент скорости распространения отправляемых VoP-импульсов зависит от типа и параметров измеряемого кабеля, поэтому счетчик имеет сохраненную библиотеку кабелей и возможность определения собственных параметров на основе испытаний кабеля известной длины.

Прибор имеет разъемы RJ45 и BNC для прямого подключения кабелей с концевыми заглушками, а также набор переходников, позволяющих легко измерять кабели, не оконцованные вилками.

Измеряемые кабели могут быть намотаны на катушку, проложены в земле под штукатуркой и т.п. Условием правильного измерения является наличие двух металлических жил испытуемого кабеля (одна из жил может выступать за экран кабеля). ). Таким образом, вы можете измерять как многожильные телекоммуникационные кабели, так и коаксиальные кабели длиной от 5 м до 3 км.

Результаты измерений отображаются на цветном TFT ЖК-дисплее – для витой пары отображаются длины всех 4 пар. Измеритель имеет комплект кабелей и измерительных адаптеров, а также чехол для переноски и хранения.

Технические данные

• Напряжение питания: 3 В (батарейки в комплекте)
• Диапазон измерения: 5–3 км
• Разрешение: 0,1 м
• li>
• Точность: ±2% ±0,2 м для <100 м, ±2% ±0,5 м для >100 м.
• Диапазон регулировки VoP: 1–99,9%
• Разъемы: BNC, RJ45.
• Размеры измерителя (длина/ширина/высота): 152 мм/61 мм/34 мм.
• Вес измерителя (с батареями): около 230 г.
• В комплект входит счетчик, 2 батарейки типа АА, комплект кабелей и измерительных насадок, кейс и инструкция по эксплуатации.

Руководство по эксплуатации, технические характеристики и подробные параметры счетчика доступны на сайте www.stratos.pl/specyfikacje/19935.pdf

Продукт, который мы предлагаем, является новым, неиспользованным, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
