Измеритель сопротивления контура короткого замыкания и ожидаемого тока короткого замыкания CEM DT-5301

Номер по каталогу: 19080

Описание товара

Производителем устройства является известная компания CEM, подробное описание, гиперссылка на сайт производителя и руководство пользователя доступны по адресу: www.stratos. pl/strony/19080 .htm

Предлагаемый измеритель является профессиональным установочным инструментом для точного измерения полного сопротивления контура короткого замыкания (Loop Impedance) и ожидаемого тока короткого замыкания (PSC - Prospective Short Circuit Current) в строительство электроустановок. Вышеуказанные параметры необходимы для определения того, сработает ли сверхточная защита в электрической цепи в течение соответствующего времени, указанного в стандарте, не подвергая чувствительные элементы установки длительному воздействию опасного напряжения прикосновения.

Счетчик имеет следующие функции:

измерение переменного напряжения в диапазоне 50-250В (±2%)
• измерение короткого замыкания сопротивление контура в диапазоне 20/200/2000 Ом (±2%)
• измерение ожидаемого тока короткого замыкания в диапазоне 200/2000А/20кА (±2,0%)
• проверка правильности подключения измерительных проводов - светодиодные индикаторы обнаруживают и сигнализируют о наличии заземления (PE) и правильной или обратной полярности фазы (L ) и нейтральный (N) провода в розетке

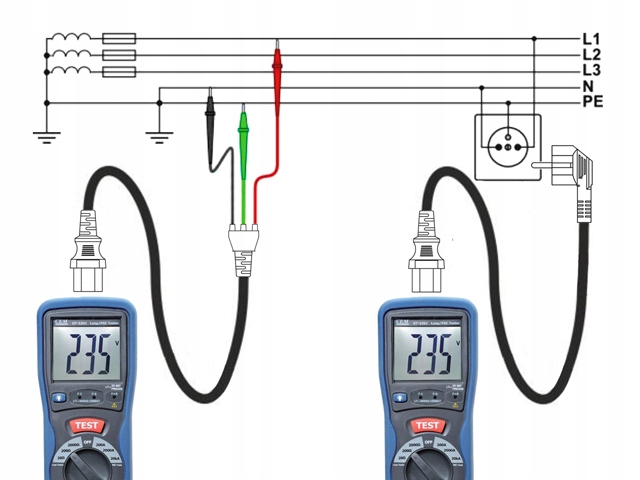

Измерение полного сопротивления петли короткого замыкания в цепях производится 3-полюсным методом. Измерительные провода подключаются к фазе (L), нулю (N) и земле (PE). В диапазоне 2000 Ом измерение импеданса контура L-PE выполняется при низком токе (15 мА) во избежание срабатывания УЗО.

Внимание! Измеритель поставляется с двумя измерительными проводами: один со штыревыми вилками, а другой со вилкой SCHUKO. В разных странах действуют разные стандарты подключения фазы (L) и нейтрали (N) в электрических розетках. В Польше используется конфигурация фазы слева, нуля справа, PE вверху, но, например, в США, Франции, Великобритании и большинстве европейских стран конфигурация нуля слева, фазы справа , используется PE вверху. Тестовый кабель со вилкой SCHUKO имеет контакты, подключенные по европейской схеме (фаза справа), и при подключении кабеля SCHUKO счетчик будет сигнализировать о неправильной полярности фазы с левой стороны розетки. В такой ситуации следует либо перекрестить тестовый кабель SCHUKO, либо использовать кабель с тестовыми контактами.

Тестовые контакты (после снятия защитных колпачков) имеют форму «бананов», что обеспечивает хорошую фиксацию в розетках 230В и позволяет прикреплять «зажимы-крокодилы» для облегчения подключения к измеряемым точкам.

Прибор имеет большой (50x62 мм) ЖК-дисплей с подсветкой для считывания результатов измерений, автоматическую блокировку при перегреве измерительного шунта и индикатор заряда батареи. Корпус измерителя изготовлен из нескользящего материала, в комплект поставки входит практичный футляр для хранения и переноски, а также набор тестовых проводов.

Технические данные

• Напряжение питания: 9 В (6 батареек типа АА по 1,5 В в комплекте)
• Дисплей: ЖК-дисплей, 3½ разряда, макс. дисплей 1999 г.
• Размеры счетчика (длина/ширина/высота): 200 мм/92 мм/50 мм.
• Вес счетчика (с комплектом батареек): около 560 г.
• В комплект входит счетчик, комплект батарей, комплект кабелей измерительных приборов, чехол для переноски и руководство по эксплуатации.

Спецификация, подробные параметры и инструкция по эксплуатации тестера доступны на сайте www.stratos.pl /specyfikacje/19080A.pdf

Продукт, который мы предлагаем, является новым, неиспользованным, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
