Измеритель параметров электроустановки MPI-540 + переходник для кабеля

Измеритель параметров электроустановки + Кабель-адаптер

SONEL MPI-540 Start + AutoISO-1000C

✔️ Самая большая сенсорная панель на рынке (7”) - исключительная эргономика и простота использования

✔️ Съемная карта microSD - легкое увеличение объема памяти

✔️ Li-Ion батарея - более продолжительная работа счетчика

✔️ Трехфазный регистратор параметров электросети - расширенная диагностика качества электроэнергии

✔️ Считывание данных текущих параметров сети - немедленная оценка проверяемого устройства

✔️ Параметры, измеряемые в классе S стандарта PN-EN 61000-4-30 - высокие измерения точность

✔️ Калькулятор потерь энергии - быстрая диагностика потенциальной экономии

✔️ В зависимости от объекта измерения и принятых стандартов (каждый провод между собой или провод с остальными закорочен и заземлен), реализация измерения сопротивления изоляции проводов или многожильных кабелейтребует нескольких подключений.

✔️ Чтобы сократить время тестирования и исключить неизбежные ошибки подключения, компания Sonel представила адаптер, выполняющий для оператора переключение между отдельными парами проводов.

✔️ Адаптер AUTO ISO 1000Cприменяется для измерения сопротивления изоляции кабелей и многожильных кабелей с измерительным напряжением до 1000 В

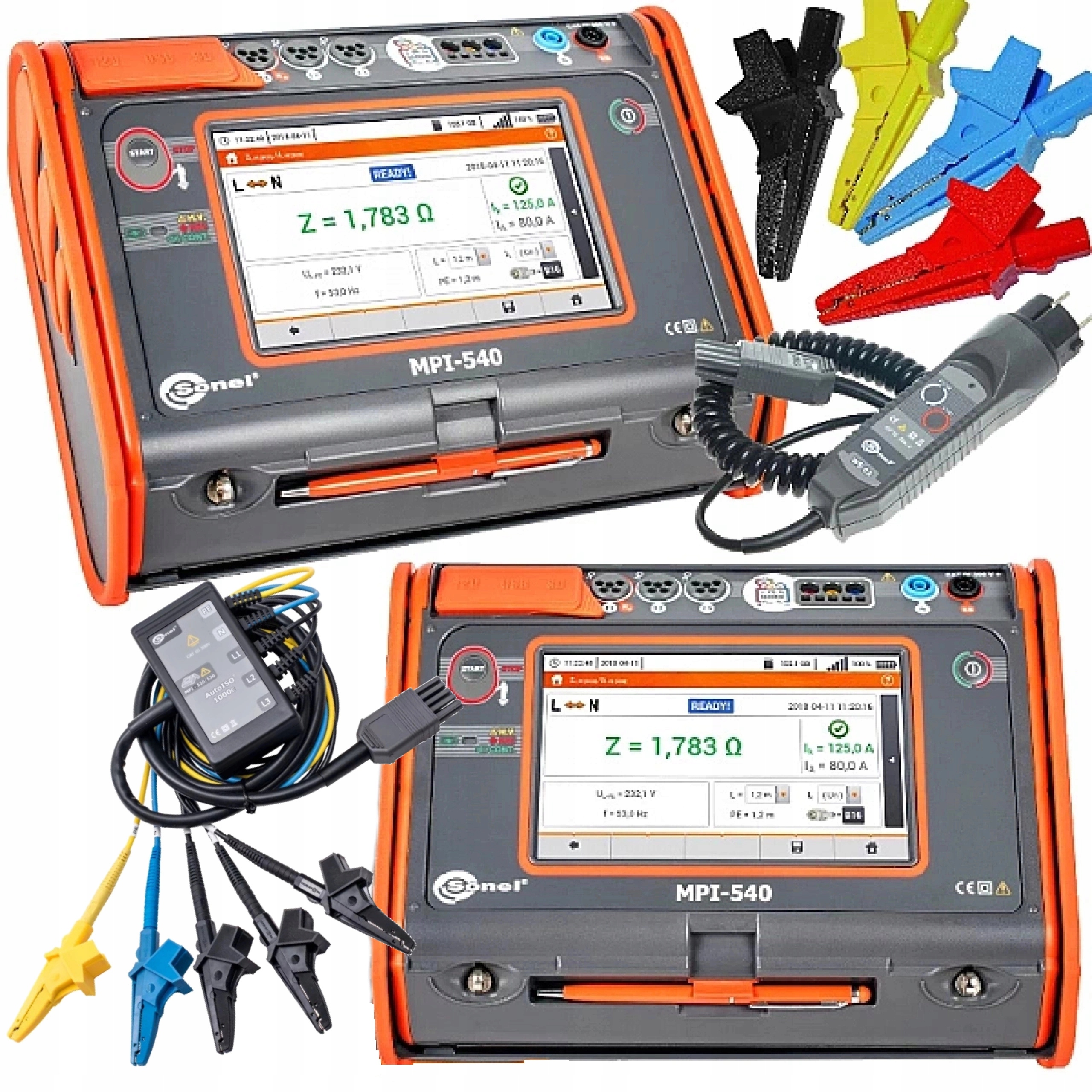

Что входит в комплект?

• 1 шт. MPI-540 Пусковой счетчик
• 1 шт. Адаптер SONEL AutoISO-1000C
• 1 шт. Кабель Uni-Schuko с измерительным триггером (CAT III 300 В)
• 4 шт. Кабель 1,2 м (штекер-банан) черный/красный/синий/желтый
• 4 шт. Зажим «крокодил» 1 кВ 20 А черный/красный/синий/желтый
• 3 шт. Зонд ножевой 1 кВ (розетка типа «банан») красный/синий/желтый
• 1 шт. Тестовый кабель 15 м на катушке для измерения заземления
• 1 шт. Кабель длиной 30 м на катушке для измерения заземления
• 2 шт. Зонд 30 см для забивания в землю
• 1 шт. Переходник для соединителей рейки с резьбой М4/М6 (комплект из 4 шт.)
• 1 шт. Интерфейсный USB-кабель
• 1 шт. Карта MicroSD 4 ГБ
• 1 шт. Кабель питания 230 В (вилка IEC C7)
• 1 шт. Блок питания для счетчиков (тип Z-7)
• 1 шт. Кабель для зарядки аккумулятора от автомобильной розетки
• 1 шт. Контейнер для аккумулятора Li-Ion 11,1 В 3,4 Ач
• 1 шт. Жгут для счетчика (тип Л-2)
• 1 шт. Корпус Л-2
• Свидетельство о поверке

Свидетельство о поверке представляет собой документ, выдаваемый бесплатно в процессе производства счетчика.

Он подтверждает метрологические свойства и соответствие. измерения.

В сертификате о калибровке под датой выдачи документа имеется пунктирное поле: «Дата ввода в эксплуатацию». Это поле, оставленное за пользователем устройства, в которое следует ввести дату покупки.

Введенная дата покупки может быть использована для определения следующей даты калибровки на основании рекомендации производителя:

Следующее метрологическое подтверждение (калибровку) рекомендуется провести в течение 12 месяцев с момента покупки, но не позднее 24 месяцев с даты изготовления/поверки.

Следующий метрологический контроль проводится Научно-исследовательской и калибровочной лабораторией Sonel S.A., а выдаваемый документ называется - Калибровка. Сертификат.

MPI-540 START

✅ Измерение всех параметров противошоковой защиты - одно устройство вместо нескольких

✅ Быстрое измерение петель КЗ с УЗО без срабатывания - экономия времени

✅ Автотесты - возможность последовательного выполнения автоматических измерений - упрощение измерения

✅ Быстрый путь от измерений к отчету – экономия времени

ФУНКЦИИ

✔Прибор MPI-540 может регистрировать параметры качества электроэнергии 50/60 Гц в классе S стандарта EN 61000-4-30:

• напряжения L1, L2, L3 - средние значения в диапазоне до 500 В,
• токи L1, L2, L3 – средние значения, измерение тока в диапазоне до 3 кА (в зависимости от используемых токоизмерительных клещей),
• частотав диапазоне 40 Гц - 70 Гц,
• активная мощность (P), реактивная мощность(Q), кажущаяся(S),
• коэффициент мощности (PF), cosφ, tgφ,
• гармоники(до 40-й по напряжению и току),
• коэффициент гармонических искаженийTHD по току и напряжению,
• регистрация событий по току и напряжению,
• поток энергии – 4 квадранта.

ВОЗМОЖНОСТИ

✔Прибор МПИ-540 может быть использован для выполнения всех приемочных измерений электроустановок в соответствии с действующими нормами:

• сопротивления контура повреждения (в том числе в цепях с УЗО),
• параметров УЗО,
• сопротивления изоляция,

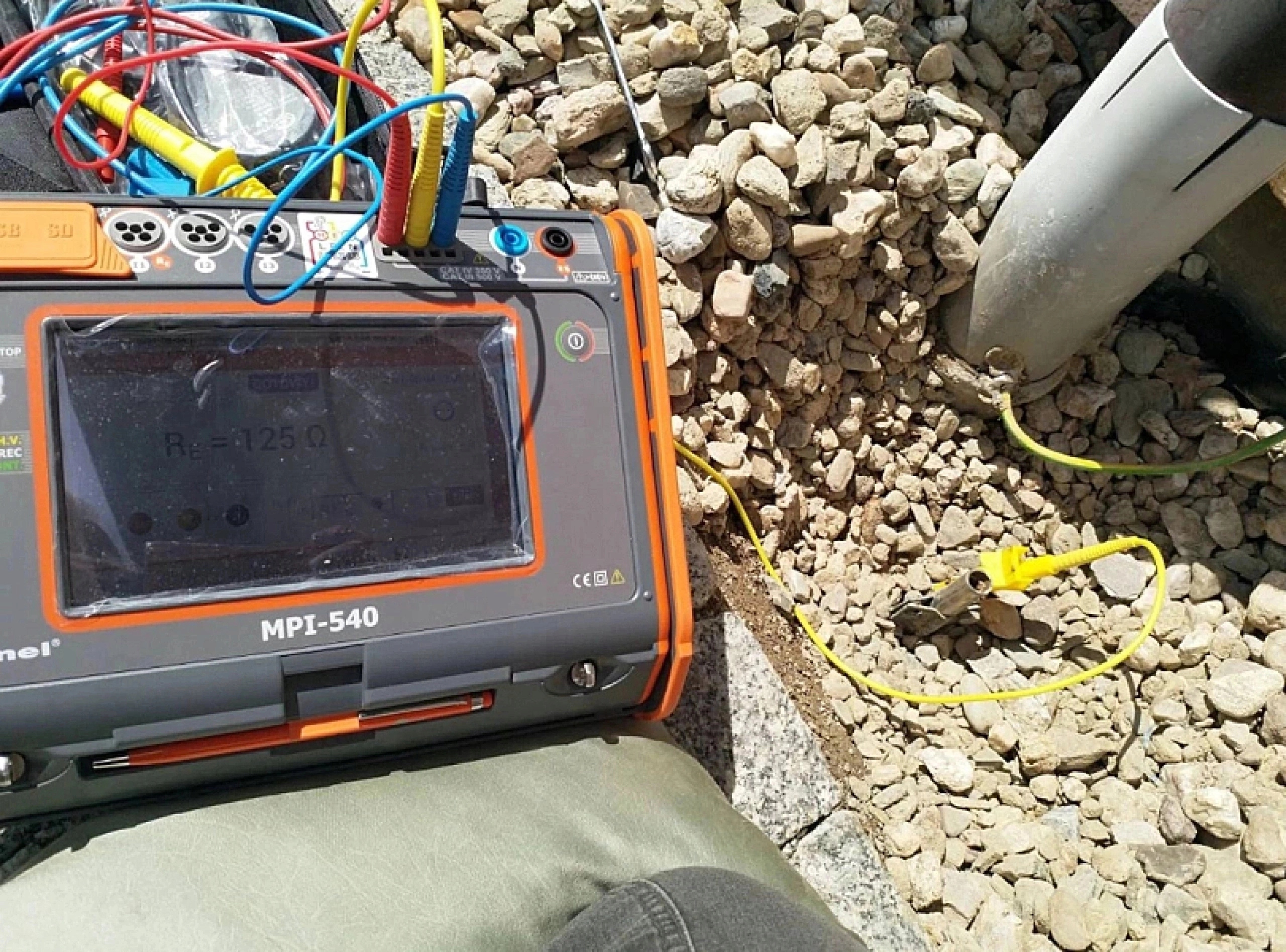

• сопротивление заземления (4 метода измерения + измерение удельного сопротивления грунта),
• непрерывность защитного и уравнивания потенциалов
• интенсивность света,
• проверка последовательности фаз,
• проверка направления вращения двигателя.

Комплексный анализ параметров сети

✅ Встроенный трехфазный регистратор позволяет наблюдать за текущим состоянием сети и фиксировать ее параметры, такие как напряжение, ток, мощность, гармоники, КНИ.

✅ Счетчик позволяет считывать выбранные значения и вызывать их графическое представление на экране в режиме реального времени.

Комплексный анализ параметров сети

✅ Параметры измеряютсянезависимо от регистрации, сохраненной на карте памяти. Прибор может отображать:

• диаграммы формы сигналов напряжения и тока (осциллограф),
• диаграммы изменения напряжения и тока во времени,
• векторную диаграмму,
• измерения многих параметров в табличной форме,
• диаграмму гармоник тока и напряжение.

СТРОИТЕЛЬСТВО

• A — Назад
• B — Сохранить
• C — Показать последнее измерение
• D — главное меню
• E Выбрать элемент
• F Показать дополнительные значки
• G Добавить элемент
• H Изменить элемент
• I Поиск
• J Удалить элемент
• K Закрыть МЕНЮ

✔️ Безопасность и условия использования

• Категория измерения согласно PN-EN 61010: IV 300 В, III 500 В
• Уровень защиты: IP51
• Тип изоляции согласно PN-EN 61010-1 и IEC 61557: двойной
• Рабочая температура: 0…+45°C

✔️ Память и связь

• Память результатов измерений: неограниченно
• Передача результатов: USB 2.0

✔️ Другое информация

• Стандарт качества - разработка, проектирование и производство: ISO 9001
• Изделие соответствует требованиям ЭМС (выбросы в промышленную среду) согласно стандартам: PN-EN 61326-1 PN-EN 61326-2-2

Коммуникация и программное обеспечение

💻 Преимуществом прибора является множество интерфейсов связи и взаимодействие с внешним программным обеспечением.

💻 Через USB-порт, съемную карту памяти SD или по беспроводной связи (Bluetooth, Wi-Fi) данные измерений могут передаваться на компьютер.

💻 Для формирования отчета об испытаниях в области противошоковой защиты используйте программу Sonel Pomiary Elektryczne.

💻 Запись скачанных ресурсов в простейшие форматы и распечатку обеспечивает Sonel Reader.

💻 Для чтения и анализ данных с самописца. Используется специализированная программа Sonel Analysis

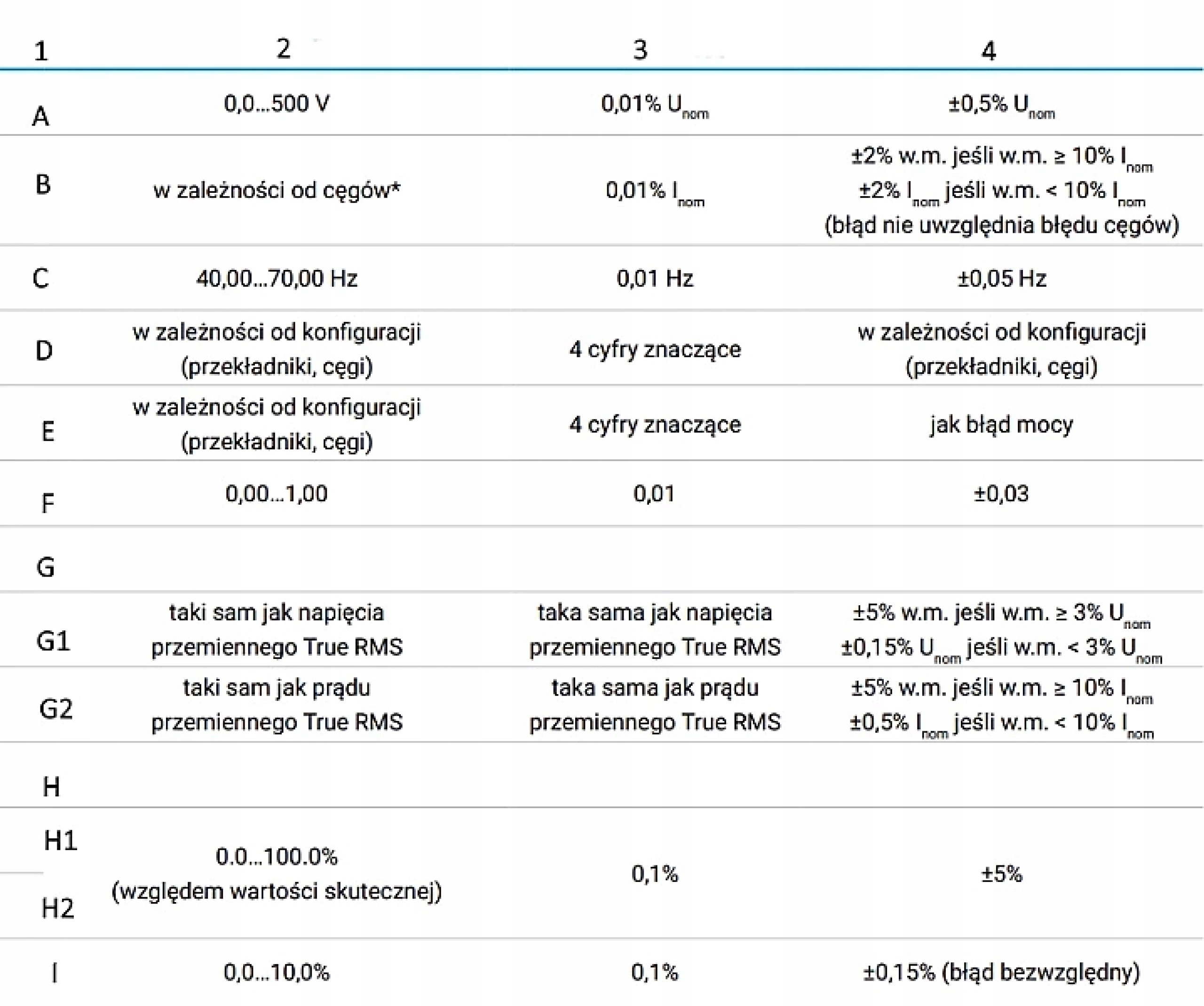

Спецификация - 3-фазный самописец

✔️ Обозначения в таблице:

• А- Параметр
• Б- Диапазон измерения
• С- Максимальное разрешение
• D- Основная погрешность
• 1- Напряжение переменного тока (TRMS)
• 2- TRMS переменного тока
• 3- Частота
• 4- Активная, реактивная, полная мощность и мощность искажений
• 5- Активная, реактивная и полная энергия
• 6- Cos и коэффициент мощности (PF)
• 7- Гармоники
• 7.1- Напряжение
• 7.2- Ток
• 8- THD
• 8.1 Напряжение
• 8.2 Ток
• 9- Коэффициент несимметрии

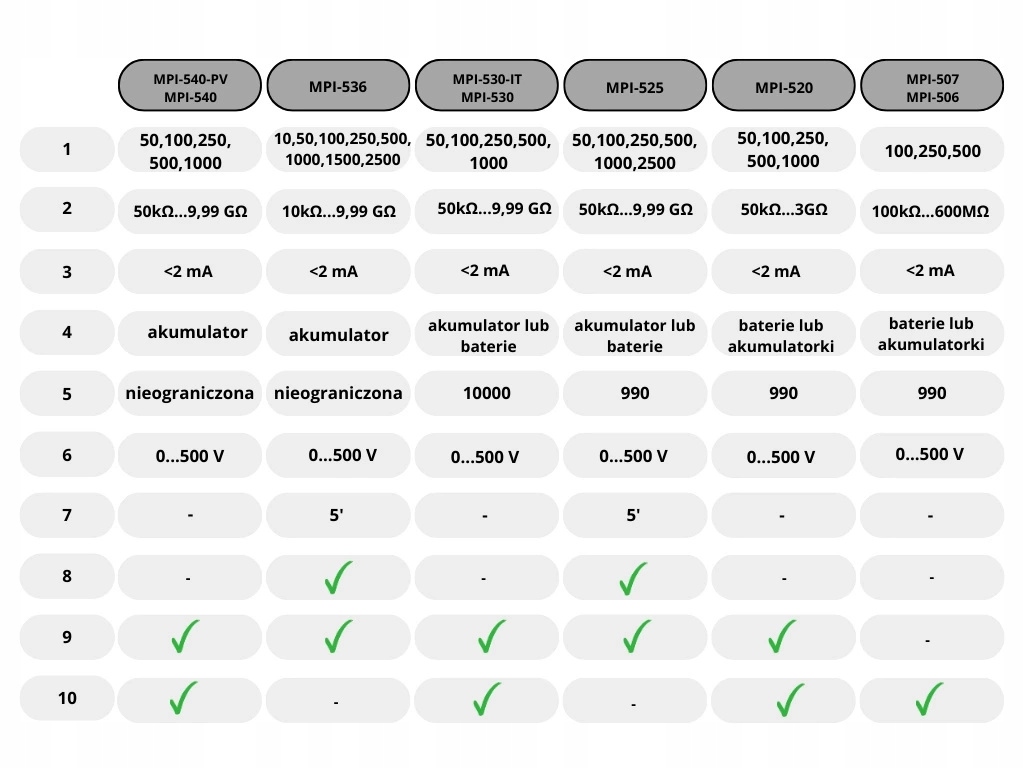

Спецификация - параметры электроустановок

✔️ Обозначения в таблице:

• А- Функции измерения
• Б- Диапазон измерения
• С- Диапазон отображения
• D- Разрешение
• Е- Точность (% м.в. + цифры)
• 1- Сопротивление заземления
• 1.1- 3- и 4-проводной метод
• 1.2- 3-проводной метод + зажим
• 1.3- 2-контактный метод
• 2- Удельное сопротивление почвы
• 3- Изоляция сопротивление
• 3.1- Измерение напряжения 50 В
• 3.2- Измерение напряжения 100 В
• 3.3- Измерение напряжения 250 В
• 3.4- Измерение напряжения 500 В
• 3.5- Измерение напряжения 1000 В V
• 4- Сопротивление защитных и эквипотенциальных проводников
• 4.1- Измерение целостности защитного и уравнивания потенциалов током 200 мА
• 4.2- Измерение сопротивления слабым током
