Измеритель параметров электроустановки. Адаптер для многожильных кабелей

Набор SONEL MPI-535 Измеритель параметров электроустановки + адаптер для кабелей AutoIso-1000C

SONEL WMPLMPI535ISO10C MPI-535 + адаптеры для кабелей AutoIso-1000C

✔️ Самая большая сенсорная панель на рынке (7 дюймов) – исключительная эргономика и простота использования использование

✔️ Съемная карта microSD – легкое увеличение объема памяти

✔️ Литий-ионный аккумулятор – более продолжительная работа счетчика

✔️ Измерение всех параметров защиты от ударов – одно устройство вместо нескольких

✔️ Быстрое измерение петель короткого замыкания с помощью УЗО без срабатывания (до нескольких секунд) - экономия времени

✔️ Самотестирование - возможность последовательного выполнения автоматических измерений - упрощение измерений

✔️ Быстрый путь от измерений до отчета - экономия времени

✔️ Адаптер AUTO ISO 1000C применяется для измерения сопротивления изоляции кабелей и многожильных проводов с испытательным напряжением до 1000 В. V.

✔️ В зависимости от объекта измерения и принятых стандартов (каждый провод между собой или провод к остальным закороченным и заземленным проводам) измерение сопротивления изоляции проводов или кабелей многопроводных требует нескольких подключений.

✔️ Чтобы сократить время испытаний и исключить неизбежные ошибки подключения, компания Sonel представила адаптер, выполняющий переключение между отдельными парами проводов для оператор.

В комплект входят:

• 1 шт. Измеритель SONEL MPI-535
• 1 шт. SONEL Переходник AutoISO-1000C
• 3 шт. Кабель 1,2 м (штекер типа «банан») красный/синий/желтый
• 1 шт. Кабель Uni-Schuko с измерительным триггером (CAT III 300 В)
• 3 шт. Зажим «крокодил» 1 кВ 20 А красный/синий/желтый
• 3 шт Ножковый щуп 1 кВ (гнездо «банан») красный/синий/желтый
• 1 шт. Кабель Uni-Schuko с измерительным триггером (CAT III 300 В)
• 2 шт. Кабель измерительный на катушке для заземляющих измерений 15 м / 30 м WAPRZ015BUBBSZ
• 2 шт. Щуп для забивания в землю 30 см.
• 1 шт. Интерфейсный USB-кабель
• 1 шт. Жгут к счетчику (тип Л-2)
• 1 шт. Корпус L2
• Поверочный сертификат

Блок питания:

• 1 шт. Кабель питания 230 В (вилка IEC C7)
• 1 шт. Блок питания для счетчиков (тип Z7)
• 1 шт. Контейнер с Li-Ion аккумулятором 11,1 В 3,4 Ач.

Поверочный сертификат представляет собой документ, выдаваемый бесплатно в процессе производства счетчика.

Он подтверждает метрологические свойства и сохранение стабильности измерений.

Поверочный сертификат содержит пунктирное поле под датой выдачи документа: «Дата ввода в эксплуатацию». Это поле, оставленное за пользователем устройства, в которое следует ввести дату покупки.

Введенная дата покупки может быть использована для определения следующей даты калибровки на основании рекомендации производителя:

Следующее метрологическое подтверждение (калибровку) рекомендуется провести в течение 12 месяцев с момента покупки, но не позднее 24 месяцев с даты изготовления/поверки.

Следующий метрологический контроль проводится Научно-исследовательской и калибровочной лабораторией Sonel S.A., а выдаваемый документ называется - Калибровка. Сертификат.

Особенности:

✔ сопротивление контура повреждения (также в цепях с УЗО),

✅ параметры УЗО,

✅ сопротивление изоляции,

✅ сопротивление заземления (4 метода измерения + измерение удельного сопротивления грунта),

✅ непрерывность защитных соединений и уравнивание соединений,

✅ интенсивность света,

✅ проверка последовательности фаз,

✅ проверка направления вращения двигателя.

Проверка безопасности установки

✅ Благодаря прибору можно проверять бытовые и производственные электроустановки на предмет безопасности. Измерения можно очень легко автоматизировать путем:

• тестирования устройств защитного отключения в автоматическом режиме,
• автоматических тестов – т.е. свободно настраиваемых последовательностей измерений,
• использования адаптера AutoISO-1000C для проверки сопротивления изоляции 3-, 4- и 4-проводных кабелей. 5-проводной.

Безопасность и условия использования

• Категория измерения согласно PN-EN 61010 IV 300 В, III 500 В
• Степень защиты IP51
• Тип изоляции согласно PN-EN 61010-1 и IEC 61557 двойной
• Размеры288 x 223 x 75 мм
• Вес метраок. 2,5 кг
• Рабочая температура0…+45°C
• Температура хранения -20…+60°C
• Влажность 20…90% Номинальная температура 23 ± 2°C
• Справочная влажность 40%…60%

Технические характеристики

• A- Функции измерения
• B- Диапазон измерения
• C- Диапазон отображения
• D- Разрешение
• E- Точность
• 1- Полное сопротивление контура повреждения
• 1.1- ZL-PE, ZL-N, ZL-L петля короткого замыкания
• 1.2- ZL-PE петля короткого замыкания в режиме УЗО
• 2- Измерение параметров УЗО
• 2.1- Проверка отключения УЗО и измерение времени срабатывания tA испытательный ток 0,5 In, 1 In, 2 In, 5 В
• 2.2- Общего типа и УЗО с короткой задержкой
• 2.3- Селективное УЗО
• 3- Измерение тока срабатывания УЗО IA измерительного тока 0,2 В…2,0 В
• 3.1- для синусоидального тока утечки (переменного типа)
• 3.2- для тока утечки 1-проводной и 1-проводной с резервированием постоянного тока 6 мА (тип A)
• 3.3- для постоянного остаточного тока (тип B)
• 4- Сопротивление заземления
• 4.1- 3- и 4-проводной метод
• 4.2- 3-проводной метод + зажимы
• 4.3- Метод двух зажимов
• 5- Удельное сопротивление грунта

Технические характеристики

• A- Функции измерения
• B- Диапазон измерения
• C- Диапазон отображения
• D- Разрешение
• E- Точность
• 1.1- Сопротивление изоляции/Измерительное напряжение 50 В
• 1.2- Измерение напряжения 100 В
• 1.3- Измерение напряжения 250 В
• 1.4- Измерение напряжения 500 В
• 1.5- Измерение напряжения 1000 В
• 2- Сопротивление защитных проводников и эквипотенциала соединения
• 2.1- Измерение непрерывности защитного и эквипотенциального соединения с током 200 мА
• 2.2- Измерение сопротивления при слабом токе
• 3- Освещенность
• 3.1- Измерение в люксах (лк)
• 3.2- Измерение в фут-кандела (fc)
• 4- Индикация последовательности фаз

Память и связь

• Неограниченная память результатов измерений
• Передача результатов USB 2.0

Другая информация

• Стандарт качества - разработка, проектирование и производство ISO 9001
• Изделие соответствует требованиям ЭМС (излучение для промышленной среды) согласно согласно стандартам PN-EN 61326-1 PN-EN 61326-2-2

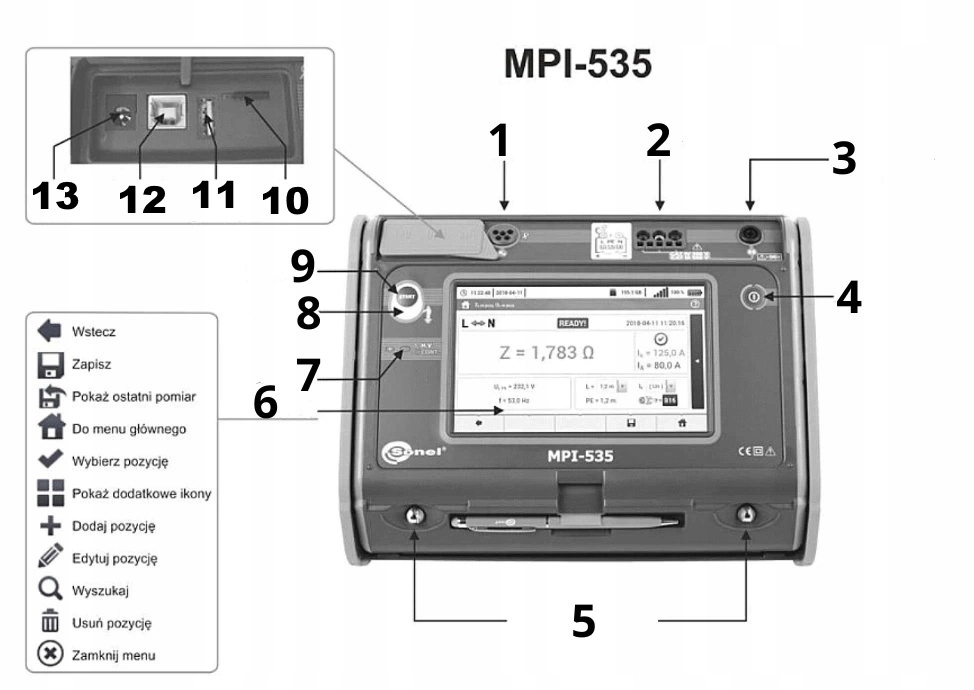

Конструкция измерителя
