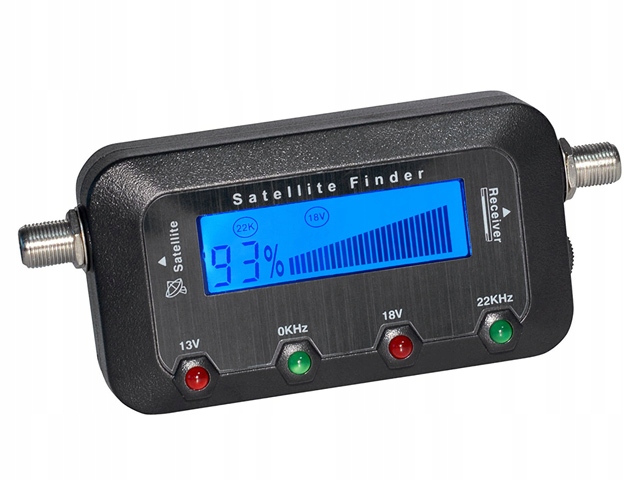

Измеритель спутникового сигнала с ЖК-дисплеем и индикатором поляризации MAXTRACK

номер по каталогу: 19118

Описание товара

Подробное описание, гиперссылка на сайт производителя и руководство пользователя доступны по адресу: www.stratos.pl/strony/19118.htm

Предлагаемое устройство используется для точных настроек спутниковой антенны. Измеритель, подключенный между конвертером и SAT-тюнером, показывает уровень сигнала SAT на ЖК-экране с подсветкой в ​​масштабе 0–100%. Регулируемый аттенюатор сигнала обеспечивает точную настройку. Дополнительным удобством расположения антенны является встроенный зуммер, который сигнализирует об увеличении уровня измеряемого ТВ-сигнала путем изменения издаваемого звука.

Прибор имеет два гнезда F. Подключите спутниковую антенну. конвертер в разъем спутника и тюнер SAT в разъем приемника. Соединительные кабели должны быть завершены вилками типа F.

Помимо силы сигнала, измеритель отображает параметры измеряемого сигнала, выбранные в тюнере: поляризацию (красные светодиоды 13В или 18В) и диапазон частот (зеленые светодиоды 0кГц или 22кГц). Соответствующие значения также отображаются на ЖК-дисплее. Для счетчика требуется питание 13-18В, которое берется от подключенного SAT-тюнера.

Подключение и настройка антенны

1) Кабель, соединяющий SAT-тюнер (или мультисвитч в случае более крупных установок) с конвертером, следует отсоединить от конвертера и подключен к входу «Приемник» счетчика. Вход «Спутник» счетчика должен быть подключен с помощью кабеля F-F с преобразователем. О правильном подключении свидетельствует загорание ЖК-экрана.

2) С помощью ручки ослабления (с правой стороны измерителя) установите максимальную чувствительность измерителя (т.е. минимальное затухание) и грубо отрегулируйте антенну в зависимости от силы считываемого сигнала и звука, издаваемого измерителем (чем короче перерывы, тем сильнее сигнал).

3) После достигнув максимального значения (100%), уменьшаем чувствительность измерителя (увеличиваем затухание) и точно выставляем тарелку антенны.

4) Повторяем пункт 3 до тех пор, пока не перестанем получать более высокие показания счетчика при перемещении антенны. Это означает, что антенна расположена оптимально.

Технические данные

• Разъемы: 2 гнезда F
• Сопротивление: 75 Ом
• Диапазон частот: 0,95–2,15 ГГц
• Уровень входного сигнала: мин -40дБм, макс -10дБм
• Питание: 13-18В (берётся от подключенного SAT-тюнера)
• Размеры (ширина/высота/глубина): 100 / 55/32 мм
• Вес измерителя: около 70 г.
• В комплект входят: SAT-метр и руководство пользователя.

Спецификация и подробные параметры доступны на сайте www.stratos.pl/specyfikacje/19118.pdf
