ЦИФРОВОЙ СЧЕТЧИК TRUE RMS С АВТОМАТИЧЕСКИМ И РУЧНЫМ ДИАПАЗОНОМ, ЖК-дисплей 9999

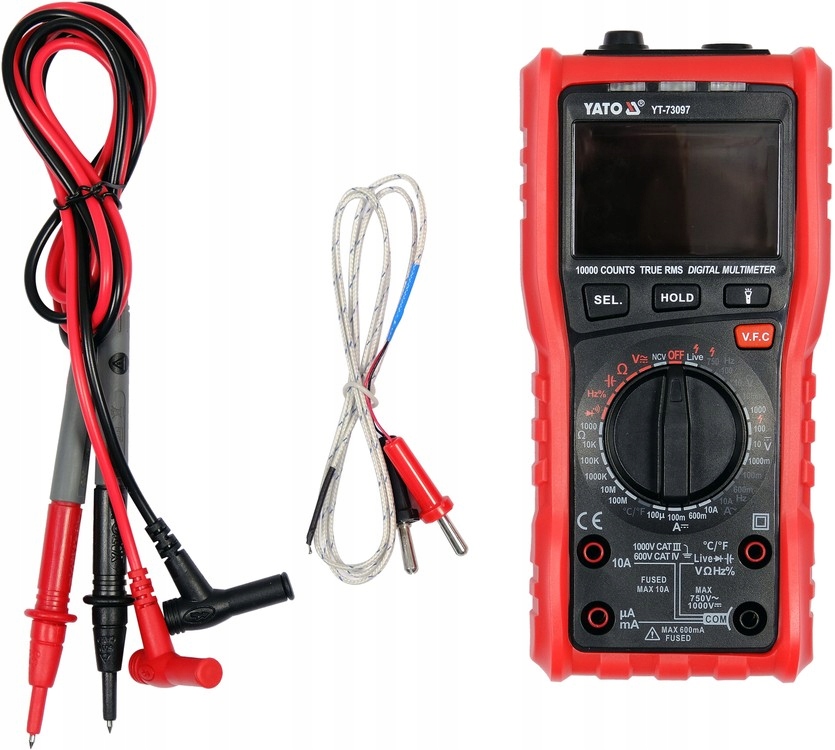

YATO YT-73097

YT-73097 универсальный измеритель с функцией TRUE RMS, уникальной конструкцией с автоматическим и ручным диапазоном измерения . Он позволяет выполнять базовые и расширенные измерения электрических величин. Большой многофункциональный ЖК-дисплей позволяет в некоторых режимах измерения отображать два значения одновременно, например, напряжение и частоту от сетевой розетки. Корпус оснащен красным резиновым чехлом с выделенными местами для измерительных щупов, благодаря чему прибор не выскальзывает из рук и сводит к минимуму риск повреждения при падении. Современный дизайн платы и специальное программное обеспечение означают не только скорость, точность и повторяемость показаний, но и повышенный уровень безопасности, о чем свидетельствует получение сертификата CAT IV до 600В.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• Измерение переменного напряжения: A.C. 0–750 В, TRUE RMS + V.F.C.
• Измерение напряжения постоянного тока: D.C. 0–1000 В.
• Измерение переменного тока: переменный ток. 0–10 А, TRUE RMS
• Измерение постоянного тока: D.C. 0–10 А.
• измерение сопротивления: 0–99,99 МОм.
• проверка диодов: IF 1 мА, UR 3,2 В.
• проверка целостности цепи: 0–30 Ом.
>

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение емкости конденсатора: 0–99,99 мФ
• измерение частоты: 0–9,999 МГц< /li>
• измерение коэффициента заполнения: 1–99 %
• измерение температуры: от -20 до 1000 °C
• бесконтактное обнаружение переменного напряжения: NCV

ВСТРОЕННЫЕ ФУНКЦИИ

• TRUE RMS - счетчик с этой функцией рассчитывает реальное действующее значение переменного напряжения и тока для как синусоидальные, так и синусоидальные сигналы, а не синусоидальные. Устройство сначала измеряет фактическое значение синусоидального сигнала через несколько интервалов времени → затем возводит в квадрат результаты измерения → суммирует их → вычисляет среднее значение → и, наконец, возводит средний результат в квадрат. Результатом измерения является реальное действующее значение переменного напряжения/тока, даже для деформированной синусоидальной или прямоугольной волны.
• NCV - бесконтактное определение переменного напряжения с помощью индуктивного датчика. метод. Счетчик обнаруживает наличие напряжения в изолированном проводе с помощью датчика NCV на передней панели устройства.
• LIVE - проверка наличия фазы с помощью одного из измерительных щупов. Он позволяет проверить, в каком из отверстий электрической розетки находится фаза. Вставьте измерительный щуп в отверстие, при обнаружении фазы на дисплее появится надпись LIVE
• V.F.C. - ФНЧ. Функция используется, например, при измерении выходного напряжения контроллера электродвигателя, который использует изменение частоты и напряжения для управления скоростью двигателя (ЧРП-контроллеры). После активации функции измеритель фильтрует высокочастотные помехи, например, от ШИМ-сигнала, и оставляет только низкочастотные. Благодаря этому фильтр обеспечивает точное измерение действующего значения напряжения/тока, поступающего на двигатель.
• АВТО – автоматическая регулировка диапазона измерения. При измерении неизвестных величин с помощью измерителя с ручным изменением диапазона с помощью ручки измерения следует производить последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат - в противном случае вы рискуете повредить прибор. Однако в случае с мультиметром с функцией АВТО достаточно выполнить одно измерение и мультиметр автоматически найдет оптимальный диапазон. Измеритель YT-73097 имеет уникальную конструкцию, поскольку, помимо автоматических режимов измерения, он также предлагает измерения основных электрических величин в диапазонах, устанавливаемых вручную с помощью ручки, что сочетает в себе преимущества обоих решений. Зная приблизительное значение измерения и установив соответствующий диапазон, мы выиграем в скорости индикации
• SEL - смене режима измерения, например с измерения напряжения переменного на постоянное< /li>
• HOLD — сохранение текущего измеренного значения на дисплее.
• ФОНАРИК — на передней панели устройства имеется диод для подсветка рабочей зоны, которую можно включать и выключать этой кнопкой

ТОЧНОСТЬ ИЗМЕРЕНИЯ

Пример определения точности измерения переменного напряжения. Расчеты результата измерения: 235В.

• Погрешность измерения измерителя YT-73097 для этого диапазона составляет: ±(1,0%+5), разрешение 0,1В.
• Погрешность измерения. формула расчета: (результат измерения х 1,0%) + 5 х разрешение
• расчеты: (235 х 1,0%) + 5 х 0,1 = 2,35 + 0,5 = 2,85В

Фактический результат с учетом погрешности измерения для индикации 235В = 235±2,85В

• Результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,09В
• результат с учетом погрешности измерения для обозначения измерения переменного тока: 8А = 8±0,15А

Таблицу с разрешением и точностью для данного измерения можно можно найти в руководстве пользователя.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 9999
• звуковой и световой сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматический режим для проверки диодов и целостности цепи, в этой настройке прибор будет автоматически определяет, имеет ли дело дело с диодом или с низкоомной цепью.
• возможность включить проверку целостности диода и цепи отдельно с помощью кнопки SEL, при настройке проверки целостности сразу раздастся звуковой сигнал
• b>
• в комплекте измерительные щупы длина 15 см
• длина кабеля с щупами: 110 см
• диаметр кабеля с изоляцией: 3,5 мм
• конструкция с защитой от перегрузки и защитой для измерения тока и напряжения
• сигнализацией перегорания предохранителя
• сигнализация, когда измерительный щуп вставлен не в то гнездо, например, если после включения счетчика мы настроили его на измерение напряжения и вставили измерительный щуп в гнездо для измерения тока, появится слово LEAD на дисплее li>
• Корпус из АБС-пластика
• автоматическое отключение счетчика после 10 минут бездействия
• индикатор низкого заряда батареи
• источник питания: два 1,5 Батарейки типа В (АА)
