Тестер внутреннего сопротивления HBT3563A для аккумулятора Hantek 110 В

Hantek HBT3563A — это стационарный тестер внутреннего сопротивления из серии HBT3000, предназначенный для быстрых и очень точных измерений одиночных элементов и низковольтных аккумуляторных блоков в производстве, обслуживании и обеспечении качества. Ключевой особенностью версии HBT3563A является диапазон измерения напряжения холостого хода (OCV) 0–360 В постоянного тока и широкий диапазон измерения импеданса 0–3,6 кОм со сверхвысоким разрешением 0,1 мкОм для сопротивления и 1 мкВ для напряжения. В приборе используется четырёхпроводной (4-клеммный) метод переменного тока, который исключает влияние сопротивления измерительных проводов и позволяет достоверно оценивать состояние аккумуляторов с очень низким внутренним сопротивлением. На практике это приводит к стабильным и повторяемым показаниям как в лаборатории, так и на производственных линиях, где циклы измерений составляют десятки миллисекунд. Модель предлагает набор коммуникационных интерфейсов, облегчающих интеграцию в тестовые системы: USB-хост/устройство, LAN, RS-232/485, EXT I/O для управления и сигнализации, а также Аналоговый выход.

Встроенный компаратор позволяет вам устанавливать независимые пороговые значения для напряжения и сопротивления для автоматической классификации результатов как PASS/UNPASS, в то время как статистический раздел подсчитывает, среди прочего, среднее, мин./макс., стандартное отклонение и может рисовать нормальное распределение на экране устройства. Для обеспечения точности предусмотрена короткая процедура обнуления (0 ADJ), которая компенсирует термоэлектрические напряжения и дрейф. Режимы выборки (медленный/средний/быстрый) позволяют регулировать скорость в соответствии с требованиями вашего процесса: время однократного измерения составляет около 40 мс в высокопроизводительных приложениях.

С эксплуатационной стороны HBT3563A имеет понятный интерфейс с быстрой сменой диапазонов напряжения и сопротивления и удобными сочетаниями клавиш. Устройство поддерживает сохранение данных и снимков экрана на USB-накопителе, а также обновление программного обеспечения с флэш-накопителя, а при автоматизации тестирования им можно управлять через SCPI (через USB/LAN/RS-232/485), включая использование популярных инструментов VISA/IO. Благодаря этому их можно легко подключить к существующим станциям EOL, выбору положительных/отрицательных полюсов пакетов или системам отслеживания, гарантируя при этом, что измеренное OCV не превысит 110 В.

Богатые коммуникационные возможности

Стандартное устройство оснащено интерфейсами RS232/485, LAN, EXT I/O, USB Host, USB Device и АНАЛОГОВОГО ВЫХОДА. Широкий набор доступных разъемов делает устройство идеальным для интеграции в системы управления процессом производства аккумуляторов.

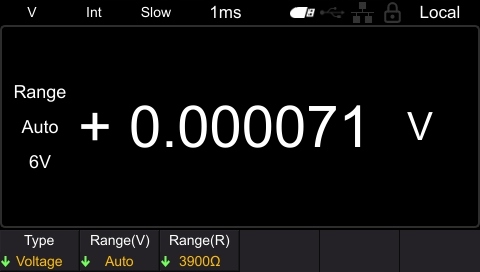

Высокая точность и широкий диапазон измерений

6½ разрядов, диапазон измерения напряжения до 110В и измерение сопротивления в диапазоне 0 ~ 3,6 кОм гарантируют высокую точность и скорость работы, характерные для приборов, предназначенных для проверки внутреннего сопротивления аккумуляторов. Эти параметры полностью соответствуют вашим требованиям.

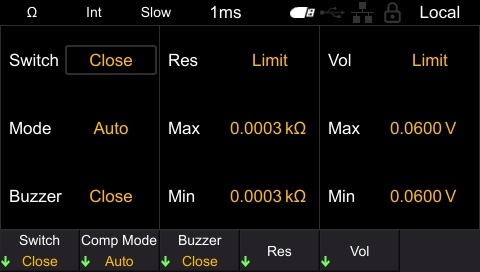

Функция сравнения параметров

Сопротивление и напряжение измеряются независимо, а функция представления и передачи результатов позволяет более точно отслеживать и анализировать рабочее состояние цепи или устройства.

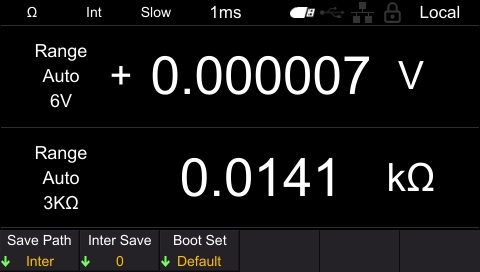

Функция сохранения/чтения настроек

Исходные параметры можно сохранить во внутренней памяти или на USB-накопителе, что избавляет от необходимости каждый раз проводить трудоемкую настройку. Просто нажмите соответствующую кнопку при запуске, чтобы быстро загрузить ранее сохраненные настройки приложения.

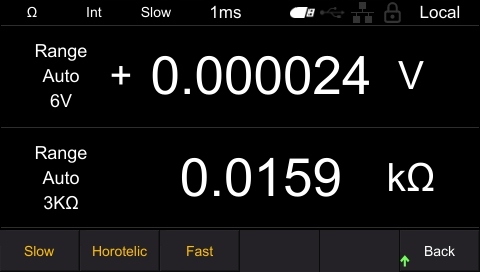

Три режима выборки

Частоту выборки можно установить на один из трех уровней (быстрый, средний или медленный), что позволяет настроить рабочие параметры в соответствии с различными требованиями к измерениям. Самое быстрое считывание может быть выполнено примерно за 40 мс, а снижение частоты дискретизации повышает точность измерения.

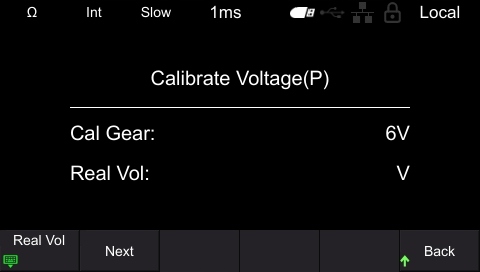

Функция коррекции

Калибровка включает два режима: по напряжению и сопротивлению. Калибровка сопротивления позволяет компенсировать напряжение смещения и дрейф усиления внутренней измерительной системы, что приводит к более высокой точности результатов.

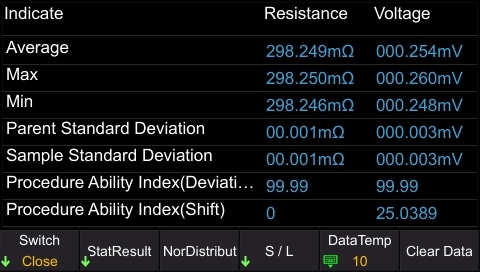

Статистическая функция

Устройство позволяет рассчитывать различные статистические параметры, такие как среднее, максимальное и минимальное значения и стандартное отклонение. Эти данные облегчают представление нормального распределения и позволяют наглядно его визуализировать в результатах измерений.

Технические параметры

- производитель: Hantek

- модель: HBT3563A

- тестер, измеритель внутреннего сопротивления аккумуляторов

- измерение внутреннего сопротивления аккумуляторов, корпусов до 360В

- диапазон измерения сопротивления: 3 - 3,6 кОм

- 6 1/2-разрядный тестер внутреннего сопротивления с высоким разрешением - устройство, предназначенное для точных и быстрых измерений батареи

- высокое разрешение: 0,1 мкОм для сопротивления, 10 мкВ для напряжения

- три режима выборки (медленный/средний/быстрый) - измерение от 40 мс

- Метод с 4 клеммами переменного тока исключает влияние тестовых проводов

- одновременное считывание внутреннего сопротивления и напряжения батареи

- функция нулевой компенсации и коррекции условий окружающей среды для большей точности

- поддержка сохранения данных и снимков экрана на USB-накопителе, возможность обновления программного обеспечения

- обширные интерфейсы связи: RS232/485, LAN, EXT I/O, USB Хост/Устройство, аналоговый выход

- статистические функции с визуализацией нормального распределения результатов

- метод измерения: 4-проводной

- время измерения: быстрый режим до 40 мс

- функция сравнения напряжения и сопротивления

- компенсация напряжения поляризации (обнуление)

- возможность сохранения скриншота на внешнее USB-устройство

- бесплатные обновления устройства с сайта производителя

- расчет среднего, максимального и минимального значения

- расчет стандартного отклонения

- нормальная диаграмма распределения

- идеально подходит для тестирования отдельных элементов и упаковок на станциях технического обслуживания

- в случае аккумуляторов с BMS измерение может быть неправильным или измерение не происходит

• Измерение напряжения

  Диапазон: 360 В

  Максимальное показание: 396 В

  Разрешение: 1 мкВ

  Погрешность: ±0,01% + 3 цифры

  Измерение сопротивление

  Доступные диапазоны и разрешения:

  3 мОм → 0,1 мкОм

  30 мОм → 1 мкОм

  300 мОм → 10 мкОм

  3 Ом → 100 мкОм

  30 Ом → 1 мОм

  300 Ом → 10 мОм

  3 кОм → 100 мОм

  Измерительный ток: 10 мА / 1 мА / 100 мкА / 10 мкА

  Погрешность:

  3 мОм: ±0,5 % + 4 цифры

  30 мОм и выше: ±0,5 % + 5 цифр

  Метод измерения

  Измерение переменного тока с четырьмя клеммами

  Частота измерения

  1 кГц

  Временная характеристика

  Около 5 мс

  Напряжение на открытой клемме

  Пиковое 12 В

  Выборка скорость

  Быстрый режим:

  ОмВ: 60 мс

  Ом или В: 40 мс

  Средний режим:

  ОмВ: 300 мс

  Ом или В: 200 мс

  Медленный режим:

  ОмВ: 600 мс

  Ом или В: 400 мс

  Допустимое общее сопротивление линии

  Диапазоны: 3 мОм / 30 мОм / 300 мОм

  Смысловая линия: до 3 Ом

  Истоковая линия: до 3 Ом

  Ноль регулировка

  Да

  Измерение импульсного выходного тока

  Непрерывный и импульсный режим

  Функции измерения

  Статистика: среднее, максимальное, минимальное

  Стандартное отклонение и отклонение выборки

  Индекс возможностей процесса (дисперсия и отклонение)

  Время задержки

  Настраиваемое: Вкл/Выкл, от 1 мс до 9999 мс

  Запись/Чтение

  До 1000 измерений

  Триггер

  Внутренний, внешний, ручной

  Интерфейсы

  RS232/485, USB, LAN, I/O

  Аналоговый выход

  Дисплей

  ЖК-экран 4,3 дюйма

  Электропитание

  110 В ±10% или 220 В ±10%, 47–63 Гц

  Размеры

  208,5 мм × 84,5 мм × 264 мм

В комплект входит

- 1 измеритель внутреннего сопротивления аккумулятора HBT3563A

- 1 измерительный провод с иглой HT2100

- 1 кабель питания

- 1 измерительный провод с зажимом/крокодилом

- 1 USB-кабель

- 1 оригинальная упаковка
