Платформа OTDR-измерений 10 в 1, рефлектометр под напряжением 1650 нм

MTP50-L13A

MTP50-L13A OTDR-измерительная платформа

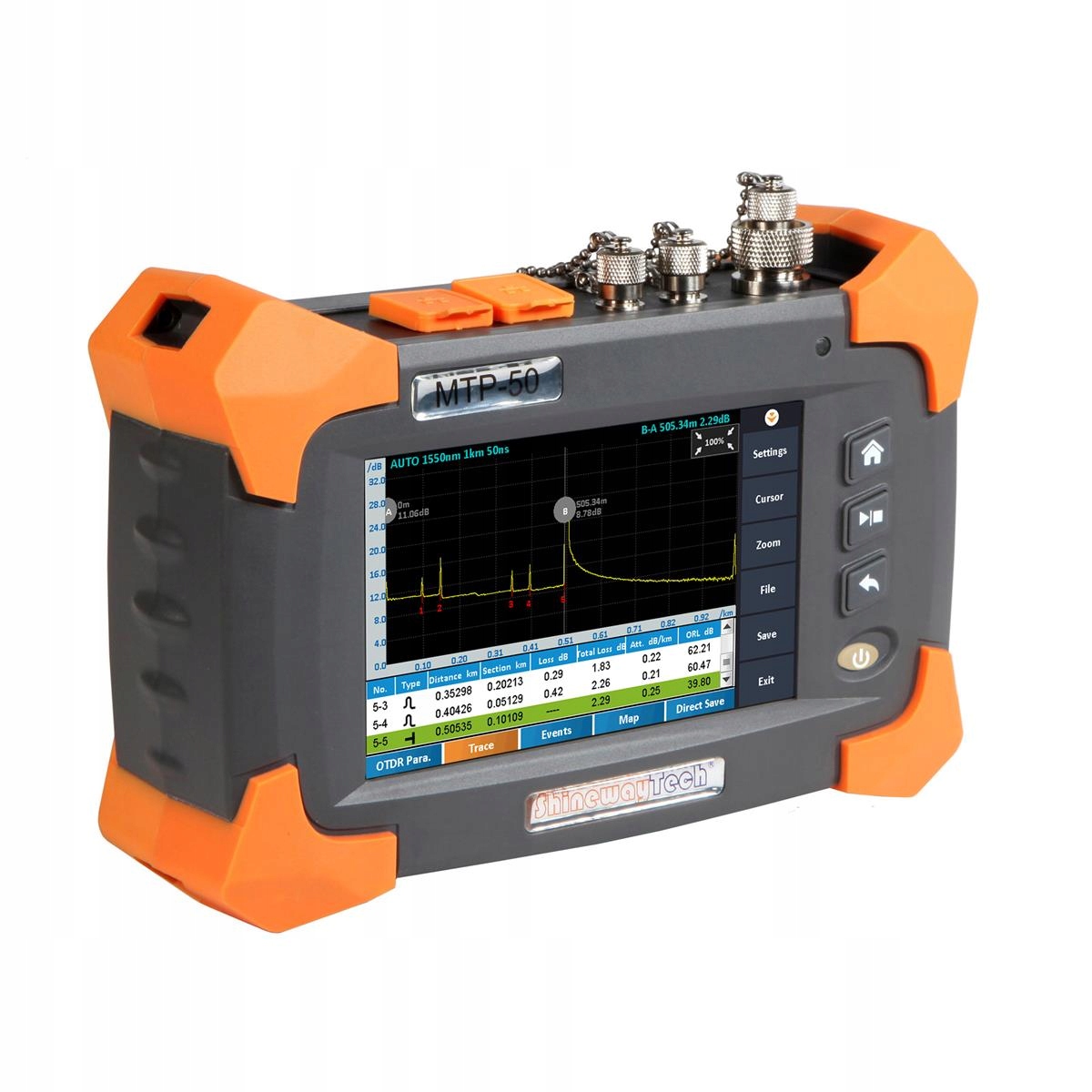

Многофункциональная измерительная платформа MTP50Это устройство предназначено для работы с сетями FTTX/WAN. Его основная задача — измерение затухания оптоволоконного тракта (функция оптического рефлектометра) и анализ происходящих событий (разъем, изгибы, сращивание и т. д.). Кроме того, платформа имеет модули, расширяющие ее возможности, в том числе: источник света, измеритель мощности, локатор повреждений и модуль для работы с кабелями RJ45 (в модели L13A-R).

Прибор выполняет измерения в окне 1650нм и имеет возможность выполнять измерения в реальном времени активных волокна благодаря встроенному фильтру. Также он выполняет измерения через разветвители до соотношения 1:8 (1:16 покажет форму сигнала, но с большим «шумом»).

Прибор предлагает измерения в автоматическом и экспертном режимах, а также функция LinkImage (облегчающая анализ). Аккумулятор большой емкости позволяет работать в течение длительного времени вдали от источника питания.

Устройство было разработано для монтажников, подрядчиков и операторов сетевых услуг, которые ежедневно занимаются монтажом, строительством и обслуживанием. сетях, а также решение сетевых проблем. Платформа предлагает удобное и точное тестирование в автоматическом и ручном режиме, проверку волн различной длины, а также многофункциональный анализ. Это более дешевая альтернатива MTP-200.

Особенности:

• Работа на длине волны 1650 нм – фильтрация, измерение по активному волокну,
• Динамический диапазон 22 дБ,
• Мертвые зоны: 1,5 м для события (EDZ) и 8 м для затухания (ADZ),
• 5-дюймовый сенсорный дисплей,

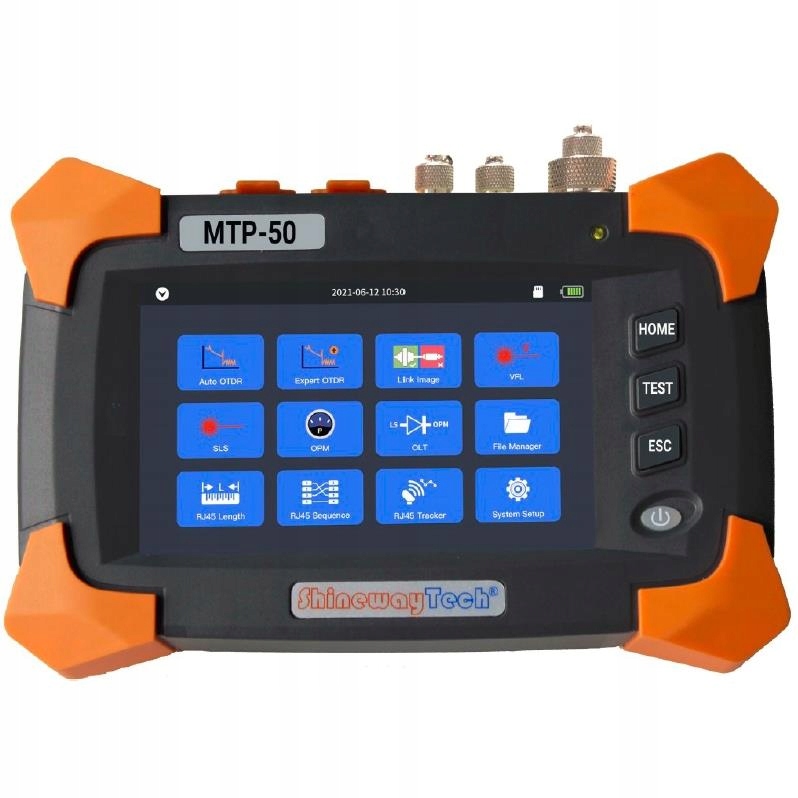

• Многозадачность: возможность одновременного использования функций OTDR, OPM и VFL.
• Режимы измерения: Авто, Эксперт, Усреднение, Реальное время.

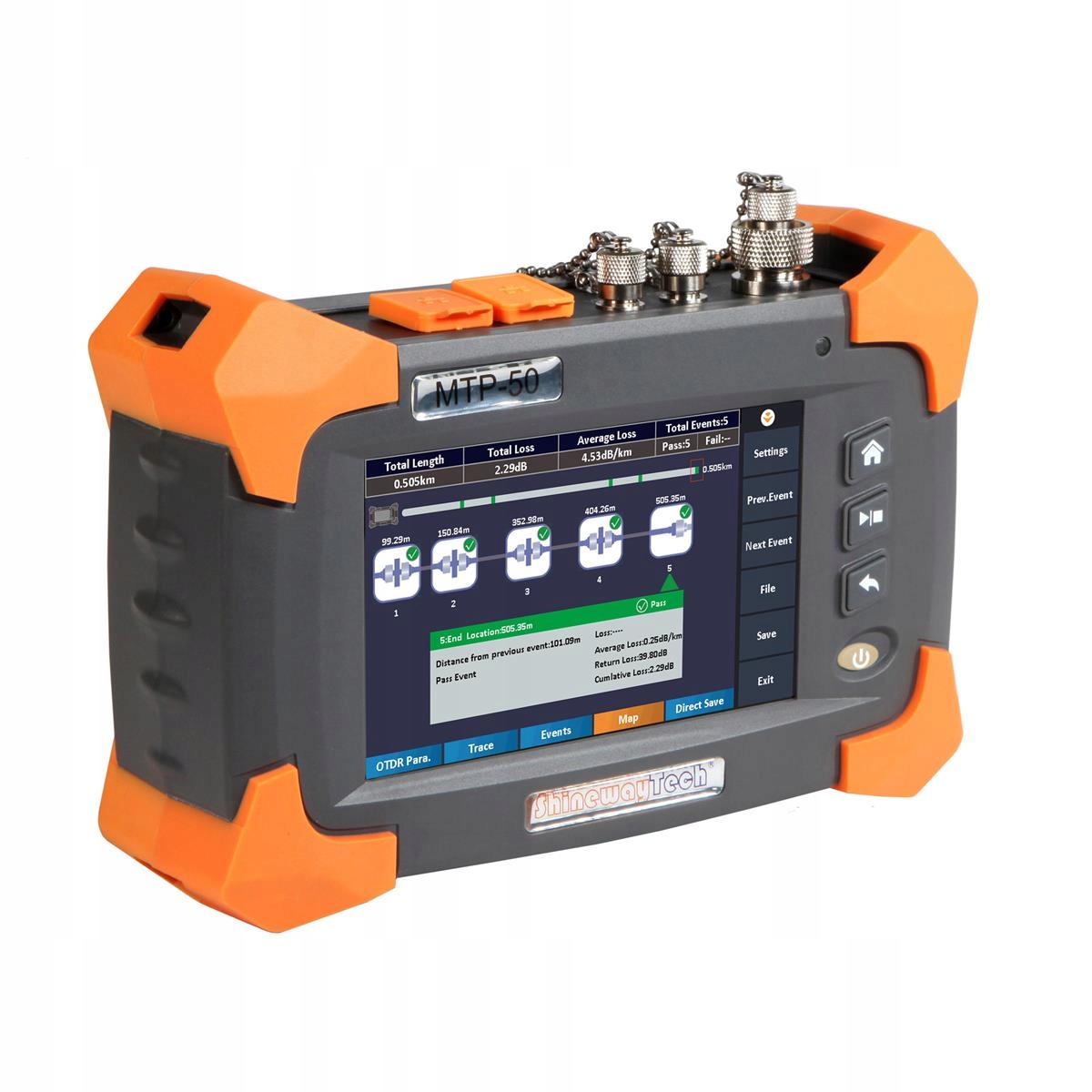

• Функция LinkImage: отображение измерений в форма интеллектуальной карты значков благодаря получению импульсов различной ширины,
• Встроенный VFL (локатор повреждений), OPM (измеритель мощности), SLS (лазерный источник),
• Функция измерения для кабелей RJ45 (в L13A-R),
• Оценка «прошел/не прошел» и функция измерения ORL,
• Память 8 ГБ (до 200 000 результатов)
li>
• Файлы в формате .SOR,
li>
• Программное обеспечение для ПК для обработки данных,
• USB-порт для зарядки устройства и передачи данных,
• Скриншот функции,
• До 8 часов рабочего времени и 20 часов в режиме ожидания.

Характеристики изделия

Технические параметры

Модель MTP50-L13A

Длина волны (± 20) [нм] 1310/1550

Динамический диапазон [дБ] 24/24

EDZ [м] 1,5

ЗР [м] 8

Дальность действия (по выбору) [км] 0,5, 1, 2, 4, 8, 16, 32, 64, 100

Длительность импульса от 3 нс до 20 мкс

Усреднение времени [с] 5, 15, 30, 60, 120, 180

Разъем SC/APC

Точность измерения расстояния ± (1 м + 5*10^5 x расстояние + пространство выборки)

Точность обнаружения затухания [дБ/дБ] ± 0,05

Точность обнаружения отражения [дБ] ± 3

Количество точек отбора проб 16 000–256 000

Разрешение выборки 0,05–8 м

Показатель преломления 1,00000–2,00000

Разрешение потерь [дБ] 0,001

Порог потерь [дБ] 0,01

Функция многозадачности ДА

Общие параметры

Размеры (ширина x Д x В) [мм] 130 x 65 x 190

Вес [кг] 0,7 (с аккумулятором)

5-дюймовый сенсорный дисплей
