Анализатор качества электроэнергии Счетчик для измерения параметров электроэнергии

SONEL WMGBPQM750AC1R1CT5 PQM-750

✔️ Стационарный счетчик, предназначенный для измерения и регистрации параметров электроэнергии на соответствие нормам и действующему законодательству и с возможностью проверки заданных условий договора купли-продажи электроэнергии.

✔️ Изготовлен в классе А. Приспособлен для установки на DIN-рейка (с возможностью крепления на стену в шкафу)

✔️ Модульная конструкция позволяет добавлять новые модули для расширения возможностей измерителя

✔️ Прибор обеспечивает измерения в сетях частотой 50 Гц, 60 Гц и 400 Гц

✔️ Измерение свыше 4000 параметры

✔️ Монтаж на DIN-рейку или стену

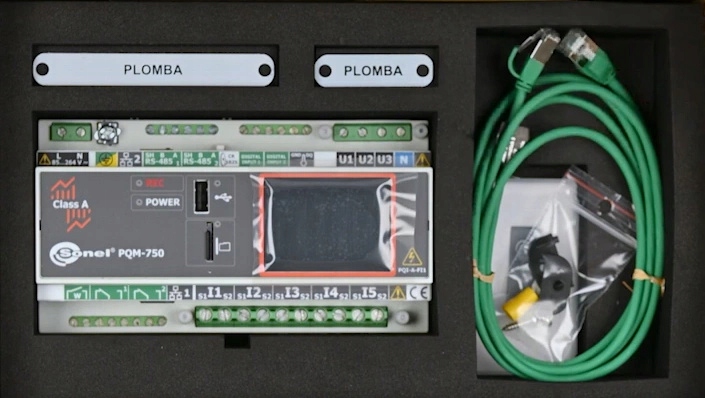

Комплект состоит из

1 шт. Экранированный сетевой кабель LAN 1,5 м WAPRZRJ451X5EKR

1 шт. Лопатка для клеммы заземления WAZACWID

1 шт. Карта microSD 8 ГБ WAPOZMSD8

2 шт.Уплотнение для клемм напряжения и токаCAT. НЕТ. WAPOZPLOKPL

1 шт. Комплект для настенного монтажа WAPOZUCH17

Характеристики счетчика

• Полный класс А по МЭК 61000-4-30, подтверждено сертификатом аккредитованной лаборатории
• Входы напряжения L1, L2, L3, N, E (5 клемм)
• Токи L1, L2, L3, N, Е(5 трансформаторов)
• Работа в сетях50 Гц, 60 Гц, работа в сетях 400 Гц*
• Регистрация событий напряжения и тока с помощью осциллограмм
• Измерение более 4000 параметров
• Аналогово-цифровой преобразователь 24 бита
• Базовая частота дискретизации 80 кГц
• Мониторинг кондуктивных помех в диапазоне 2…150 кГц

• Два порта LAN, в том числе один с возможностью питания счетчика по PoE (Power over Ethernet)
• Источник питания 85…264 В переменного тока (120…300 В постоянного тока), встроенный аккумулятор
• Память 8 ГБ (карта microSD)
• USB-порт для обновления и замены счетчика данных
• Два бинарных входа, два релейных выхода, два порта RS-485
• Релейный выход контроль работы анализатора (Watchdog)
• 1-проводной вход для внешних датчиков температуры
• Сенсорный экран 2,4 дюйма
• Монтаж на DIN-рейку или стена
• Шина расширения, позволяющая подключать различные внешние модули (например, GPS, LTE)

• Встроенный сетевой сервер, позволяющий программировать счетчик, считывание текущих данных, просмотр списка зарегистрированных событий с отображением осциллограммы/СКЗ.
• Синхронизация времени со стандартом по протоколу NTP, серверы IRIG-B (через встроенный RS-485).
• Категория измерения CAT III 600 В (IV 300 В) для входного напряжения
• Категория измерения CAT III 300 В для токовых входов.
• Возможность пломбирования входов тока и напряжения.

Стандартные протоколы передачи

• Modbus TCP/IP
• Modbus RTU
• IEC 61850
• PQdif

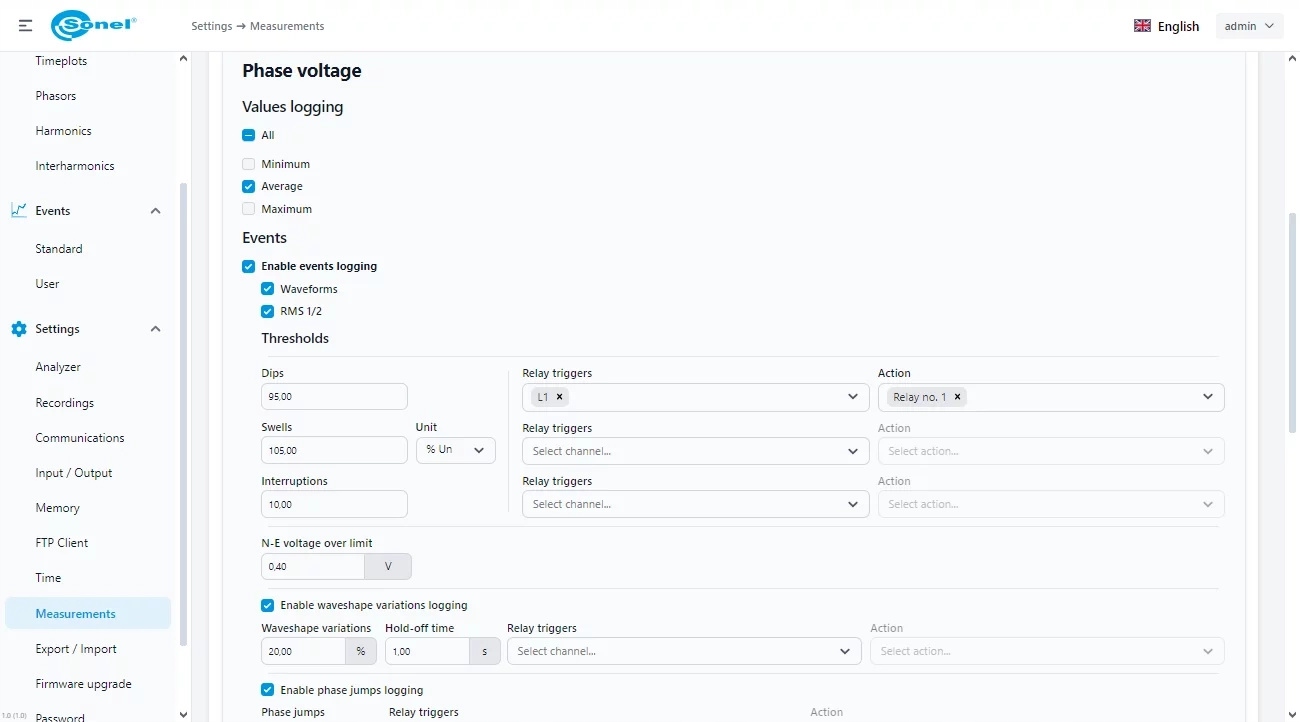

Сетевой интерфейс (веб-сервер)

• Доступ к интерфейсу из любого браузера веб-сайт

Модульность

• Устройство может быть расширено за счет дополнительных протоколов связи, физических функций и программного обеспечения

Измеряемые параметры

• Эффективное фазное напряжение U для L1, L2, L3+N/PE
• Эффективные линейные напряжения U для L12, L23, L31
• Эффективные токи I всех фаз + N + PE
• Амплитудный коэффициент CFнапряжения и токи
• Частота f сети L1
• Активная мощность P для L1, L2, L3
• Активная мощность P1(распределенная 50 Гц) для L1, L2, L3
• Реактивная мощность Q для L1, L2, L3
• Реактивная мощность Q1 (отдельные 50 Гц) для L1, L2, L3
• Полная мощность S для L1, L2, L3
• Полная мощность S1 (отдельные 50 Гц) для L1, L2, L3
• Трёхфазная общая мощность P3F, Q3F, S3F
• Трёхфазная общая мощность P13F, Q13F, S13F
• cos для L1, L2, L3, cosφ3F
• Коэффициент мощности PF для L1, L2, L3, PF3F
• tg для L1, L2, L3, tgφ3F
• Мощность деформации D для L1, L2, L3
• Общая мощность трехфазных искажений D3F
• Коэффициент мощности деформации DPF для L1, L2, L3
• Форма фазных напряжений и токов для событий
• Фазовые диаграммы токов и напряжений

• Активная энергия для L1, L2, L3 – собранная EP+ или переданная EP-
• Трехфазная активная энергия – потребляемая EP3F+ или переданная EP3F-
• Индуктивная реактивная энергия для L1, L2, L3 для потребления – EQL+
• Емкостная реактивная энергия для L1, L2, L3 для потребления – EQC+
• Трехфазная реактивная энергия для потребления – индуктивная EQL3F+ и емкостная EQC3F+
• Полная энергия для L1, L2, L3 – ES
• Трехфазная полная энергия ES3F
• Гармоники hn до 256-й по току и напряжению
• Интергармоники до 256-й по току и напряжению
• Углы между гармониками тока и напряжения
• Контроль диапазона 2…150 кГц
• Составляющие фазного напряжения UDC
• Поделиться гармонических токов и напряжений относительно действующего значения (%) - hnR
• Доли гармонических токов и напряжений относительно основной гармоники h1 (%) - hnF
• THDRдля напряжений и токов, рассчитанных относительно действующего значения (%)
• THDF для напряжений и токов, рассчитанных относительно основной гармоники (%)
• TIDRдля напряжений и токов, рассчитанных относительно действующего значения (%)
• TIDFдля напряжений и токов, рассчитанных относительно основной гармоники (%)
• Активная и реактивная мощности гармоник

• K коэффициент для I1, I2, I3, IN
• Фактор (Европа) K Factor
• Симметричные составляющие напряжения: ноль U0, положительный U1, отрицательный U2
• Значения напряжения (В, %) гармонических составляющих положительного порядка (1, 4, 7,…), отрицательный (2, 5, 8,…), нулевой (3, 6, 9,…)
• Симметричные составляющие тока: нулевые I0, положительные I1, отрицательные I2
• Значения тока (А, %) гармонических составляющих положительного порядка (1, 4, 7,…), отрицательные (2, 5, 8,…), нулевые (3, 6, 9,…)
• Кратковременный коэффициент мерцания Pst
• Длительный коэффициент мерцания света Plt
• Коэффициент несимметрии напряжения
• Коэффициент несимметрии тока
• Переходные процессы U до 6000 В
• Управляющие сигналы
• Температуры: Tw (внутренний анализатор), Tz1…Tz4 (1-проводной)

Стандарты

Устройство выполнено в классе А стандарта IEC 61000-4-30. Прибор соответствует:

• Стандартам на продукцию:IEC 62586-1; МЭК 62586-2;
• Стандарты измерения параметров сети:IEC 61000-4-30; МЭК 61000-4-7; МЭК 61000-4-15; ЕН 50160;
• Стандарты безопасности:IEC 61010-1; МЭК 61010-2-030;
• Стандарты электромагнитной совместимости:EN 55032; МЭК 61000-6-5;
