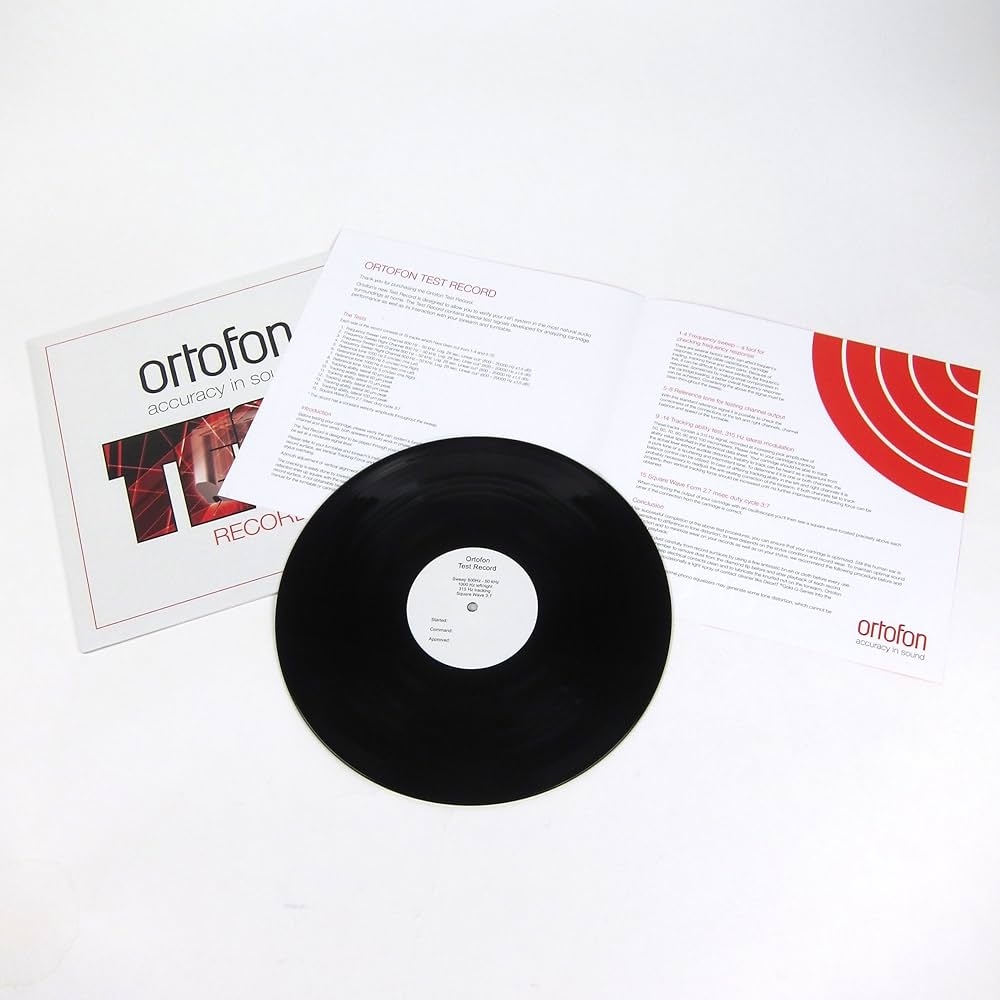

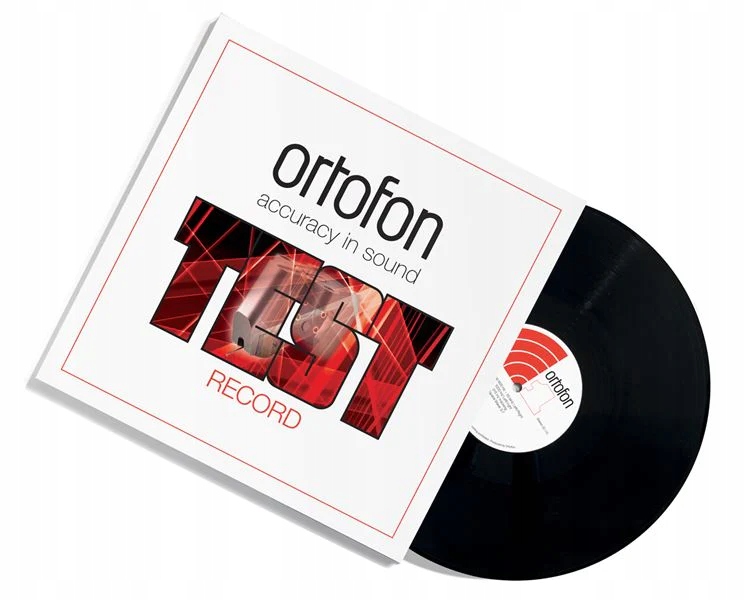

Ортононная тестовая запись LP

Проверка виниловая пластина

Новая тестовая пластина Ortonon разработан, чтобы позволить вам проверить систему HiFi в наиболее естественной аудио среде, то есть в вашем доме. Плата содержит специальные тестовые сигналы, разработанные для анализа вставки вставки, а также ее взаимодействие с рукой и поворотным столом

Проверьте систему HiFi перед тестированием вставки. Левый динамик должен быть подключен к левому каналу усилителя справа справа; Оба динамика должны работать в фазе и быть оптимально устанавливать в комнате. Рекомендуется установить громкость на умеренном уровне

Прочитайте инструкции по поводу поворота и рук, чтобы получить информацию о правильной установке и калибровке, отрегулируйте руку так, чтобы она была параллельностью поверхности пластины, установите силу вертикального отслеживания и противодействует рекомендуемым значениям в технических данных вставки и отрегулируйте гипертонию иглы

Новое точное прессование 15 путей пластины

Каждая сторона доски состоит из 15 путей, которые были вырезаны в последовательностях 1-4 и 5-15:

1. Чтение бесплатного бесплатного левого канала 800 Гц - 50 кГц. Бревно. 28 секунд Резка линия * (800-20000 Гц ± 1,5 дБ)

2. Правая частота правый канал 800 Гц - 50 кГц. Бревно. 28 секунд Резка линия * (800-20000 Гц ± 1,5 дБ)

3. Чтение бесплатного бесплатного левого канала 800 Гц - 50 кГц. Бревно. 28 секунд Резка линия * (800-20000 Гц ± 1,5 дБ)

4. Правая частота правый канал 800 Гц - 50 кГц. Бревно. 28 секунд Резка линия * (800-20000 Гц ± 1,5 дБ)

5. Справочные тонны 1000 Гц 5 см / с среднеквадратичный канал

6. Справочные тонны 1000 Гц 5 см / с правого канала

7. Справочные тонны 1000 Гц 5 см / с среднеквадратичный канал

8. Справочные тонны 1000 Гц 5 см / с правого канала

9. Способность отслеживания, боковая, верхняя 50 мкм

10. Способность отслеживания, боковая, верхняя 60 мкм

11. Способность отслеживания, сторона, пик 70 мкм

12. Способность отслеживания, сторона, пик 80 мкм

13. Способность отслеживания, сторона, пик 90 мкм

14. Способность отслеживания, боковая, верхняя 100 мкм

15. Квадратная волна 2,7 мсек в рабочем цикле 3: 7

* Запись имеет постоянную амплитуду скорости при обгоне

1-4 Вытягивание частоты - инструмент для проверки частот характеристик

Существует несколько факторов, которые могут повлиять на полосу передачи, включая емкость кабеля, вставку нагрузку, силу отслеживания и уровень потребления деталей. По этой причине получение совершенно плоской частотной характеристики может быть затруднено. Иногда при выборе стельки может привести к лучшим общим частотным характеристикам небольшие компромиссы. Учитывая вышеизложенное, сигнал должен быть чистым на протяжении всего цикла

5-8 Справочные тонны для тестирования выходного канала

С помощью этого стандартного эталонного сигнала вы можете проверить правильность соединений левого и правого канала, баланс канала и скорость поворота

9-14 Тест на отслеживание, боковая модуляция 315 Гц

Эти пути содержат сигнал 315 Гц, зарегистрированный с растущей пиковой амплитудой 50, 60, 70, 80, 90 и 100 микрометров. Проверьте значение отслеживания стельки, указанной в ее технических данных. Ваша вставка должна иметь возможность отслеживать фактический уровень без слышимых искажений. Трудности в отслеживании сигнализируются как потеря тона, потрескивания или прерывистого звука. Чтобы определить, относится ли это к одному или обоим каналам, будет полезно использовать баланс. В случае различных результатов отслеживания, полученных для левого и правого канала, вероятно, будет необходимо повторно настроить анти -скольжение руки. Если оба канала не работают должным образом, вертикальное давление должно быть увеличено, пока оно не улучшится

15. квадратная волна 2,7 мс в рабочем цикле 3: 7

При мониторинге вывода вставки с помощью осциллографа вы увидите прямоугольную волну, расположенную ровно одной над другой, если соединение с вставкой является правильным. После успешного завершения приведенных выше процедур тестирования вы можете быть уверены, что вставка была оптимизирована. Человеческое ухо очень чувствительно к различиям в звуковых искажениях в зависимости от их частоты. Его уровень в значительной степени зависит от состояния иглы и использования пластины

Чтобы поддерживать оптимальное воспроизведение звука и минимизировать потребление как пластин, так и игл, мы рекомендуем использовать следующую процедуру до и после каждого воспроизведения:

• Перед каждым использованием осторожно удалите пыль с поверхности пластин с тонкой антистатической щеткой или тканью

• Не забудьте удалить пыль из алмазного наконечника до и после восстановления пластины

• Для поддержания электрических контактов чистыми и смазать гайку с нагнутой рукой,

Orthon время от времени рекомендует небольшое распыление чистящего агента контактов, такого как Deoxit® Gold G-серия, на гнездо ARM. Следует подчеркнуть, что некоторые фоновые консервы могут создавать звуковое искажение, которое не имеет своего источника во вставке
