Візки 5 роликових Візок для відкатних воріт 60х60х4 комплект | Польський продукт

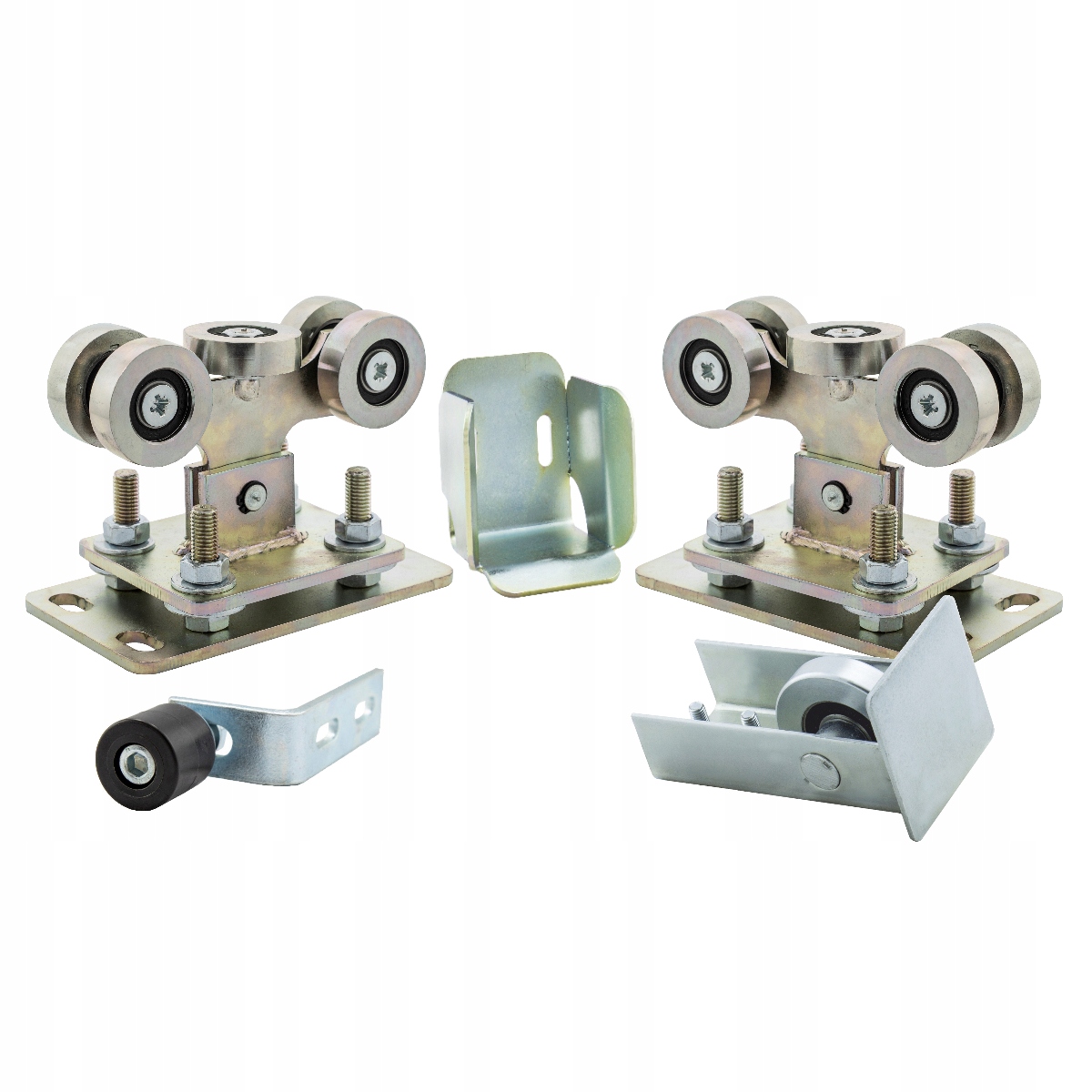

Комплект аксессуаров для монтажа откатных ворот:

1) 2x Тележки для рельса 60х60х4

Внимание! Профиль ворот рассчитывается по внешнему размеру рельса и толщине стены. Распространенная ошибка – измерение профиля внутри!

2) 1x ролик ворот с крышкой

3) 1x втулка для ролика для разгрузки нагрузка на тележки при закрытых воротах

4) 1 направляющий ролик на выбор из списка:

• 25 мм (для С-образного сечения 30х30х2)
• Подшипник 33 мм (для С-образного сечения 40х40х3)
• Подшипник 35 мм (для С-образного сечения 40х40х2)
• 43 мм подшипник (для сечением 50х50х3)

В примечаниях к заказу укажите выбранный рулон. Если информация не предоставлена, мы отправим на адрес электронной почты наиболее популярный рулон, т.е. 33 мм

5) - инструкция - таблица расстояния между тележками в зависимости от длины и вес

Установить элементы:

5-роликовая тележка для рельса 60х60х4

• Ролики: Ø51 мм × 15 мм, сталь выточены нами на станках с ЧПУ, точное соответствие профилю
• Регулировочная площадка (нижний лист): 180 × 100
• Покрытие: оцинкованное

Вес тележки: 3,2 кг

Назначение тележки:

• Вес ворот: до 400 кг
• Въездной просвет: 3-4 м

Наши коляски доступны также в наборах.

Платформа тележки (нижний лист)

A: 180 мм

B: 100 мм

C: 150 мм

V:42-68 (отверстия - так называемые 'бобы' - 24х14 мм для монтажных штифтов 12 мм)

Низ тележки (верхний лист)

Ширина дна - 100 мм - такая же, как у платформы.

• 'бобы' размерами 24x21 мм,которые в сочетании с таковыми в нижней пластине (регулировочной площадке) обеспечивают большой диапазон регулировок при сборке.< /li>
• винтовые шайбы (в комплекте, для самостоятельной сборки)

Ролик обкатной с колпачком (установлен в ходовой рельс).

Его задача – поддерживать вес ворот в состоянии «ворота закрыты». Кепка предотвращает попадание снега

Помните, что обгонный ролик должен слегка приподнимать поверхность ворот при входе в сиденье. Таким образом, снижается нагрузка на тележки при закрытых воротах. При весе ворот 400 кг нагрузка на тележку увеличивается до 1400 кг без «поддержки» ролико-гнездовой системой.

Переполнение сокета.

В гнезде есть отверстия для слива воды.

Помните! Установите патрон и ролик так, чтобы ролик четко скользил по патрону (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

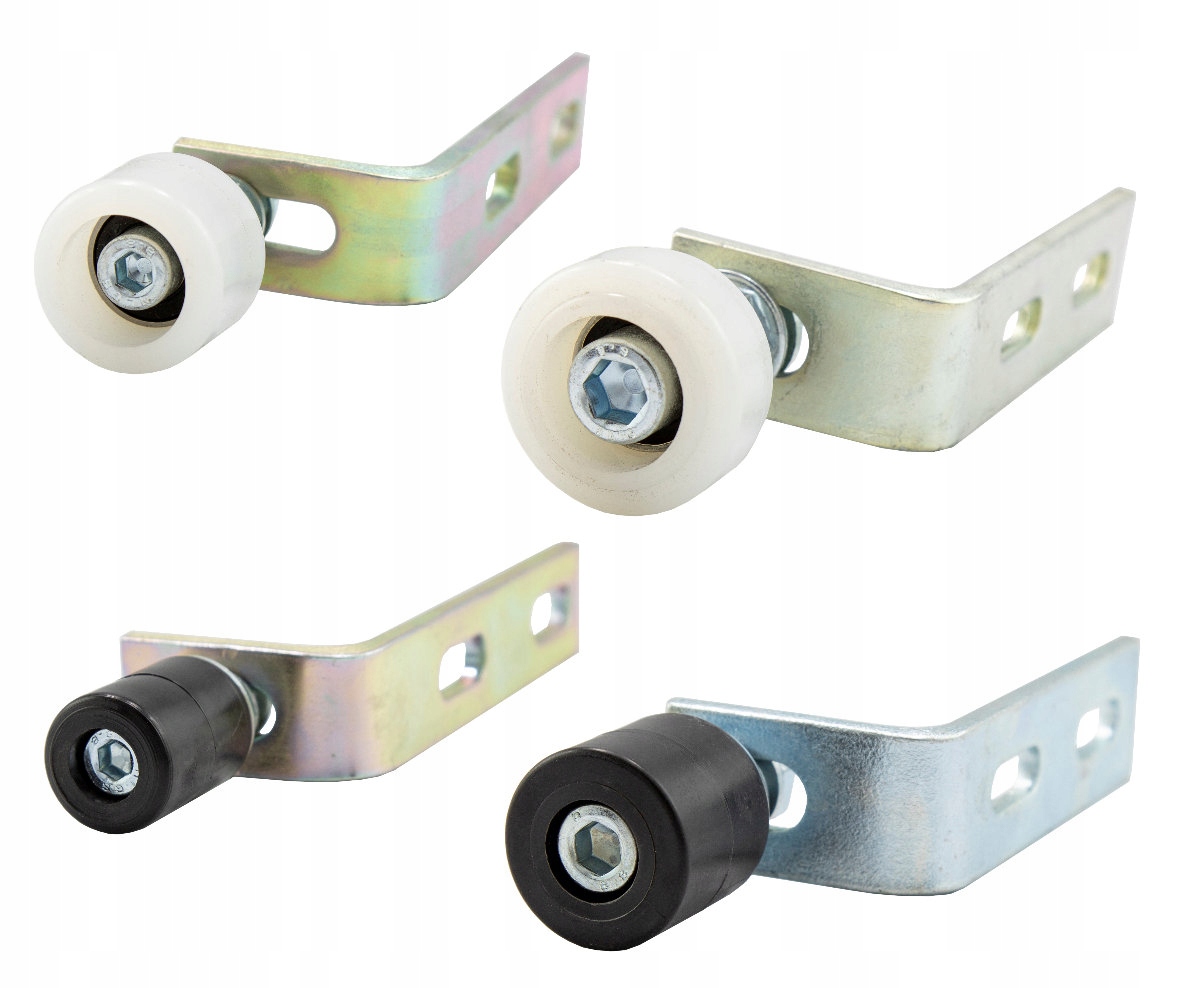

Верхний направляющий ролик на уголке.

Выберите из списка:

• 25 мм (для П-профиля 30х30х2)< /li>
• Подшипник 33 мм (для С-образного сечения 40х40х3)
• Подшипник 35 мм (для С-образного сечения 40х40х2)
• Подшипник 43 мм (для С-образного сечения 50х50х3)

Укажите выбранный рулон в примечаниях к заказу. Если информация не предоставлена, мы отправим самый популярный рулон, т.е. 33 мм

Наше предложение

• тележки для самонесущих откатных ворот 5/6/8/9/10- роликовые
• тележки 50х50 профили, 60х60, 70х70, 80х80 мм.
• каретки для подвесных откатных ворот.
• фурнитура для конструкции ворот: пандусы (ножки), направляющие ролики, верхние ручки, соединители и держатели профилей и т.д. .

(посмотреть все товары продавца)

Уважаемый покупатель, вы покупаете товары, произведенные в Польше. Мы гарантируем качество нашей продукции благодаря многолетнему опыту и используемой технологии ЧПУ.
