Тележка с увеличенной платформой 210 ​​мм.

- подшипник скрепленный сегером на рулоне.

< б>- более герметичные подшипники 2 RS (крышка шара из пластика - бутила), это имеет большое значение для долговечности подшипников.

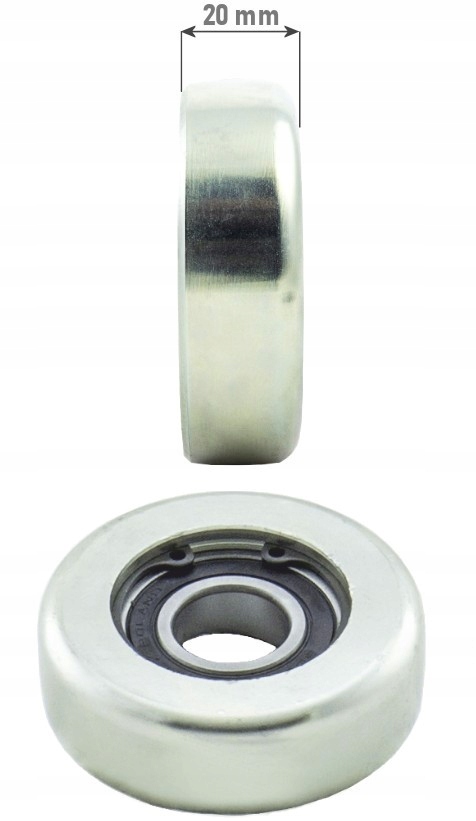

РОЛИКИ - изготовлены стандартно «под подшипник» (точность 0,01 мм), точно смонтированы (подшипник запрессован прессом, так называемая «сто плюс») и закреплены. со стопорным кольцом Seger. Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения подшипника и выпадения его из ролика из-за осевой силы.Кольцо изготовлено из улучшенной стали. и встроены в точно (профессионально) вырезанный канал.

НАПРАВЛЯЮЩАЯ шириной 20 мм в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - изготавливаются Наши тележки оснащены подшипниками 2RS (пластиковый уплотнитель), благодаря чему в них попадает меньше грязи и одновременно увеличивается срок их службы.

Обозначение: ZL.WBR.5BE.80x5.S+

В комплект для рельса 80x80x5 мм входит:

• 2 регулируемые маятниковые тележки 5 роликов
• 1 приводная головка
• 1 приводной ролик
• 1 направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце в рекламе)
• li>
• верхняя ручка
• кепка

Вес комплекта: 16,5 кг

Вес комплекта: 16,5 кг

Вес комплекта: 16,5 кг

p>

Назначение комплекта:

• Вес ворот: до 700 кг
• Въезд свет: 4-7 м

ВНИМАНИЕ!

Уточняйте размеры вашей рейки (профиля) осторожно. Эти размеры определяются путем указания длины стороны на внешней стороне профиля и толщины стенки, измеренной штангенциркулем.

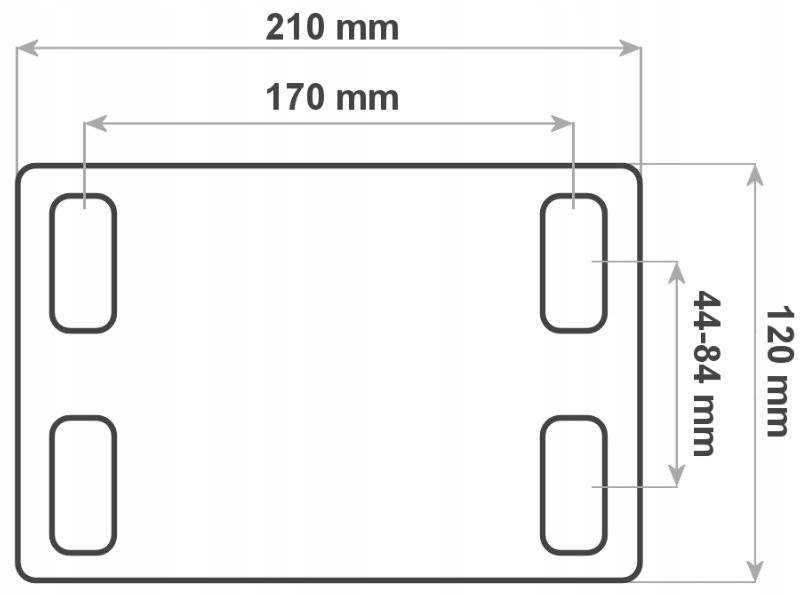

Установочные размеры тележки:

A: 210 мм

B: 120 мм

C: 170 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на шпильках, идущих от скамейки.

Установить элементы:

Тележки спроектированы в системе ZWD3 - CAD/CAM.

с модулем расчета сил, действующих на тележку

Гнездо вторжения.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

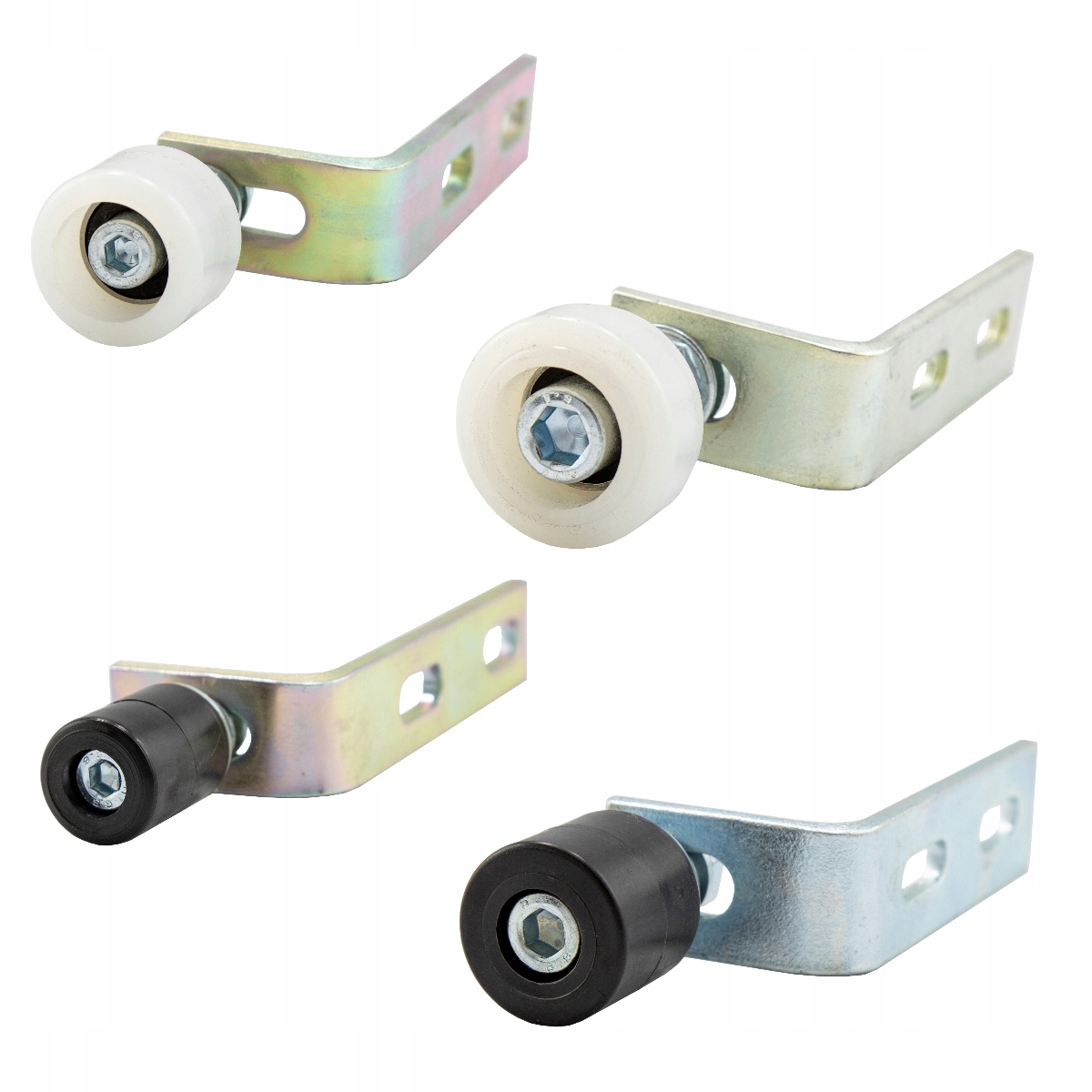

Свободный верхний ролик с угловым кронштейном:

• 33 мм с подшипниками для С-образного сечения 40/40/3
• 43 мм с подшипниками для С-образного сечения 50/ 50/3
• 25 мм для кесарева сечения 30/30/2
• 35 мм для кесарева сечения 40/40/2

В комплекте бесплатный обгонный ролик 40/40/3 - 33мм. Если есть другой размер, сообщите информацию в комментариях.

Захват свободный верхний

- 40 мм

- 60 мм

Захват стабилизирует раму ворот в верхней части стойки.

Особенно полезно для современных цельностворчатых ворот.

В комплект входит бесплатный захват 40 мм. Если размер отличается, укажите информацию в комментариях.

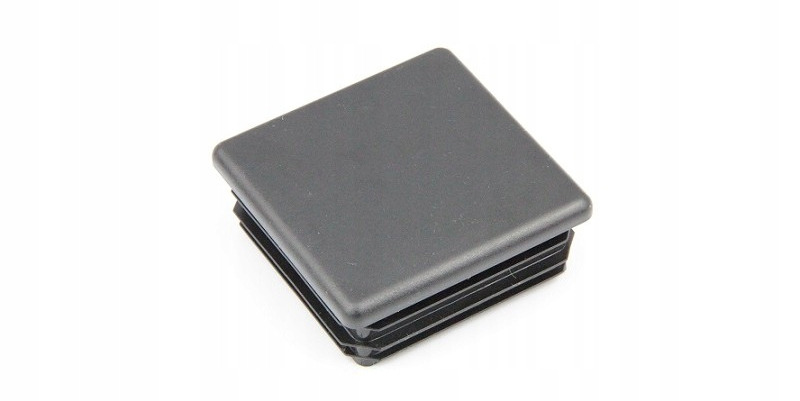

Пластиковая заглушка

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.
