Тележка для откатных ворот распашного типа 80х5 с роликами на специальном штифте

Рекомендуем, если:

• ворота не идеально вертикальны (со временем направляющий ролик на стойке изнашивается , расшатывается и не держится идеально вертикально)
• рельс (ходовой профиль) не идеально прямой из-за: расслабился на изгиб после прокатки/от температуры при сварке / искривился при других обстоятельствах.
• Вы ПРОСТО хотите убедиться, что тележка идеально работает с воротами, благодаря дополнительно качающимся в поперечной плоскости роликам.

Тележки также доступны в наборах (перейдите ко всем нашим товарам и введите WBR.5BS.80x5)

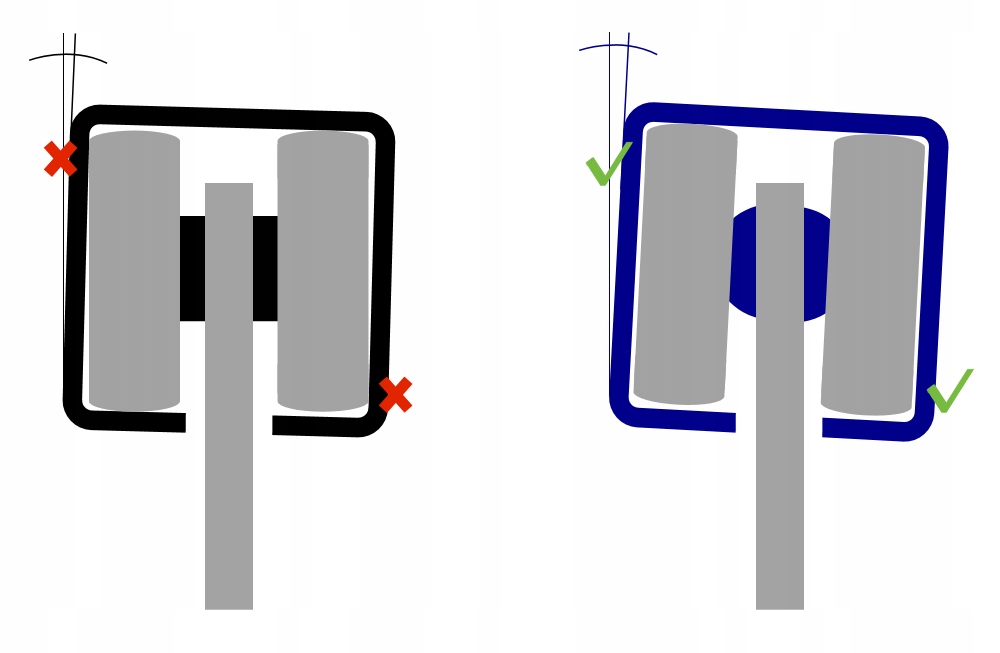

Ролики в подавляющем большинстве предлагаемых на рынке тележек жестко закреплены и блокируются, когда рельс непрямой [левая часть рисунка - показывает блокировку роликов даже при минимальном перекручивании рельса]

Наша тележка имеет опорные ролики, закрепленные на штырях благодаря чему они «подчиняются» рельсу, который изогнут. Такие тележки в нем не застревают, работают легко и без «царапин» [правая часть рисунка, ролики установлены правильно даже при большей кривизне профиля].

Проблема изогнутого рельса возникает, когда:

• он не идеально прокатан или искривляется после прокатки (листовой металл имеет естественную склонность к так называемое "натяжение". И поэтому
• со временем оно прогнется под нагрузкой ворот. Самый распространенный симптом - изгиб рельса в нижней части.
• это при сварке ворот деформируются из-за нагрева.
• li>

Использование изогнутой направляющей и связанная с этим тяжелая эксплуатация ворот вызывают более быстрый износ роликов в тележки. Более того, когда у нас установлен автомат, мы зачастую даже не осознаем, что возникает рассматриваемая проблема.При такой нагрузке машина потребляет больше электроэнергии и ее узлы быстрее изнашиваются.

В предлагаемой нами тележке пары роликов вращаются независимо друг от друга, благодаря чему они идеально подходят под направляющую рельс-ворота.

Тележка WBR.5BS.80x5.210.S52

• Материал ролика: сталь
• Регулировочное основание (нижняя пластина с винтами): 210 × 120 × 8 мм
• Нижняя часть тележки (верхний лист): 120 × 115 × 8 мм с крупными бобами, как у платформы, для наибольшей регулировки возможности 'тележки' - ворота'
• Ролики: Ø68,5 мм × 22 мм, стальные, в форме идеальной дуги
• Подшипник: 6304 2RS диаметром 52 мм, что обеспечивает более высокую (около 60%) статическую и динамическую грузоподъемность (типовые подшипники имеют диаметр 42-45 мм)
• подшипник крепится кольцом Зегера
• Покрытие: оцинковка
• Винты: M14< /li>

Вес тележки: 6,3 кг

Назначение тележки:

• Вес ворот: до 800 кг
• Въездной просвет: 4-7 м

Платформы оснащены шайбами ​​для гаек, которые предотвращают «расшатывание» соединителей и увеличивают поверхность давления. Их отсутствие может привести к отходу тележки от рабочей оси ворот. Мы не экономим на деталях!

ВНИМАНИЕ!

Внимательно проверяйте размеры вашей рейки (профиля). Эти размеры определяются путем указания длины сторонына внешней стороне профиля и толщины стенки, измеренной штангенциркулем. Ролики, которые мы производим, изготавливаются под конкретный профиль – размеры не средние, как у многих китайских изделий. Благодаря этому наши тележки обеспечивают точную работу ворот.

По запросу мы высылаем по электронной почте инструкцию по сборке, содержащую точные параметры необходимого расстояния между тележками в зависимости от веса и длины. ворот.

Другие отличительные особенности наших портальных тележек

РОЛИКИ - тележки на специальных роликах, производимые исключительно на нашем предприятии. Ролик предназначен для установки подшипника большего размера. Использование такого подшипника приводит к увеличению способности воспринимать осевые и радиальные нагрузки на 60%. Изготовлен стандартно «под подшипник» (точность 0,01 мм), точно смонтирован (подшипник запрессован прессом, так называемая «сто плюс») и закреплен стопорным кольцом Seger. Такое решение стоит дороже. производить, но на 100% исключая неблагоприятное явление вращения подшипника и выпадения его из ролика под действием осевой силы.Кольцо изготовлено из улучшенной стали и установлено в точно (профессионально) вырезанный канал.

БЕГОВАЯ ДОРОЖКА Ширина 22 мм в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - тележки, которые мы производим, оснащены подшипниками 2RS (пластиковый уплотнитель), что позволяет меньше грязи попадать в них и одновременно увеличивает срок их службы.

Установочные размеры тележки - на чертеже

Платформы с бобышками, благодаря которым положение тележки можно регулировать во всех плоскостях на штырях, идущих от верстака. Такую же фасоль делаем и в верхнем лотке, т. е. внизу коляски.
