ТЕЛЕЖКА V-SLOT НАПРАВЛЯЮЩАЯ VSLOT ДЛЯ С-образных профилей 77x77x6 КОМПЛЕКТ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 95
Просматривая «ТЕЛЕЖКА V-SLOT НАПРАВЛЯЮЩАЯ VSLOT ДЛЯ С-образных профилей 77x77x6 КОМПЛЕКТ», вы можете быть уверены, что данный товар из каталога «Части» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
⭐️⭐️⭐️⭐️⭐️

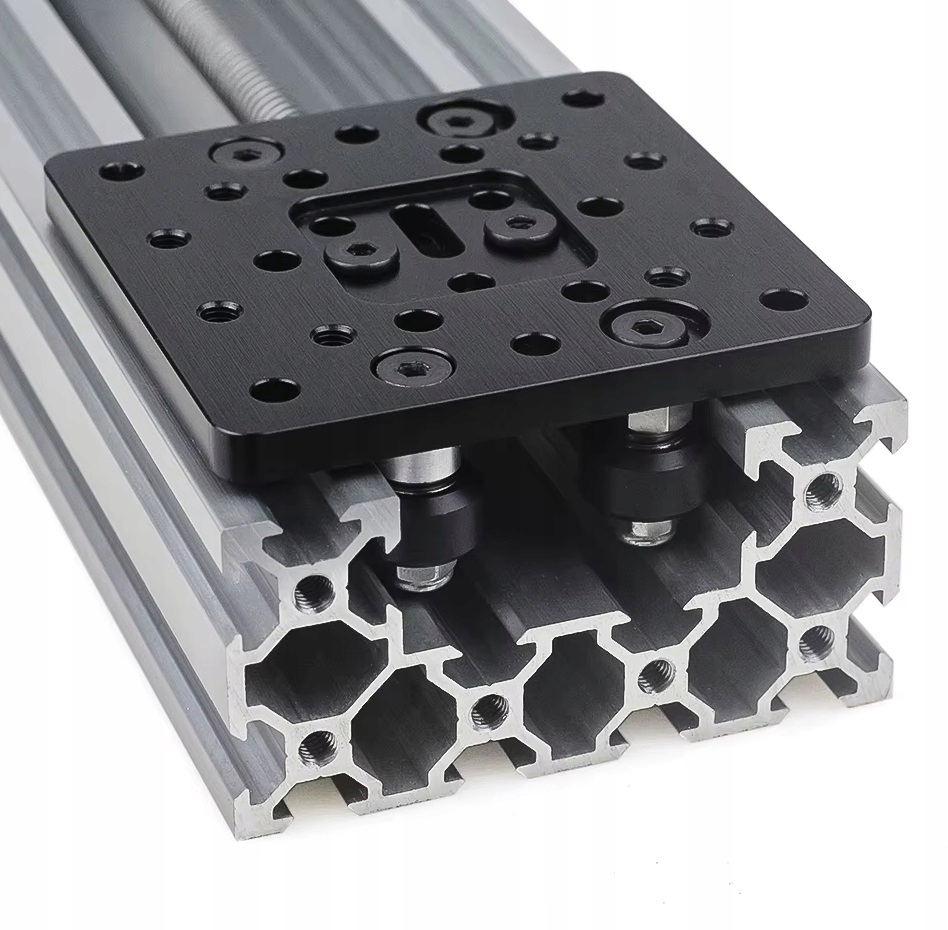

ПОЛНЫЙ КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ТЕЛЕЖКИ С V-ПАЗОМ ДЛЯ С-образных профилей 77x77x6
⭐️⭐️⭐️⭐️⭐️
✅ ПОЛНЫЙ КОМПЛЕКТ НАПРАВЛЯЮЩИХ С V-ПАЗОМ ДЛЯ С-образных профилей 77x77x6
✔️Точно изготовленная, безлюфтовая каретка с возможностью снятия дополнительного зазора с помощью эксцентриковых гаек (они входят в комплект).
✔️ Предназначен для алюминиевых профилей С-образной балки 40x80 мм, используемых в движущихся механизмах, требующих точной и стабильной линейной направляющей.
✔️ Идеально подходит для самодельных приложений, таких как 3D-принтеры, плоттеры с ЧПУ, лазерные станки или системы автоматических направляющих.
✅ ОСОБЕННОСТИ ПРОДУКТА:
✔️ Может использоваться со всеми доступными аксессуарами для C-образных балок с V-образными пазами, включая экран C-Beam Shield.
✔️ Гладкая, чистая отделка с колесами, движущимися по внутренним канавкам профилей C-образной балки.
✔️Утопленные гнезда для винтов обеспечивают монтаж заподлицо — никаких выступающих головок винтов.
✔️ Включает отверстия с предварительной резьбой для крепления подступенков C-образной балки.

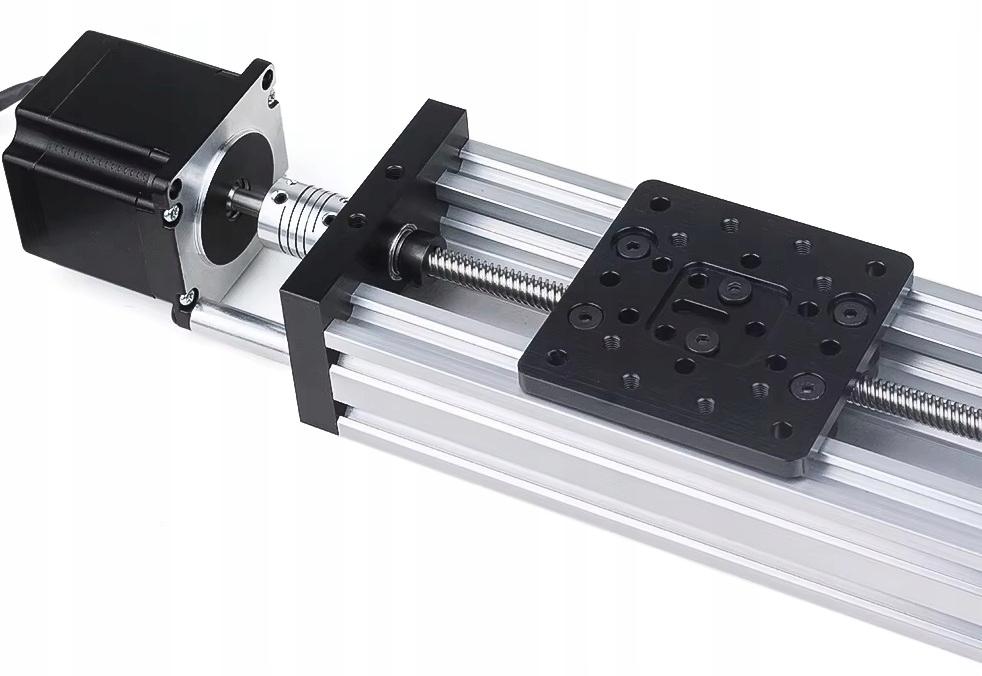

✔️ Регулируемое центральное отверстие позволяет использовать ременный привод и трапециевидные винты.
✅ В комплект входит:
- Пластина 77,15 х 77,15 х 6,15 мм - 1 шт
- Мини-ролик (комплект с эксцентриком) - 2 шт
- Мини-ролик (комплект с проставкой) - 2 шт
✔️ Комплект собран и готов к работе.
▶️ ХАРАКТЕРИСТИКИ ПРОДУКТА:
- Совместимость: С-образные профили 40х80 мм
- Тип роликов: Solid Mini – плавное и бесшумное движение
- Количество роликов: 4 шт.
- Материал монтажной пластины: Черный анодированный алюминий
▶️ РАЗМЕРЫ ПЛИТЫ:
- Длина - 77,15 мм
- Ширина - 77,15 мм
- Толщина - 6,15 мм
✅ Тележка приспособлена для работы внутри профилей C-образной балки с V-образными пазами
✅ ПРИ НЕОБХОДИМОСТИ КОЛЯСКУ МОЖНО ЛЕГКО ТОЧНО НАСТРОИРОВАТЬ

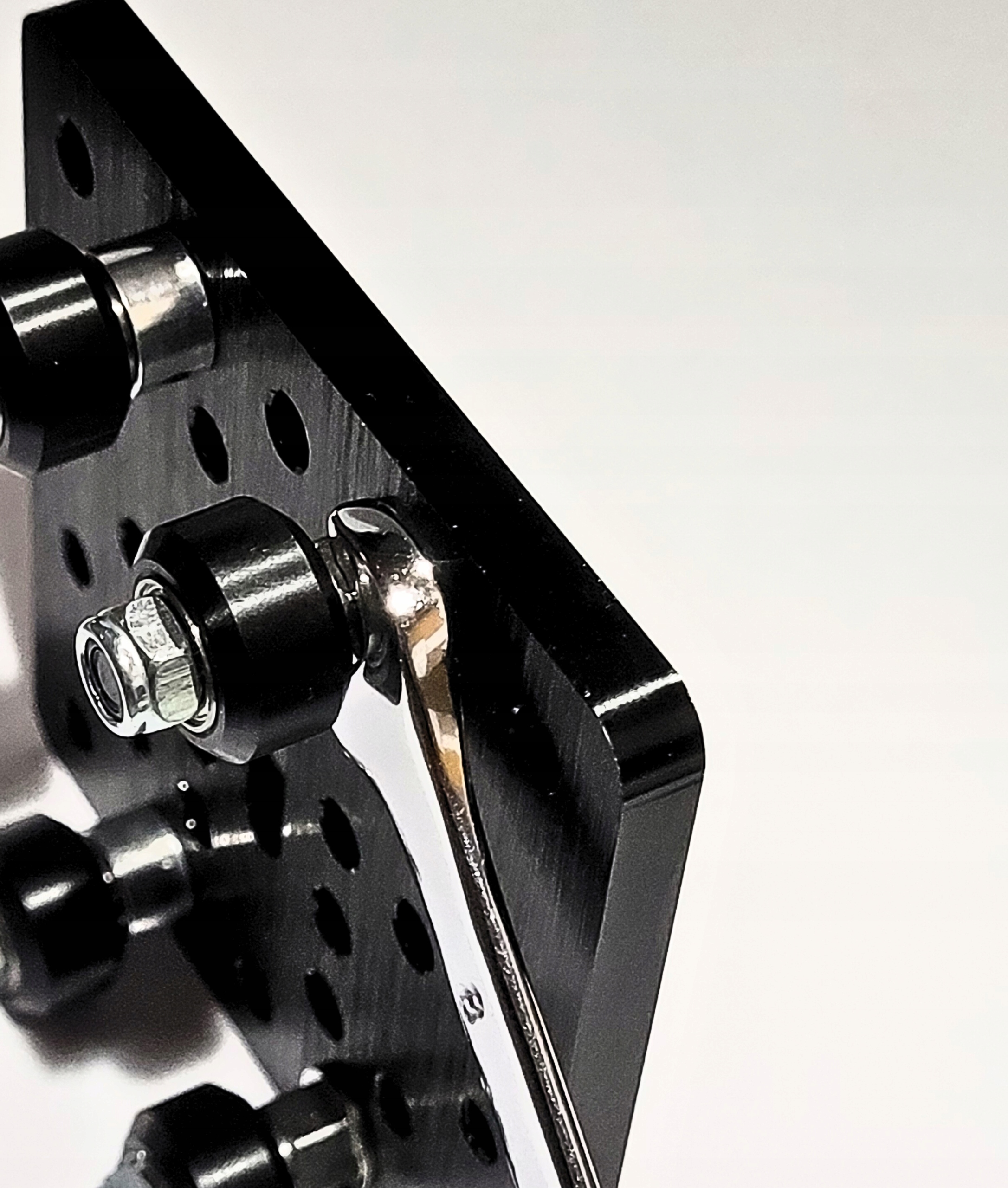

Инструкции по настройке и удалению зазора каретки:
1. Подготовка
- Вам понадобится шестигранный ключ на 3 мм, а также рожковые ключи на 8 и 10 мм.
- Поместите тележку на профиль V-образного паза так, чтобы все ролики катились по канавкам.
2. Найдите эксцентриковые втулки
- Два ролика имеют эксцентриковые втулки
- Два других установлены на фиксированных расстояниях.
3. Ослабьте крепление
- Ослабьте винты на роликах с эксцентриковыми втулками, чтобы они могли вращаться.
4. Установить давление
- Поворачивайте эксцентриковые втулки ключом – они меняют положение роликов относительно профиля.
- Регулируйте до тех пор, пока каретка не будет отсутствовать люфт, но будет двигаться плавно без сопротивления.
5. Затяните и проверьте
- После установки затяните винты роликов.
- Перемещайте тележку по всей длине направляющей – она должна катиться легко, без раскачивания и заеданий.
✅ ПРИЛОЖЕНИЕ:
- Создание станков с ЧПУ (резаки, плоттеры)
- Создание 3D-принтеров
- Лазерных станков
- Системы автоматического управления
- Проекты OpenBuilds с использованием профилей C-Beam
✅ На других наших аукционах вы найдете профили V-SLOT (20x20, 20x40, 20x60, 20x80, C-BEAM) нарезанные по размеру и ассортимент для 3D-принтеров, в том числе:
- Ролики
- Тележки
- Натяжители
- Винты
- Уголки
- Соединители
- Пластины
- Сцепления
- Шестерни
