Тележка с 6 роликами = лучшее ведение ворот

Увеличенная платформа 210 мм

Ролик с точно установленным подшипником, закрепленным с помощью Seger

Тележка специально разработана для ворот со значительным наполнением, современных ворот с широким профилем, где возникает «давление ветра».

• два горизонтальных ролика вызывают гораздо лучшая работа ворот при подъезде к столбу.
• горизонтальные ролики защищают подшипники в вертикальных роликах (а также сами ролики) от чрезмерной осевой нагрузки. Благодаря этому подшипники дольше сохраняют свою работоспособность.
• увеличенная платформа длиной 210 ​​мм.
• удлиненная стрела тележки = большее расстояние между роликами = более стабильная работа ворот.

Сделано в Польше

РОЛИКИ - стандартно изготавливаются «под подшипник» (точность 0,01 мм), точно монтируются (подшипник запрессовывается прессом, так называемая «сто с плюсом») и закрепляются с кольцом Зегера.

Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения подшипника и выпадения его из ролика из-за осевой силы. Кольцо Зегера изготовлено из улучшенной стали и установлено в точно (профессионально) вырезанный канал.

БЕГОВАЯ ДОРОЖКА с увеличенной шириной 20 мм ( стандарт на рынке составляет 16 мм) в форме идеальной дуги, что позволяет значительно облегчить эксплуатацию ворот.

ПОДШИПНИКИ - тележки, которые мы производим, оснащены с подшипниками 2RS (пластиковый уплотнитель).Благодаря этому в них попадает меньше грязи и одновременно увеличивается срок их службы.

Обозначение: Z.WBR.6B.80x5.S+

В комплект для рельса 80x80x5 мм входят:

• 2 регулируемые маятниковые тележки 6 роликов
• 1 приводная головка
• 1 приводной ролик
• 1 направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце реклама)
• li>
• верхняя ручка
• колпачок

ВНИМАНИЕ!

Пожалуйста, внимательно проверьте размеры вашей направляющей (профиль). Эти размеры мы определяем, измеряя профиль снаружи и толщину стенки, а НЕ внутри. 80х80х5 - внешний размер 80 мм, разрез 5 мм.

На другом аукционе комплект для рейки 70х70х5

Назначение комплектация:

b>

• Полные ворота
• Вес ворот: до 800 кг
• Вес ворот: до 800 кг
• Вес ворот: до 800 кг
• Вес ворот: до 800 кг
• Вес ворот: b>
• Входной свет: 4-7 м
• Вес комплекта 19,8 кг

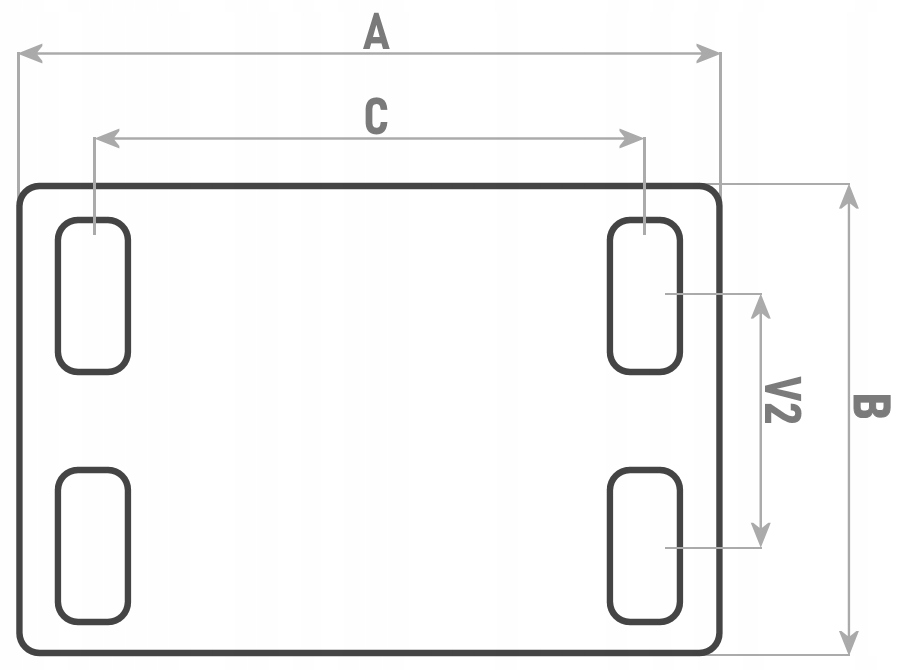

Установочные размеры тележки:

A: 210 мм

B: 120 мм

C: 170 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на шпильках, идущих от скамейки.

Установить элементы:

Тележка WBR.6B.80x5.S+

Тележка специально разработана для ворот со значительным наполнением, современных ворот с широким профилем. Два горизонтальных ролика значительно улучшают работу ворот при достижении стойки.

• Материал роликов: сталь
• Основание:регулируемое, 210 × 120
• Ролики: Ø68,5 мм × 20 мм, стальные, в форме идеальной дуги
• Подшипник: 6204 2RS, скреплено кольцом Зегера
• Покрытие: оцинкованное

Тележки спроектированы в системе ZWD3 - CAD/ САМ с модулем расчета действующих сил.

Заполненное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

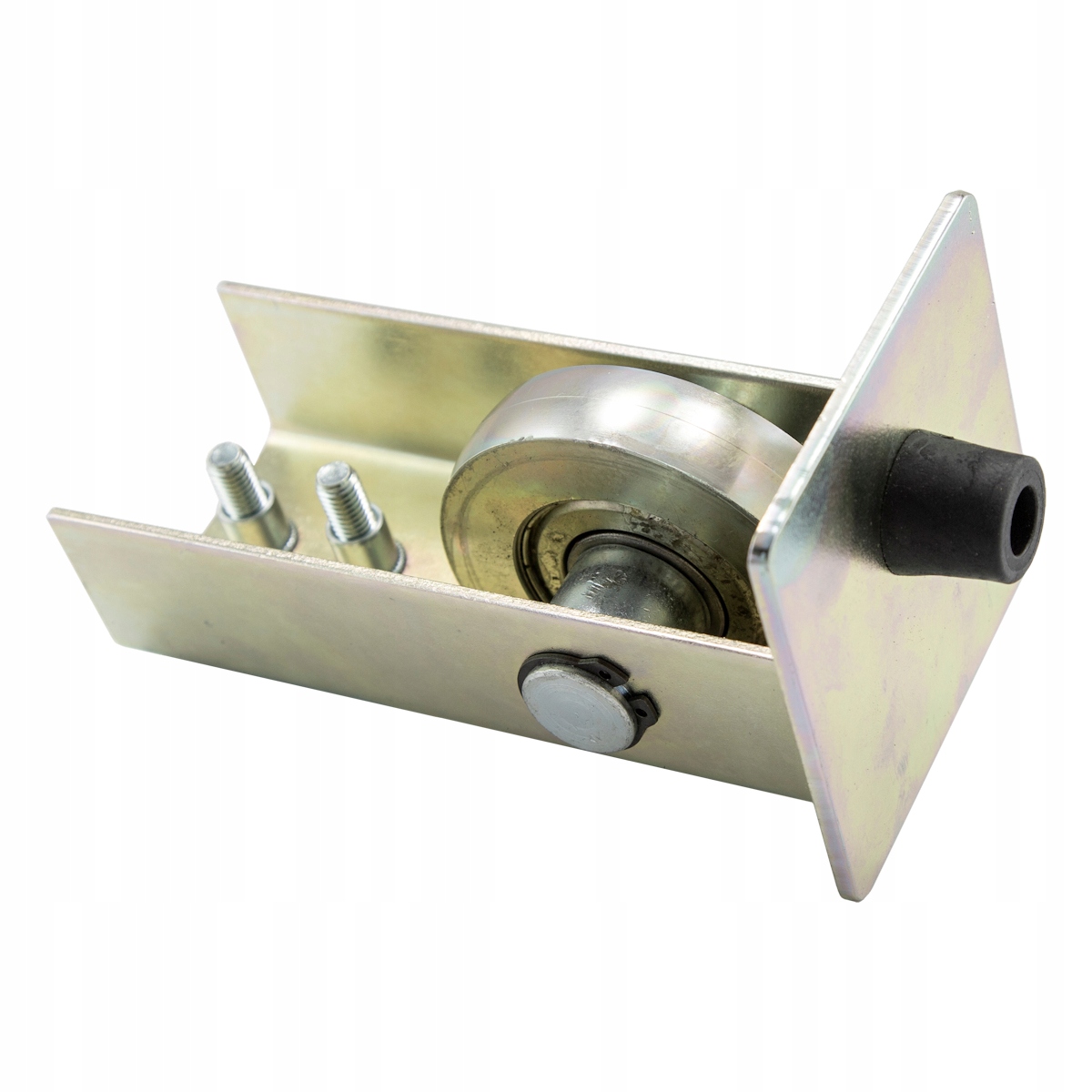

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

Входит в комплект бесплатно.

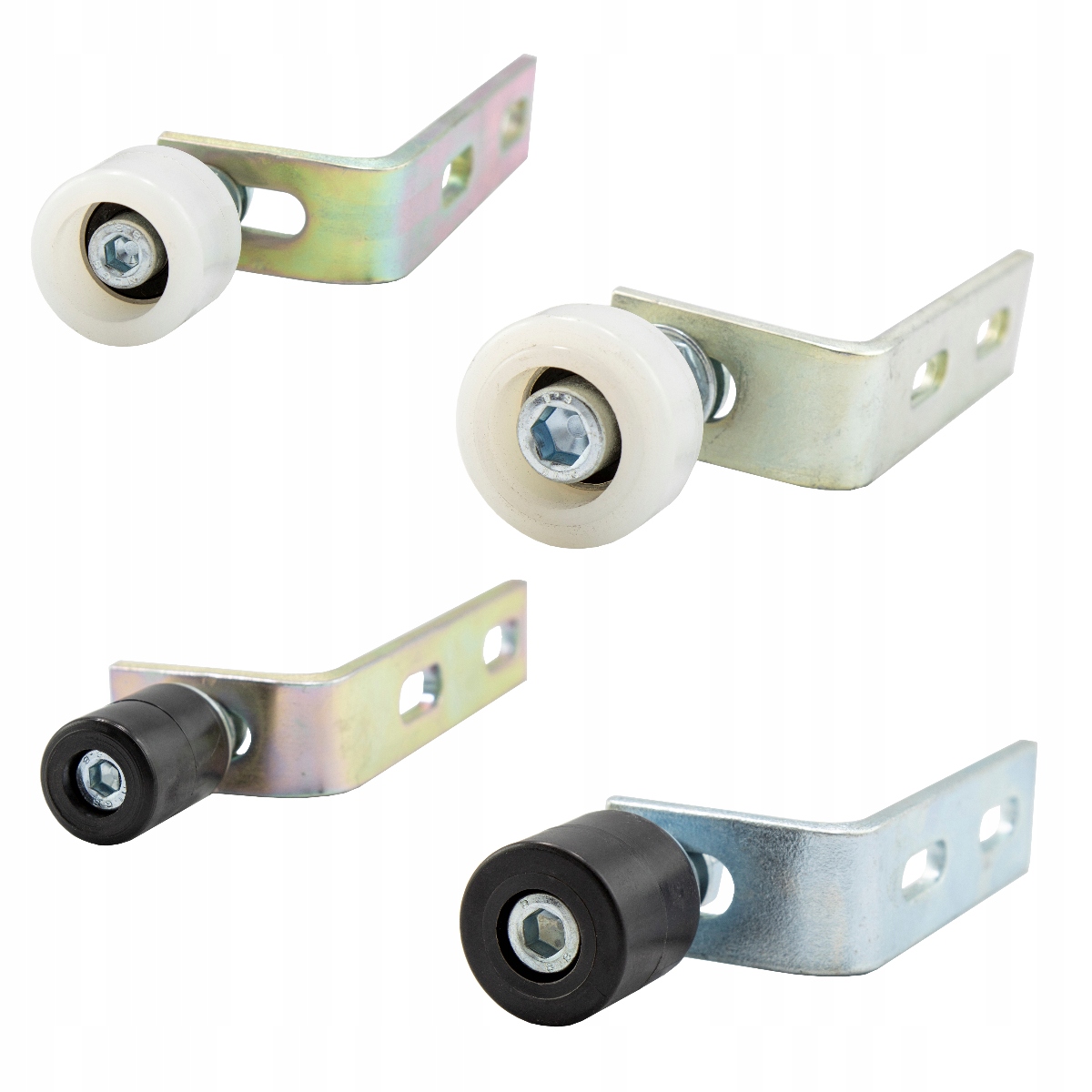

Верхний ролик с уголком:

• 33 мм с подшипниками для кесарева сечения 40/40/3
• 43 мм с подшипниками для швеллера 50/50/3
• 25 мм для швеллера 30/30/2
• 35 мм для швеллера 40/40/2
< /ul>

Выбрано, укажите размеры в комментариях.

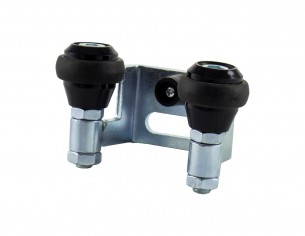

Захват свободный верхний

- 40 мм

- 60 мм

Захват стабилизирует раму ворот в верхней части стойки.

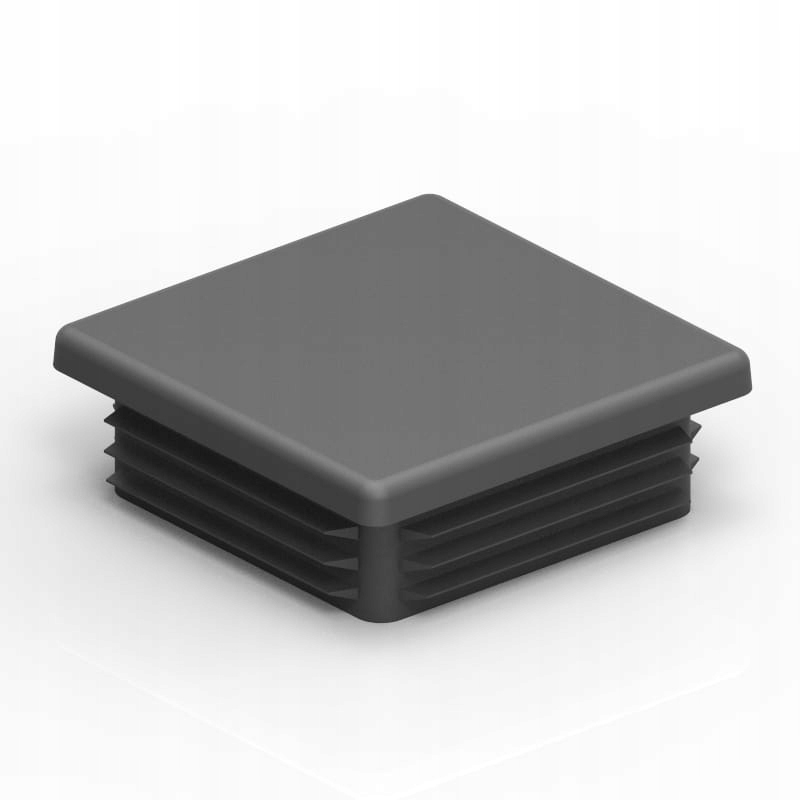

Пластиковый колпачок

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.
