Тележка тележка ролик для раздвижных ворот 80x80 комплект

ПОЛЬСКИЙ ПРОДУКТ.

Предложение на комплект 9-роликовых тележек для откатных ворот на рельсе 80х80х5 мм:

• большая платформа длиной 250 мм
• подшипники в роликах скреплены сегером
• усиленные ролики, вмещающие подшипники большего диаметра. Это продлевает срок их службы.
• Уплотнение подшипника 2RS с бутиловыми покрытиями, что влияет на долговечность роликов.

Изготовлен в стандарте «под подшипник» (точность 0,01 мм), точно смонтирован (подшипник запрессован прессом, так называемая «сто плюс») и закреплен стопорным кольцом Seger.

Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения и выпадения подшипника из ролика из-за осевой силы.Кольцо изготовлено из улучшенной стали. и монтируется в точно (профессионально) вырезанный швеллер.

БЕГОВАЯ ДОРОЖКА увеличенной ширины 22 мм (рыбный стандарт 16-17 мм) в форме идеальной дуги, что значительно упрощает эксплуатацию ворот.

Обозначение: ZL.WBR.9B.80x5.S52

В комплект для рельса 80x80x5 мм входят:

• 2 регулируемые маятниковые тележки 9 роликов
• 1 приводная головка
• 1 приводной ролик
• 1 направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце реклама)
• li>
• пластиковая заглушка для рейки

• ВНИМАНИЕ!

  Пожалуйста, внимательно проверьте размеры вашей рейки (профиля). Эти размеры мы определяем, измеряя профиль снаружи и толщину стенки, а НЕ внутри. 80х80х5 - внешний размер 80, отрез 5мм.

  На другом аукционе комплект для рейки 70х70х4

Назначение комплекта:

• Вес ворот: до 1200 кг
• Въездной свет: 4-9 м.
• b>
• вес комплекта 25 кг.

Установочные размеры тележки:

A: 250 мм

B: 120 мм

C: 210 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на шпильках, идущих от скамейки.

Установить элементы:

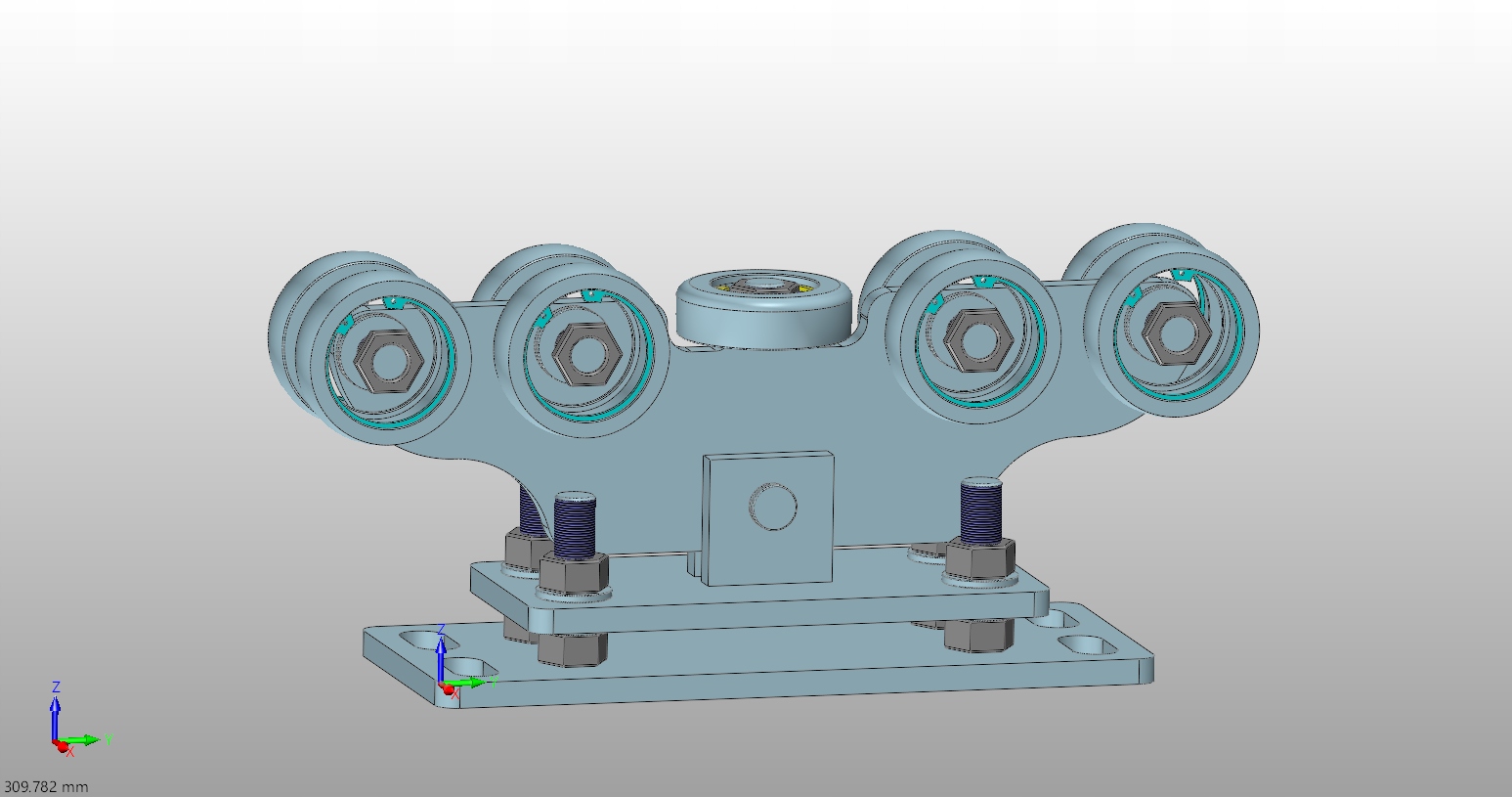

Тележки спроектированы в системе ZWD3 - CAD/CAM с модулем расчета действующих сил.

Тележка WBR.9B.80x5.S52

• Материал роликов: сталь
• Платформа: регулируемая, 250 × 120 × 8 мм

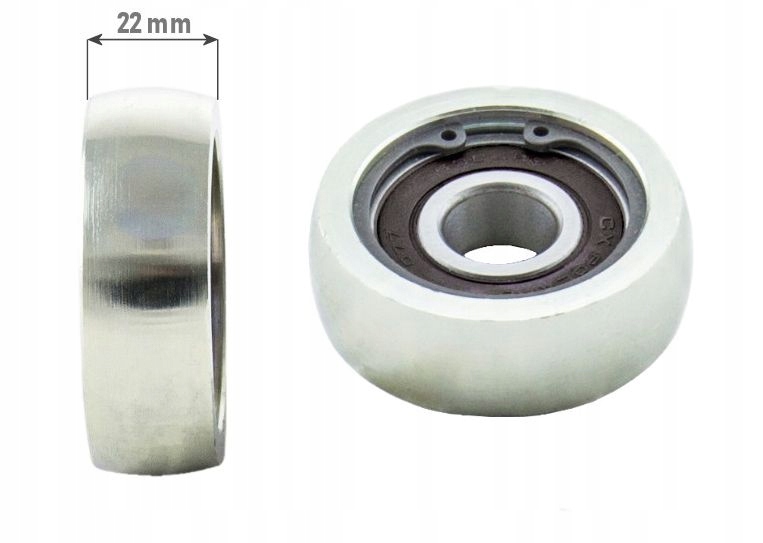

• Ролики: Ø68,5 мм × 22 мм, сталь, в форме идеальной дуги.
• Подшипник: скреплен кольцом Зегера.
• Покрытие: оцинкованное

Заполненное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

Верхний ролик с уголком

На выбор (уточняйте в комментариях)

• 33 мм с подшипниками для швеллера 40/40/3 (мы включите этот, если в примечаниях не указано другое)
• 43 мм с подшипниками для C-образного сечения 50/50/3
• 25 мм для C-образного сечения 30/30/2
• 35 мм для кесарева сечения 40/40/2

Верхний захват

Бесплатно, на выбор (уточняйте в комментариях):

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно для современных массивных ворот.

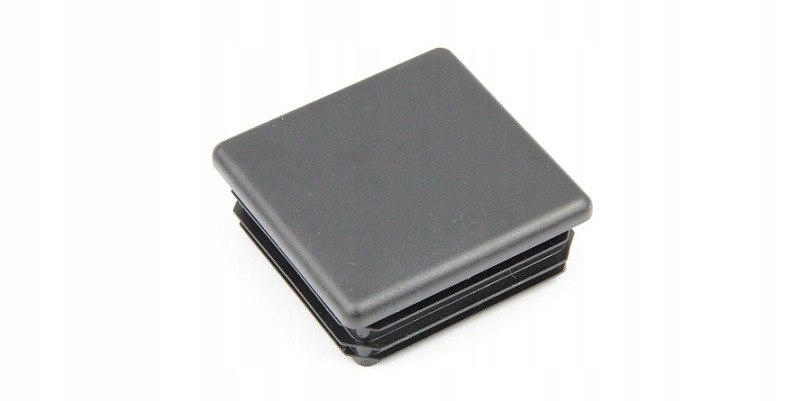

Пластиковый колпачок

Монтаж на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.

В других наших предложениях Allegro множество типов тележек:

• 5-роликовые
• 6 роликов
• 8 роликов
• 9 роликов
• < б>10-роликовые

для ворот различных размеров.
