УЛЬТРАЗВУКОВОЙ СЧЕТЧИК ВОДЫ DN50 25м3 LoRa ветвь 2027

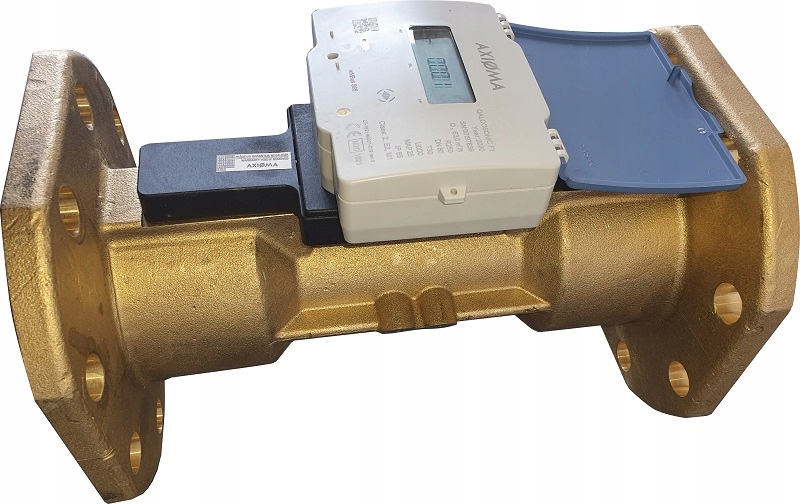

УЛЬТРАЗВУКОВОЙ ВОДОСЧЕТЧИК QALCOSONIC DN50 F1 (IP68) предназначен для измерения расхода холодной и горячей воды в жилых домах и многоквартирных домах, а также для промышленного применения (альтернатива комбинированным водосчетчикам)< /п>

В отличие от традиционных счетчиков воды, электронный ультразвуковой счетчик работает точно в диапазоне малых пусковых расходов и более высоких максимальных расходов на протяжении всего срока службы. Конструкция обеспечивает гибкую установку в любых условиях, как горизонтально, так и вертикально, независимо от расположения труб и условий установки. Водомер имеет герметичную вакуумную конструкцию, защищающую электронику от влаги.

Благодаря отсутствию движущихся частей он отличается отсутствием износа, длительным сроком службы и устойчивостью к загрязнениям. . Стандартная батарея обеспечивает работу счетчика воды до 16 лет. Счетчики абсолютно устойчивы к действию неодимовых магнитов и другим попыткам фальсификации показаний.

.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Счетчик воды DN50
• Длина: 270 мм
• Q3: 25 м3/ч
• Широкий диапазон измерения Q3 / Q1: R400
• Температурный класс: T30
• Легализация 2027 г.
• Срок службы батареи: 16 лет
• Монтажное положение: Установка в любом положении
• Без измерения воздуха
• Класс защиты IP68
• Номинальное давление PN16
li >
• Регистрация архива измерений
• Двунаправленные измерения расхода
• Индикация направления потока
• Радиоинтерфейс — внутренний радиомодуль модуль, обеспечивающий считывание данных через телеграмму WMBUS: Axis, S1, T1 режим OMS, Lora
• Оптический интерфейс интегрирован с лицевой панелью вычислителя . Предназначен для считывания данных по протоколу M-bus и параметризации счетчика, а также для выдачи импульсов объема в тестовом режиме.
• Источник питания (один из следующих в зависимости от конфигурации счетчика):

  2 батарейки АА, аккумулятор 3, 6 В 2,4 Ач (Li-SOCl2), срок эксплуатации минимум 16 лет.

• Внешний источник питания 12...42 В постоянного тока или 12 .. 36 В переменного тока, 50/60 Гц, полезный ток 10 мА и резервная батарея AA 3,6 В (Li-SOCl2) (опция).

СООТВЕТСТВИЕ:

- MID 2014/32 / ЕС

- ACS (Франция)

- DL 174/2004 (Италия)

- KIWA (Нидерланды)

- PHZ (Польша)

- NMI 14/3/43 (Австралия)

- Соответствие OIML R49

- Соответствие RoHS

LoRa  – это технология беспроводной связи, аналогичная более популярным стандартам, таким как Wi-Fi, Bluetooth, LTE и ZigBee. Ни один из них не может самостоятельно удовлетворить потребности всех пользователей, и во многих случаях выбор конкретного стандарта требует компромисса. LoRa устраняет разрыв между ними, предлагая недорогой и энергоэффективный метод передачи данных на большие расстояния для устройств, работающих от батарей или возобновляемых источников энергии.

Его ключевым преимуществом является возможность достижения большой дальности передачи и устойчивость к помехам.

LoRaWAN – это протокол MAC (Medium Access Control). В Европе LoRaWAN работает на частоте 868 МГц

M-Bus — технология, позволяющая удаленно считывать данные со счетчиков, измеряющих потребление коммунальных услуг, в том числе текущие параметры, без необходимости входа в помещения, где они установлены. .

Данные со счетчиков тепла и воды, прикрепленных к ним, или непосредственно со счетчиков воды поступают на пульт управления, считывание которых можно через Интернет или непосредственно с помощью портативного или стационарного компьютера. Также можно использовать панель управления с GPRS-модемом, тогда данные можно отправить на ftp-сервер или непосредственно на адрес электронной почты ответственного за расчеты лица в виде файлов формата .csv. Тогда нет необходимости в программном обеспечении, предназначенном для считывания показаний в сети M-Bus. Пользователь системы является ее владельцем и поэтому не несет никаких дополнительных внешних затрат. Очень экономичное, энергоэффективное решение (шина не питается от аккумуляторов устройств M-Bus), простое в установке и надежное.

Две ультразвуковые головки посылают сигналы в противоположных направлениях одновременно, один из которых следует по направлению потока воды, а другой – в противоположном направлении. Разница во времени, измеренная между этими сигналами, преобразуется в скорость потока и, следовательно, в объем.
