Вольтметр Амперметр Панель LED 0-100V 0-10A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 198
Просматривая «Вольтметр Амперметр Панель LED 0-100V 0-10A» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Вольтметр и амперметр со светодиодной панелью 0–100 В, 0–10 А
⭐️ 2 В 1 – ВОЛЬТМЕТР И АМПЕРМЕТР
Цифровой панельный счетчик с двухцветным дисплеем. Он позволяет измерять напряжение и ток.
☝️ Диапазоны измерения:
- Измерение напряжения:0–100 В
- Измерение тока: 0–10 А

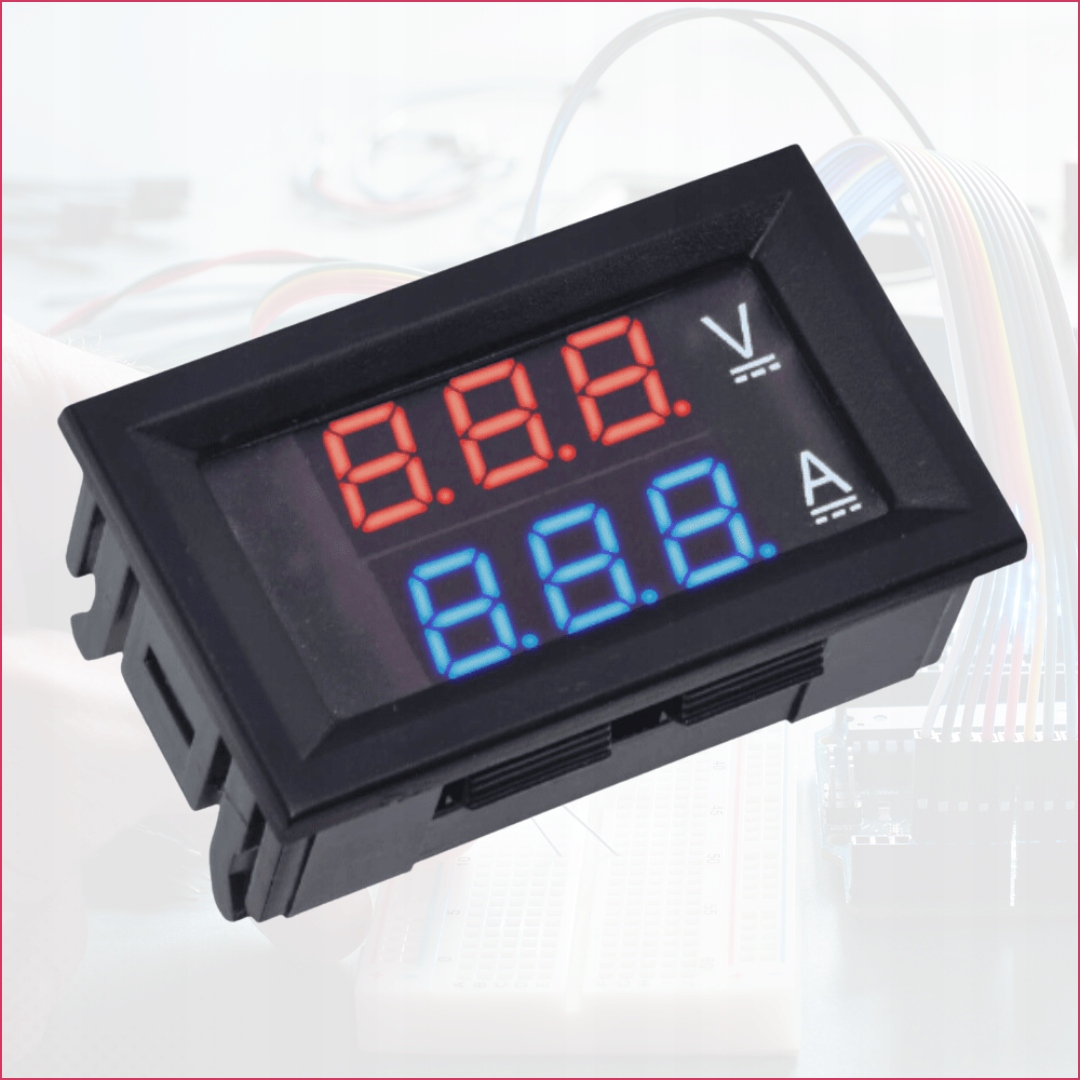

⭐️ ФУНКЦИИ ДИСПЛЕЯ
▶️ Два дисплея 0,28″ – для одновременного измерения напряжения и тока.
▶️ Вверху отображается напряжение красным.
▶️ Нижнее отображение текущего синим.

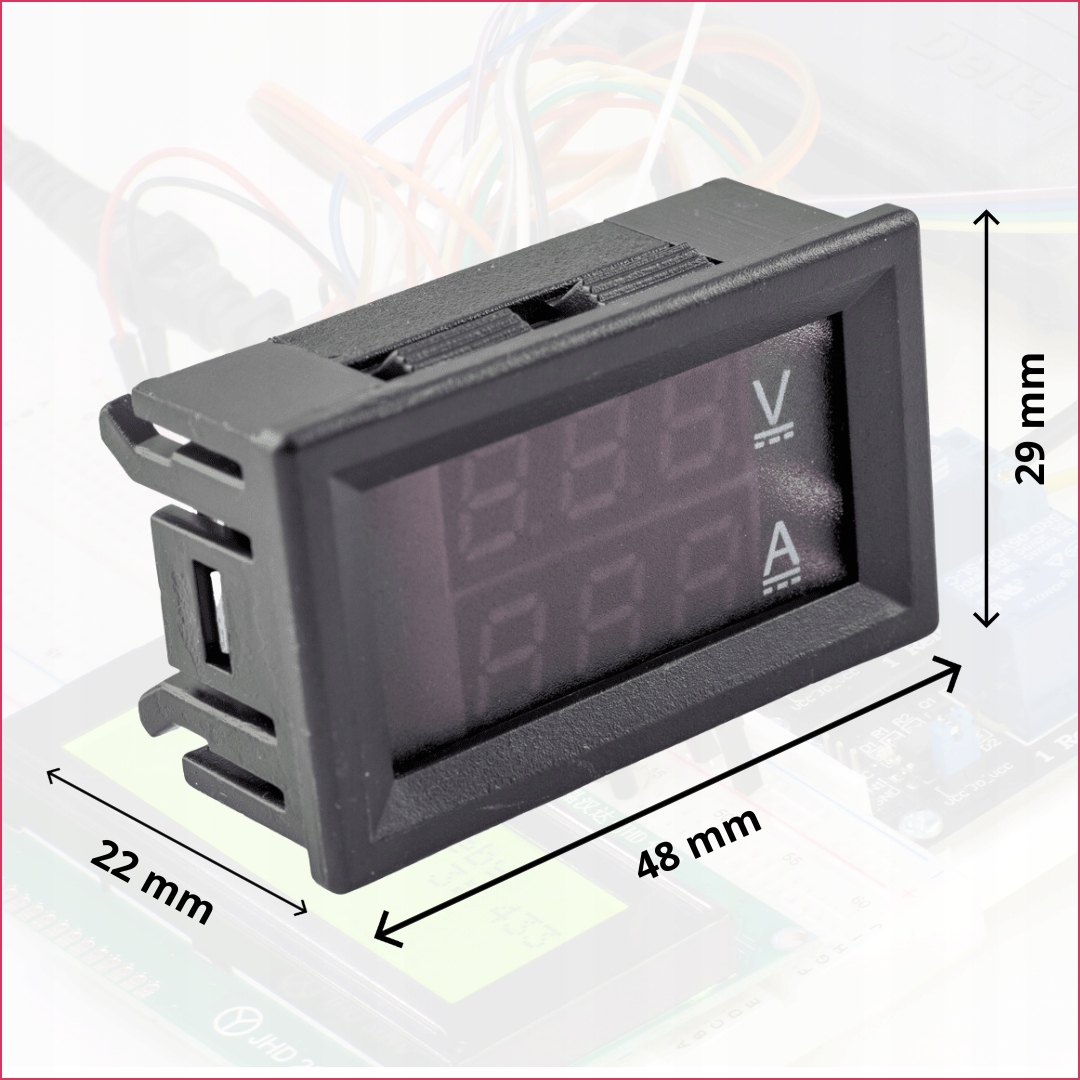

⭐️ Размеры:
▶️ Ширина с рамкой: 48 мм(корпус без рамки: 45,05 мм)
▶️ Высота с рамкой: 29 мм(корпус без рамы: 25,8 мм)
▶️ Глубина: 22 мм
▶️ Длина кабеля: 150 мм
⭐️ ЭЛЕМЕНТЫ МОДУЛЯ
1️⃣ Потенциометр калибровки вольтметра
2️⃣ Потенциометр калибровки амперметра
3️⃣ Разъем питания и измерения напряжения
4️⃣ Разъем для измерения тока
☝️ На плате модуля расположены два потенциометра, используемые для калибровки вольтметра и амперметра. Калибровку следует выполнять с использованием эталонного напряжения и тока.
⭐️ ДВА МЕТОДА ИЗМЕРЕНИЯ
Модуль может измеряться в двух режимах: с общим источником питания вместе с измеряемой нагрузкой или отдельно.
⚙️ Подробности ниже:
1️⃣ ИЗМЕРЕНИЕ ТОКА И НАПРЯЖЕНИЯ НА ОБЩЕМ ИСТОЧНИКЕ ПИТАНИЯ
Измерения в этом режиме возможны в диапазоне 4-28В постоянного тока. Это связано с тем, что электроника измерителя работает в этом диапазоне.
Легенда:
O – Приемник, устройство с питанием
ZO – Мощность приемника
2️⃣ ИЗМЕРЕНИЕ ТОКА И НАПРЯЖЕНИЯ НА ОТДЕЛЬНОМ ИСТОЧНИКЕ ПИТАНИЯ
Измерения в этом режиме отделены от источника питания измерителя. Это позволяет измерять напряжение нагрузки в диапазоне 0–100 В постоянного тока.
Питание самого измерителя должно находиться в диапазоне 4–30 В постоянного тока.
Легенда:
O – Приемник, устройство с питанием
ZO – Мощность приемника
ЗМ – Питание счетчика
⚙️ ПАРАМЕТРЫ СВЕТОДИОДНОЙ ПАНЕЛИ ВОЛЬТМЕТР, АМПЕРМЕТР
- Питание измерителя: 4–28 В постоянного тока.
- Диапазон измерения напряжения: 0–100 В постоянного тока.
- Диапазон измерения тока: < b >0–10 А постоянного тока.
- Отображение напряжения: светодиод 0,28 дюйма, красный.
- Отображение тока: светодиод 0,28 дюйма, синий.
- Рабочий ток. : <10 мА
- Точность измерения: 1%
- Возможность калибровки с помощью потенциометров
- Размеры модуля: 48 x 29 x 22 мм
