ВОЛЬТОМЕТР Амперометр, 4 біт. DC 0 - 200 В - 10 А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Заказывая «ВОЛЬТОМЕТР Амперометр, 4 біт. DC 0 - 200 В - 10 А» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

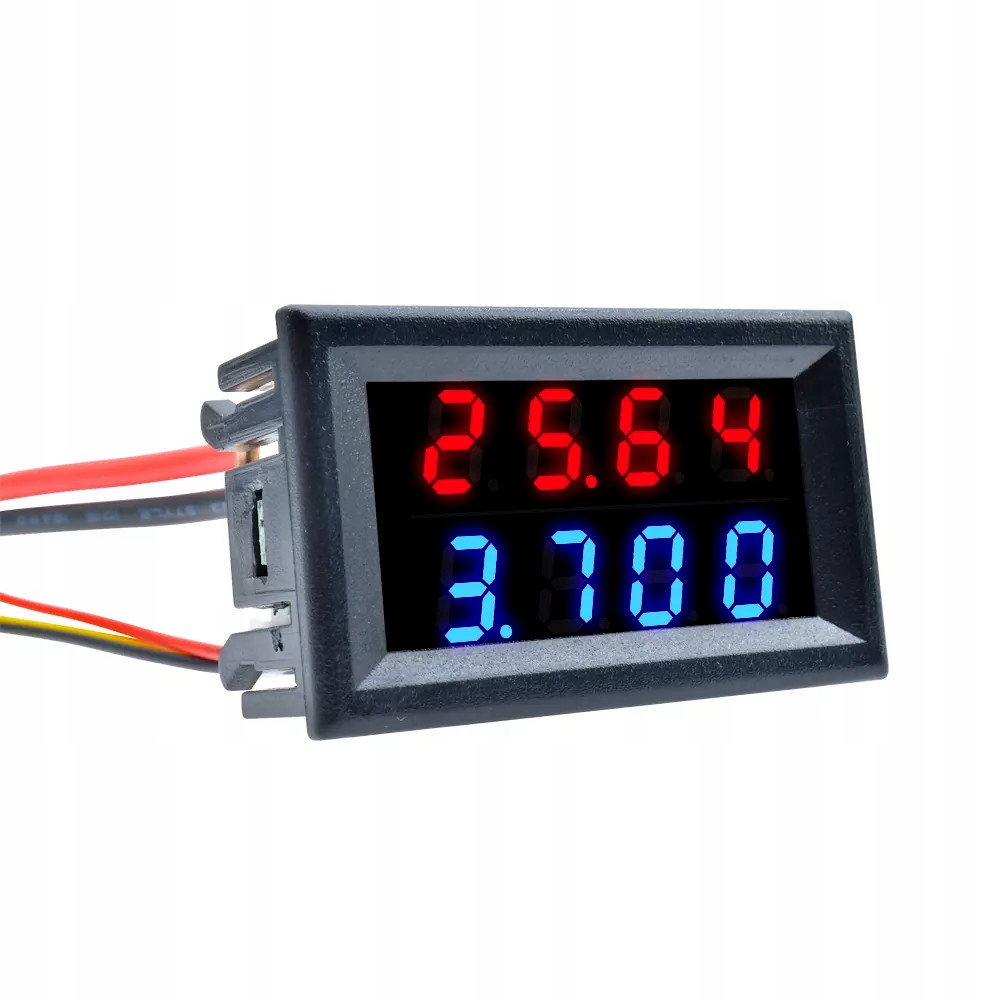

Идеальный измеритель (два в одном) ВОЛЬТМЕТР от 0 до 200В, АММЕТР от 0 до 10А
Предлагаемое устройство не требует подключения дополнительный шунт, поскольку он входит в комплект и стационарно установлен в плате устройства.
На рынке представлено несколько моделей предлагаемой панели, которые отличаются небольшими изменениямит.е. Однако эти различия влияют на метод и простоту применения для конкретных приложений. Предлагаемое мной устройство спроектировано так, что его можно легко использовать практически в любом проекте - схемы подключения ниже.
В отличие от других подобных устройств, предлагаемое имеет два цвета дисплея: КРАСНЫЙ для напряжения, СИНИЙ для тока.
Следует подчеркнуть, что основным отличием и в то же время ПРЕИМУЩЕСТВОМ предлагаемого прибора является его точность. Это обусловлено тем, что на данной панели отображается напряжение с точностью до 2 знаков после запятой, а ток с точностью до 3 знаков после запятой. Большинство приборов этого типа, предлагаемых сейчас на рынке, имеют всего 1 место для напряжения и 2 места для тока.
В целях повышения точности измерений производитель предусмотрел возможность точной калибровки как измеренное напряжение, так и ток. Осуществляется с помощью двух независимых монтажных потенциометров, расположенных на плате панели - см. фото ниже.

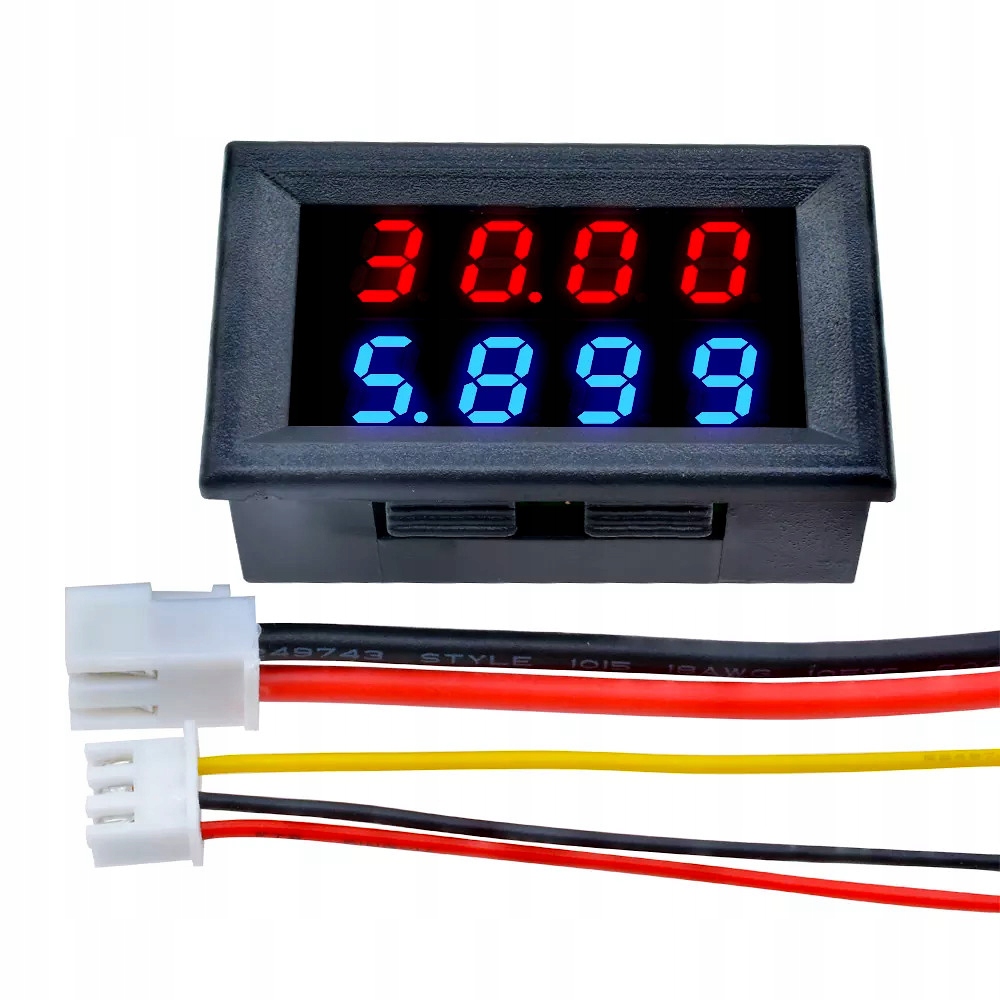

Помимо панели в комплект входят кабели с клеммами, обеспечивающие правильное подключение модуль. ПОСМОТРЕТЬ ФОТО
Параметры устройства:
4-разрядный 5-проводной вольтметр-амперметр:
- Напряжение питания: 4–30 В постоянного тока (рекомендуется) 5 ~ 12 В)
- Диапазон измерения тока: 10 А постоянного тока (режим отображения 0,000 А ~ 10,00 А)
- Диапазон измерения напряжения: 200 В постоянного тока (режим отображения 0,00 В ~ 10,00 В ~ 200,0 В)
- Время обновления: 300 мс
- Тип дисплея: 4-значный светодиодный дисплей 0,28 дюйма, 2 ряда
- Размер продукта: 60,00 × 28,60 × 22,00 мм (4-бит)
Проводка:
- Красный (тонкий): питание +
- Красный (толстый): IN +, вход измерения тока – плюс.
- Желтый (тонкий): PW +, вход измеренного напряжения. - плюс
- Черный (толстый и тонкий): COM, общие провода - минус - оба измеряемые (толстый - ток, тонкий - напряжение) и минус питания.
< б>прибор имеет триммеры, позволяющие осуществлять полную калибровку как по напряжению, так и по току (видно на фотографиях).
Поскольку счетчик может питаться от любого постоянного напряжения в диапазоне от 4 до 30 В. Вольт может успешно использоваться для измерений в автомобильных установках, как 12В, так и 24В.
Модернизированный способ подключения позволяет использовать его в лабораторных источниках питания (как однонапряженных, так и симметричных) для измерения как положительных, так и отрицательных напряжений - без вмешательства в конструкцию (требуется только использование гальванически развязанного источника питания - такие источники питания - модули - есть и в других наших предложениях) .

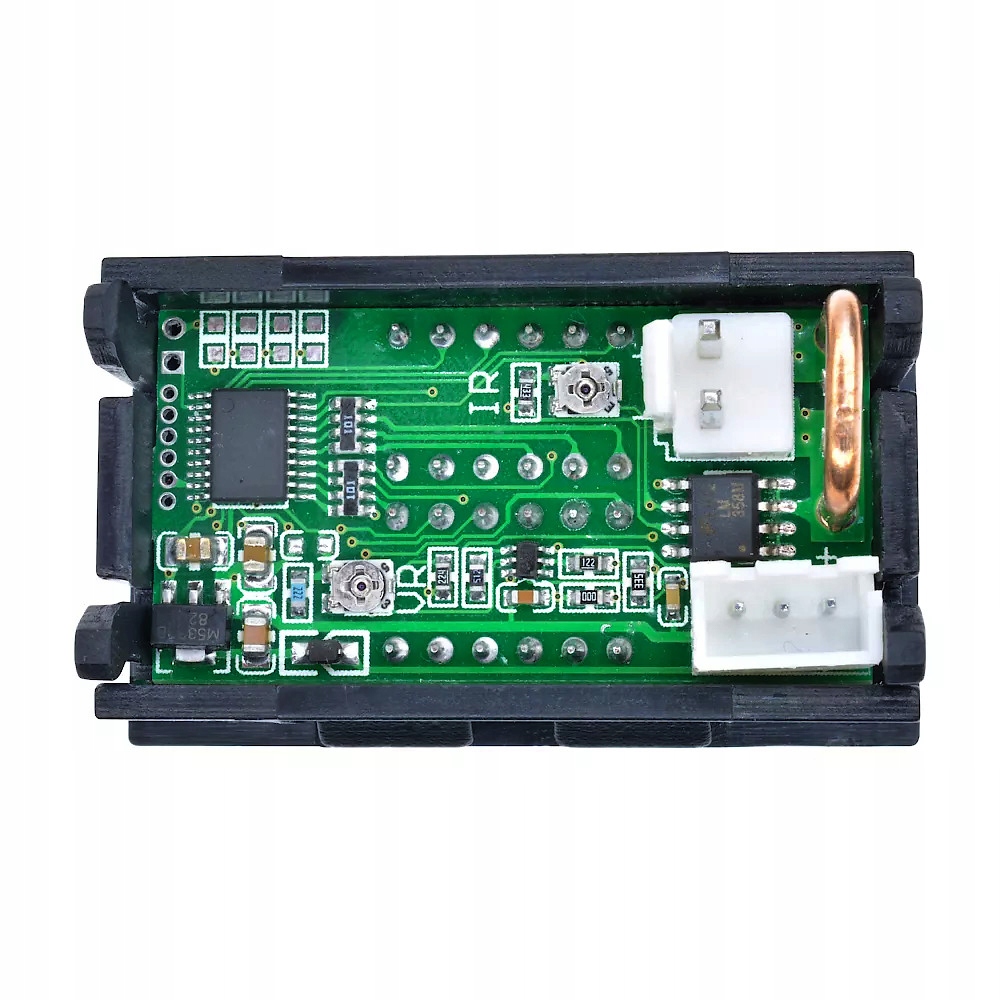

На фото ниже представлены два миниатюрных потенциометра, предназначенных для калибровки устройства.
Рядом - вид на шунт, установленный в панели.
ВНИМАНИЕ!
Предлагаемый измеритель способен измерять ток до 10А. - более высокая нагрузка может привести к разрушению прибора и возгоранию.

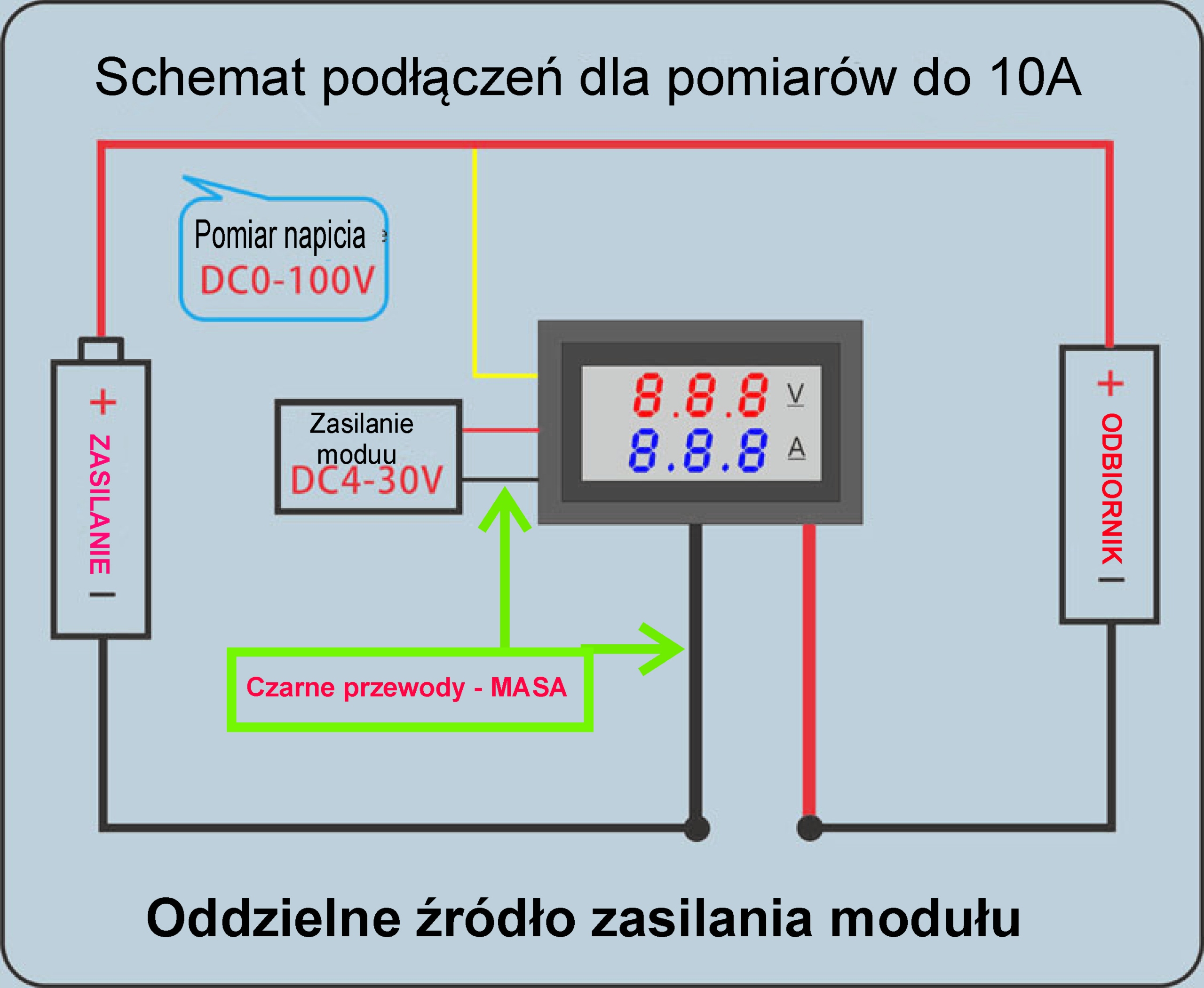

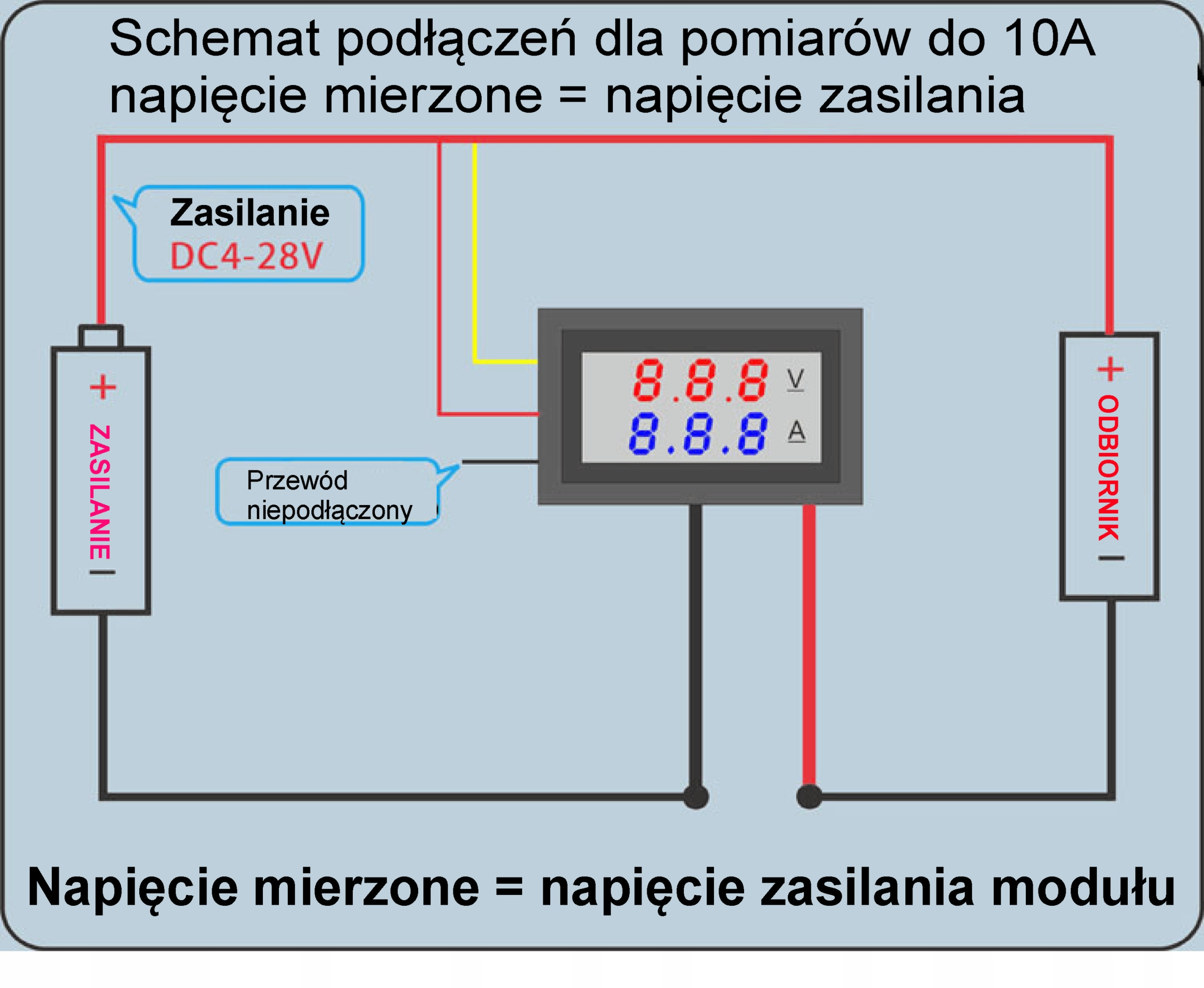

Ниже приведены схемы подключения счетчика к измеряемой установке и электропитанию.
