ГИДРАВЛИЧЕСКИЙ КЛАПАН ДЕЛИТЕЛЬ ПОТОКА

РЕГУЛЯТОР РАСХОДА VPR3 3/4" 120л/мин

Производство:

Оригинальный итальянский продукт марка Oleodinamica Marchesini, обозначение: VPR3 3/4"; 1.35.10.020

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Принцип работы:

Регулятор разделяет основной поток масла от насоса на два независимых потока, которые могут питать две независимые гидравлические системы. Он позволяет установить определенный расход на первом основном ресивере, лишнее масло сливается во второй ресивер. При изменении производительности насоса в основной ресивер всегда поступает одинаковое количество масла, расход меняется только на втором ресивере.

Идеален для тракторов и других машин, где один насос приводит в действие систему рулевого управления (орбитрол ) и основная гидравлика (погрузчик).ведущая). Затем на орбитроле устанавливается постоянный поток, остальное масло будет питать гидравлику погрузчика. Количество масла, подаваемого в погрузчик, зависит от производительности насоса в данный момент. Количество масла, подаваемого в орбитрол, всегда постоянно, что обеспечивает плавную и эффективную работу машины.

Подключение и регулировка:

Регулировка клапана осуществляется с помощью ручки, а настройки можно зафиксировать с помощью контргайки. Имеет выход для подключения манометра.

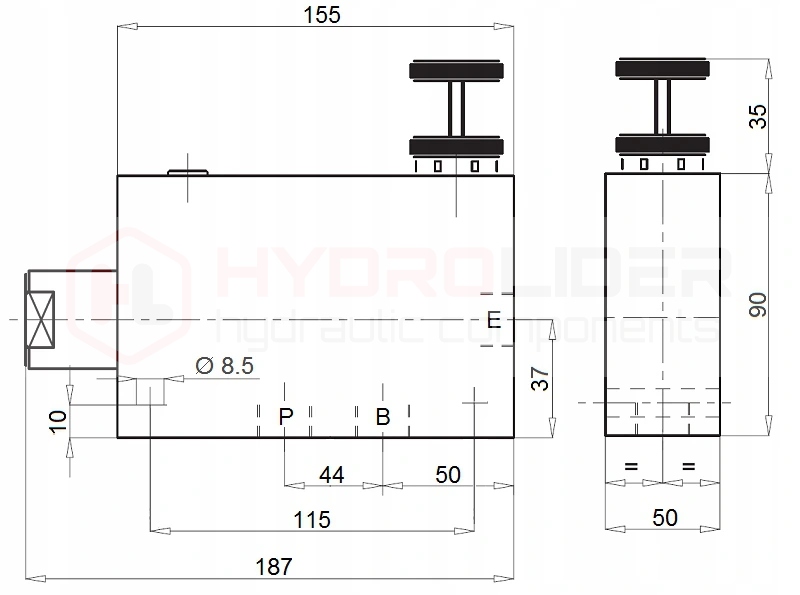

Подключите E к питающей линии, а P к приоритетному ресиверу или к линии гидравлической системы, где требуется регулирование расхода. Подсоедините B ко второму ресиверу.

Компенсация давления:

Регулятор имеет компенсацию, т.е. за клапаном нет падения давления масла. Благодаря этому после регулировки двигатель сохраняет практически первоначальный крутящий момент. Обычные дроссельные заслонки во взаимодействии с двигателями нагревают масло, у них также нет компенсации, а значит, при регулировании оборотов двигатель также теряет мощность.

Пример использования регулятора в тракторе гидравлика (фото):

Технические данные:

• Максимальная всасывающая способность: 120 л/мин.
• Диапазон регулирования расхода по приоритетному каналу: 20-120л/мин. мин
• Количество гидравлических отверстий в корпусе: 3 (+ отверстие для манометра)
• Внутренняя резьба в корпусе: 3/4" [BSP]
• Материал корпуса: оцинкованная сталь
• Максимальное допустимое давление: 350 бар
• Вес: 4,958 кг

Температурный диапазон и тип масла :

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на основе минерального масла.
