Водяная воздушная завеса

VTS WING W150 EC

в комплекте 4в1 с:

- интеллектуальным контроллером WING EC

- 3 специальных монтажных кронштейна WING 150/200

- 2 гидравлических шланга + 4 уплотнения

Основная информация завесы WING W150 EC:

• Двигатель: EC (с электронной коммутацией)
• Макс. ширина двери (1 устройство): 1,5 [м]
• Макс. высота двери: 3,7 [м]
• Макс. эффективность воздуха: 3100 [м3/ч]
• Диапазон мощности нагрева: 10–32 [кВт]
• Макс. температура теплоносителя: 95 [°C]
• Макс. рабочее давление: 1,6 [МПа]
• Вместимость воды: 2,6 [дм3]
• Количество рядов теплообменника (нагревателей) : 2 [шт.]
• Напряжение питания: ~230/1/50 [В/ф/Гц]< /li>
• Мощность двигателя (EC): 0,3 [кВт]
• Номинальный ток (EC-двигатель): 1,3 [ А]
• Вес устройства: 29,0 [кг]
• Степень защиты: IP20
• Цвет корпуса: RAL9016
• Цвет нагнетательной сетки: RAL9022
• Производитель: VTS

Основная информация о растягивающихся гидравлических шлангах VTS:

• Длина: 0,6-0,9 [м]
• Резьба: GW/GW 3/4"
• Макс. рабочее давление: 1,6 [МПа]
• Мин. рабочая температура для воды: 5 [ °C]
• Минимальная рабочая температура для гликоля: -20 [°C]
• Максимальная рабочая температура: 130 [°C]

Воздушная завеса WING — это устройство нового поколения, созданное с любовью к легкости форм и современному дизайну. Минималистичная форма корпуса напоминает красивое, но совершенное в своей простоте крыло планера.

Для чего используется воздушная завеса?

Ее задача заключается в создании воздушного барьера, изолирующего две среды: внешнюю и внутреннюю.

Снаружи воздушная завеса останавливает:

• теплый или холодный воздух (в зависимости от сезона)
  • li>
  • пыль
  • li>
  • насекомые
  • выхлопные газы и дым
  • неприятный запах

  Внутри воздушная завеса позволяет остановить:

  нагретый или охлажденный воздух – в зависимости от потребности
  • чистый, экологически чистый воздух

  Используя воздушную завесу, пользователь экономит, прежде всего, свои деньги на уменьшении потерь вырабатываемого тепла или холода.

EC-технология – новое поколение двигателей

EC-приводы, то есть бесщеточные двигатели постоянного тока, своей эффективностью обязаны устранению потерь энергии за счет замены щеток постоянными магнитами. ЕС-двигатели сейчас широко распространены на европейских рынках: от бытовой техники до промышленного оборудования и гибридных автомобилей. Долговечность, безотказность и значительно более низкое энергопотребление означают, что ЕС-технология заменяет устройства с неэффективными двигателями переменного тока предыдущего поколения.

Технология EC – характеристики

• Более высокий КПД во всем диапазоне регулирования по сравнению со стандартными двигателями переменного тока благодаря равномерной зависимости крутящего момента от скорости
• Оптимальная скорость, минимальные потери , высокий крутящий момент.
• Применение постоянных магнитов устраняет самое слабое место мотора старого поколения – щетки – а это значит, что устройства практически не требуют работ по техническому обслуживанию.
• Отличная долговечность
• Отличная долговечность
• Отличная долговечность
• li>
• Низкие эксплуатационные расходы
• Возможность прямого подключения к системе BMS
• Тихая работа при высоких скоростях вращения
• Простое подключение
• Регулировка производительности вентилятора с помощью сигнала 0–10 В постоянного тока.

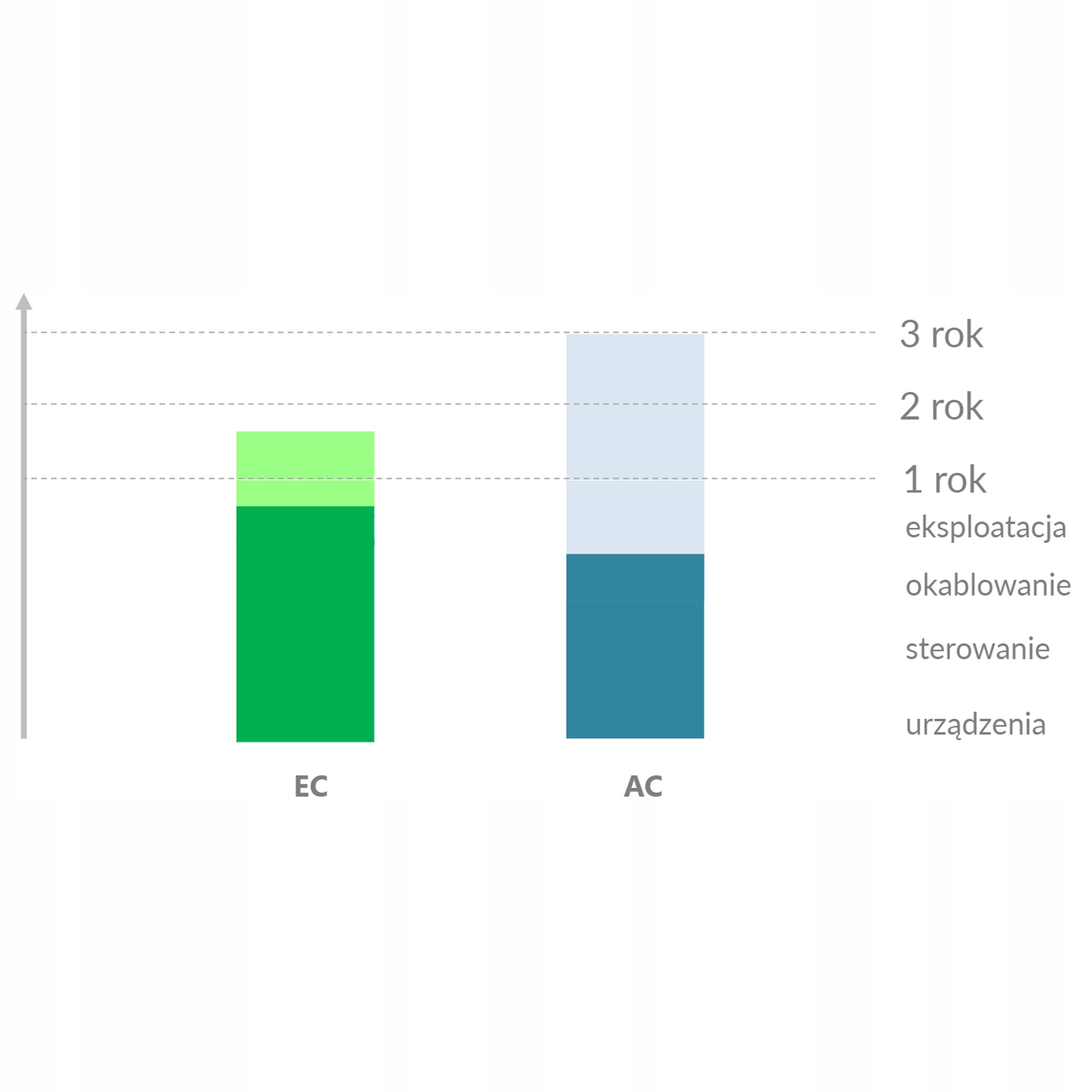

EC-технология – экономия

Воздушная завеса с EC-двигателем стоит дороже по сравнению с устройством с такой же тепловой мощностью и диапазоном, оснащенным двигателями старого поколения. Означает ли это, что это более дорогое решение?

Возьмем, к примеру, комнату, в которой мы устанавливаем 4 воздушные завесы. За ЕС-устройства с такой же производительностью, как и устройства старого поколения, мы будем платить примерно на 10 % больше. Добавим стоимость контроллеров – помните, что шторами нового поколения можно управлять с помощью одного контроллера. Нам понадобится один контроллер для каждого устройства с двигателем переменного тока. Добавим затраты на прокладку кабеля, которая в случае с устройствами с двигателями нового поколения обходится дешевле и требует меньше труда от установщика. Далее проверим затраты на потребление электроэнергии обоих устройств. Предположим, что устройства работают на средней скорости, 8 часов 7 дней в неделю. Сумма инвестиций выровняется после 368 дней работы. Используя «зеленую EC-технологию», мы зарабатываем более 1000 злотых в год!

ТИШИНА И МОЩНОСТЬ

ДИЗАЙН И ПРОИЗВОДИТЕЛЬНОСТЬ

5. Водонагреватель* - высокоэффективный двухрядный водонагреватель, рассчитанный на питание от малопараметрического коэффициента.

6. Электронагреватель* - низкотемпературный, мощный нагреватель обеспечивает безопасную работу устройства без необходимости запуска вентилятора. Асимметричное разделение мощности обогрева обеспечивает ее адаптацию к индивидуальным потребностям пользователя.

7. Сочетание функциональности и дизайна - характерный ромбовидный наконечник боковой крышки, закрывающий входное отверстие системы охлаждения двигателя, также выполняет инспекционную функцию.

*в зависимости от типа воздушной завесы (электрический или водяной) )

КАЧЕСТВО И СТРОИТЕЛЬСТВО

8. Легко содержать в чистоте - благодаря оптимизированной конструкции крышки чистка шторы удобна и не требует демонтажа какой-либо ее части, всегда гарантируя гигиеническую эксплуатацию устройства.

9. Корпус из оцинкованной стали - двойное покрытие (оцинкование + порошковое покрытие) обеспечивает длительную антикоррозионную защиту и постоянные эстетические качества. Что позволяет использовать его как на промышленных, так и на весьма представительных объектах.

10. Высокий КПД – высокая мощность нагрева является результатом использования нагревателя с большой поверхностью теплообмена, размещенного в однородном потоке воздуха.

11. Экономия электроэнергии — современная конструкция двигателя и вентилятора обеспечивает экономию до 40 % электроэнергии по сравнению с традиционными решениями.

Размеры

А - 1582* мм

Б - 210 мм

C - 465 мм

* без учета боковых крышек

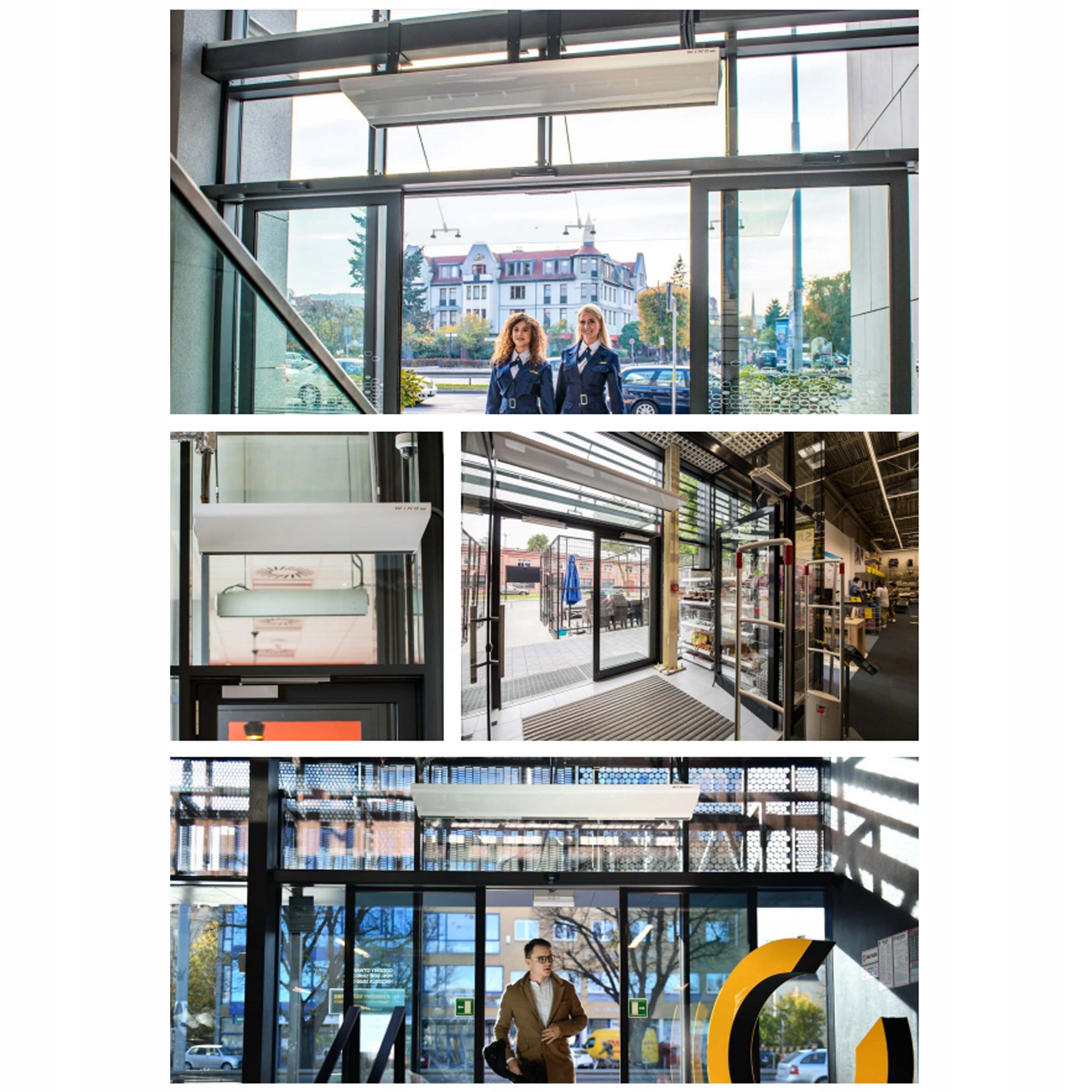

УСТАНОВКА

Воздушные завесы WING можно монтировать горизонтально или вертикально*. Благодаря тонкой форме, чрезвычайно малой высоте корпуса и наклонному воздухозаборнику его можно установить в очень ограниченном пространстве над дверью, не влияя на его производительность.

* WING W, WING C (WING E с электроприводом) шторыможно крепить вертикально)

Правильно спроектированные специальные ручки и точки крепления обеспечивают простую установку. Возможность использования специальных монтажных кронштейнов [А] или альтернативно устройство можно закрепить с помощью монтажных штифтов [В] (штифты можно приобрести на нашем отдельном аукционе - в комплект не входят).

Максимальный монтаж. высота 4 м. Минимальное расстояние выхода воздуха от шторы до потолка всего 30 см [С].

В комплект входит: Контроллер WING EC

HMI-WING — это панель управления для всех типов штор WING. Работает с системами автоматизации зданий (BMS).

• современный и компактный дизайн
• читаемый и четкий дисплей
• работает в системах BMS
• расширенный календарь периодов отопления на каждый день недели
• работа с дверным датчиком
• совместимость с системой BMS
• предопределенные 3 скорости вращения
• предопределенные 3 скорости вращения
• li>
• встроенный термостат
• 3 уровня мощности нагрева
• до 8 штор, управляемых одним контроллером
