Тележка для откатных ворот распашного типа 80х5 с роликами на специальном штифте

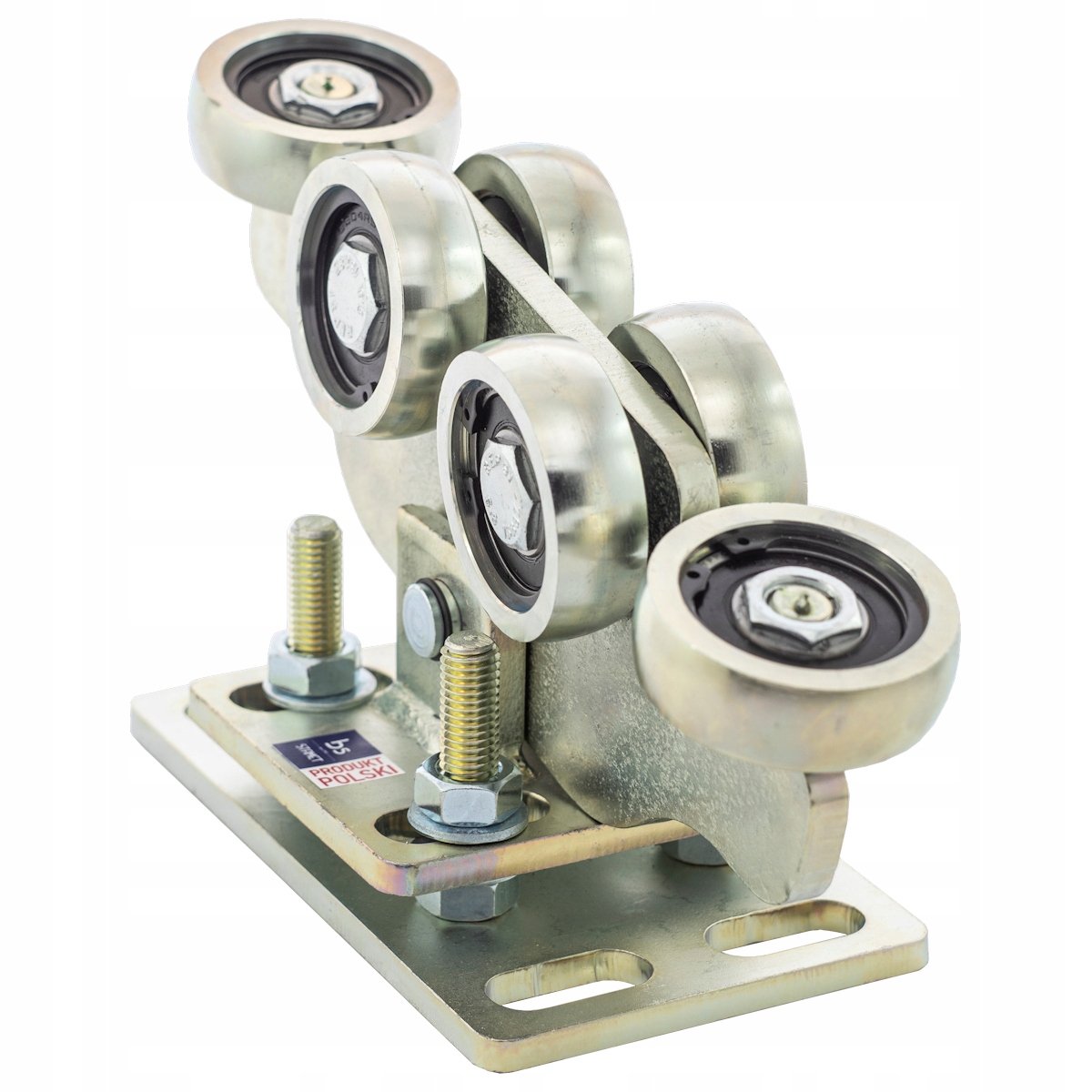

6-роликовая тележка, с двумя роликами горизонтально. Такое расположение роликов рекомендуется для ворот со значительным наполнением и современных ворот с широкими профилями. Такие ворота могут вести себя как парус на ветру. Два горизонтальных ролика значительно улучшают работу ворот при достижении стойки.

Рекомендуем, если:

• ворота не идеально вертикальны (со временем направляющий ролик на стойке изнашивается , расшатывается и не держится идеально вертикально)
• рельс (ходовой профиль) не идеально прямой из-за: расслаблялся в кривую после прокатки/из-за температуры во время сварки / искривился при других обстоятельствах.
• Вы ПРОСТО хотите убедиться, что тележка идеально работает с воротами, благодаря дополнительно качающимся в поперечной плоскости роликам.

Тележки также доступны в наборах (перейдите ко всем нашим товарам и введите WBR.6BS.80x5)

Ролики в предлагаемых на рынке тележках жестко закреплены и, следовательно, «трутся», когда рельсы непрямые, что приводит к:

• тяжелая работа, когда у нас есть автомат, напрягает его работу
• - шум, скрипят ворота во время работы
• [left сторона рисунка - показана блокировка роликов даже при минимальном перекручивании рельса]

Наша тележка имеет опорные ролики, закрепленные на специальных штырях благодаря который идеально расположен в изогнутой направляющей. Такие тележки в нем не застревают, работают легко и без «царапин» [правая часть рисунка, ролики установлены правильно даже при большей кривизне профиля].

Проблема изогнутого рельса возникает, когда:

• он не идеально прокатан или искривляется после прокатки (листовой металл имеет естественную тенденцию " натяжение». И поэтому
• со временем она прогнется под нагрузкой ворот. Наиболее частым признаком является изгиб рельса в нижней части.
• он деформируется во время сварка ворот из-за нагрева.
• li>

Использование изогнутого рельса и связанная с этим тяжелая эксплуатация ворот вызывают более быстрый износ роликов в тележках. Более того, когда у нас установлен автомат, мы зачастую даже не осознаем, что возникает рассматриваемая проблема.При такой нагрузке автомат потребляет больше электроэнергии и его компоненты быстрее изнашиваются.

В предлагаемой нами тележке пары роликов вращаются независимо друг от друга, благодаря чему они идеально подходят под направляющую рельс-ворота.

Тележка WBR.6BS.80x5.210.S52

• Материал ролика: сталь
• Регулировочное основание (нижняя пластина с винтами): 210 × 120 × 8 мм
• Нижняя часть тележки (верхний лист): 120 × 115 × 8 мм с крупными бобами, как на платформе, для максимальных возможностей регулировки 'тележки' - ворота'

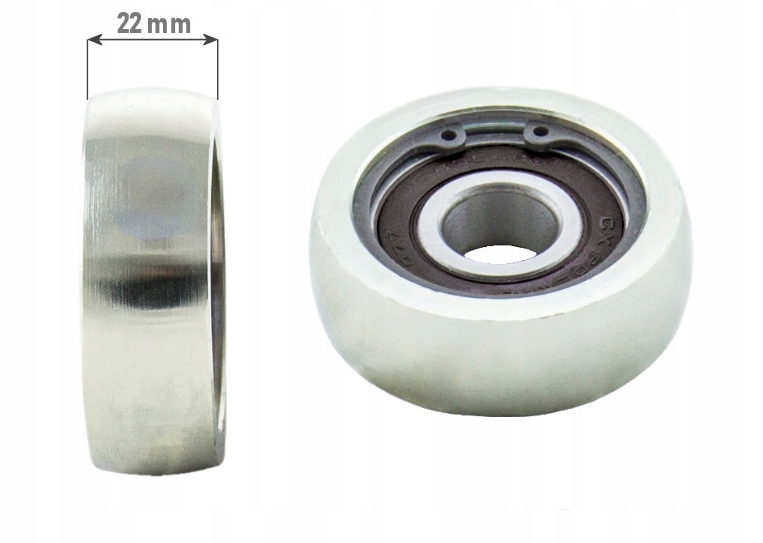

• Ролики: Ø68,5 мм × 22 мм, стальные, в форме идеальной дуги
• Подшипник: 6304 2RS диаметром 52 мм, что обеспечивает более высокую (около 60%) статическую и динамическую грузоподъемность (типовые подшипники имеют диаметр 42-45 мм)
• подшипник крепится кольцом Зегера
• Покрытие: оцинковка
• Винты: M14

Вес тележки: 6,3 кг

Назначение тележки:

• Вес ворот: до 800 кг
• Въездной просвет: 4-7 м

Платформы оснащены шайбами ​​для гаек, которые предотвращают «расшатывание» соединителей и увеличивают поверхность давления. Их отсутствие может привести к отходу тележки от рабочей оси ворот. Мы не экономим на деталях!

ВНИМАНИЕ!

Внимательно проверяйте размеры вашей рейки (профиля). Эти размеры определяются путем указания длины сторонына внешней стороне профиля и толщины стенки, измеренной штангенциркулем. Ролики, которые мы производим, изготавливаются под конкретный профиль – размеры не средние, как у многих китайских изделий. Благодаря этому наши тележки обеспечивают точную работу ворот.

По запросу мы высылаем по электронной почте инструкцию по сборке, содержащую точные параметры необходимого расстояния между тележками в зависимости от веса. и длина ворот.

Другие отличительные особенности наших портальных тележек

РОЛИКИ - тележки на специальных роликах, производимые исключительно на нашем предприятии. Ролик предназначен для установки подшипника большего размера. Использование такого подшипника приводит к увеличению способности воспринимать осевые и радиальные нагрузки на 60%. Изготовлен стандартно «под подшипник» (точность 0,01 мм), точно смонтирован (подшипник запрессован прессом, так называемая «сто плюс») и закреплен стопорным кольцом Seger. Такое решение стоит дороже. производить, но на 100% исключая неблагоприятное явление вращения и выпадения подшипника из ролика из-за осевой силы. Кольцо изготовлено из улучшенной стали и установлено в точно (профессионально) вырезанный канал.

ТРЕДИ шириной 22 мм в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - тележки, которые мы производим, оснащены подшипниками 2RS (пластиковое уплотнение). Благодаря этому в них попадает меньше грязи и одновременно увеличивается их долговечность.

Мы единственная компания, которая использует сочетание вертикального и горизонтального положения. ролики немного другого диаметра (0,5 мм) опорный ролик 68,5 мм - горизонтальный ролик 69 мм - для лучшего бокового движения ворот Качество роликовых и подшипниковых опор является первым элементом долговечности производимых нами тележек.

Платформы оснащены шайбами ​​для гаек, которые предотвращают «расшатывание» соединителя и увеличивают поверхность прижима. Их отсутствие может привести к отходу тележки от рабочей оси ворот. Мы не экономим на деталях!

Установочные размеры тележки - на чертеже

Площадки с бобышками, благодаря которым положение тележки можно регулировать во всех плоскостях на шпильках, идущих от верстака. Такую же фасоль делаем и в верхнем лотке, т. е. внизу тележки.

Уважаемый покупатель!

Покупая у нас, вы получаете польский, качественный товар.

100% Сделано в Польше, изготовлено из листового металла. металл и стержень».
